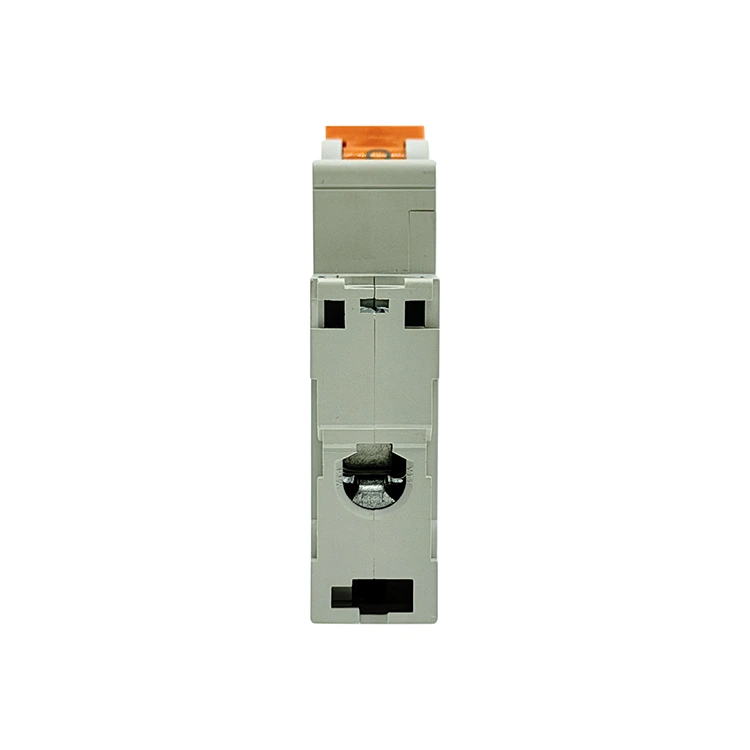

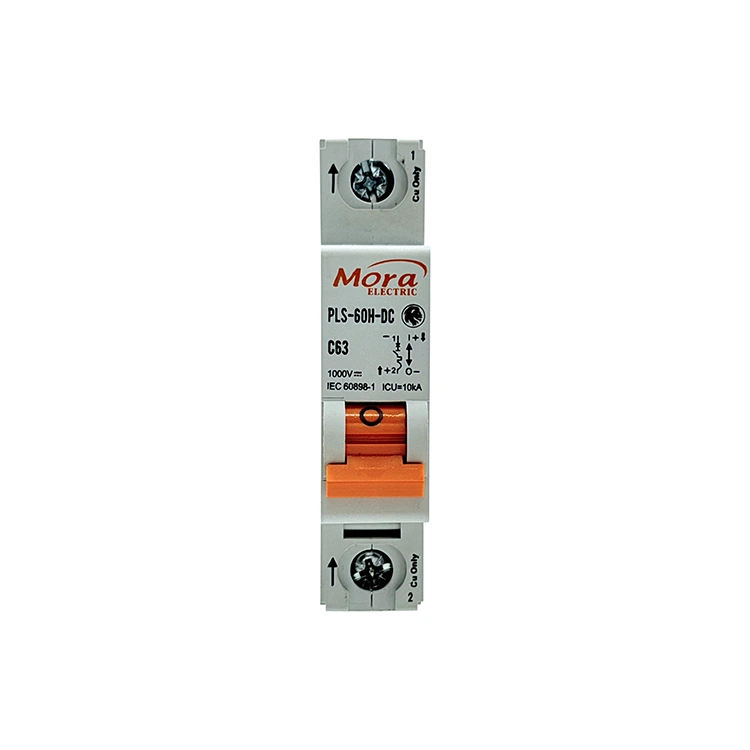

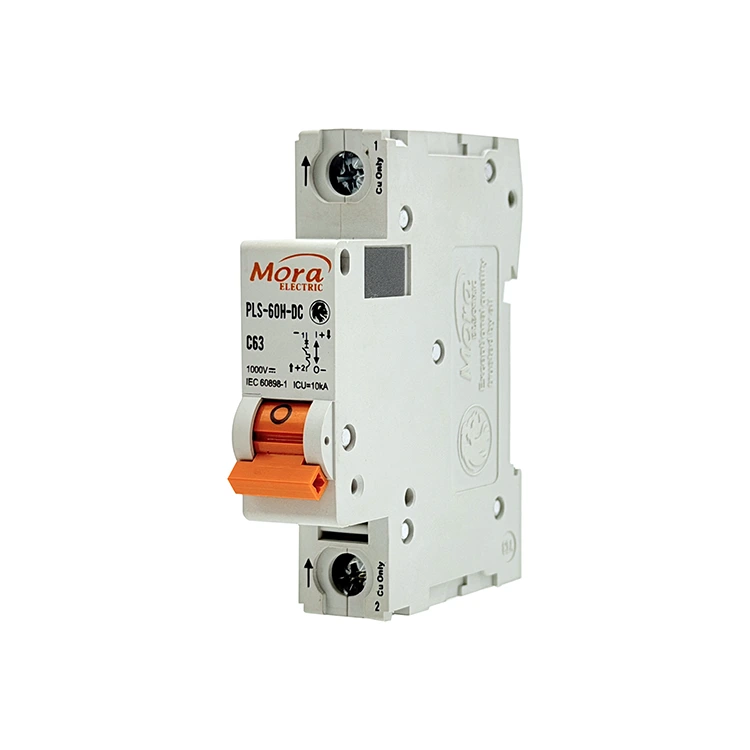

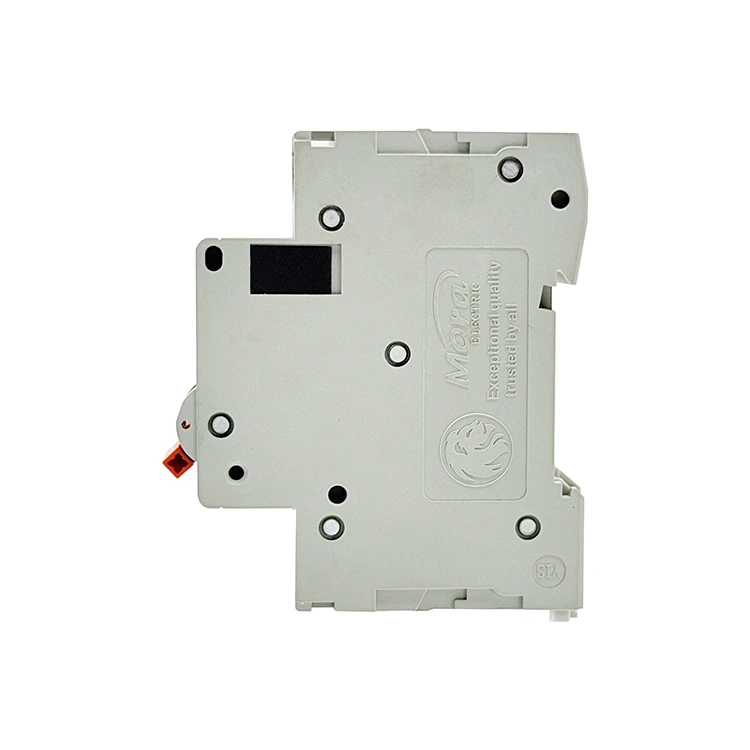

Interruttore automatico C65 unipolare CC

PUGAO (marchio: Mora) opera come fabbrica specializzata in interruttori automatici CC unipolari C65 in Cina, fornendo interruttori unipolari per carichi pesanti progettati specificamente per applicazioni CC; il nostro interruttore magnetotermico 1P è dotato di un sistema di estinzione dell'arco a magnete permanente per eliminare la bruciatura dei contatti nelle stringhe solari e nelle reti di telecomunicazioni.

Definizione tecnica e applicazioni pratiche

L'interruttore automatico CC unipolare C65 è un interruttore meccanico progettato per proteggere i circuiti elettrici CC monofase. A differenza delle linee in corrente alternata (CA), un circuito di corrente CC è privo di un punto naturale di passaggio per lo zero. Quando i contatti si aprono sotto carico, l'arco elettrico risultante è continuo e altamente stabile.

Il nostro interruttore unipolare isola la guida positiva di un circuito CC, utilizzando una forza meccanica mirata e un'accelerazione magnetica per interrompere i guasti prima che causino danni termici a livello di sistema.

Sistemi solari fotovoltaici

Negli impianti solari residenziali e commerciali, le singole stringhe di pannelli emettono tensioni CC continue. Questo interruttore automatico è installato all'interno dei quadri di connessione sullo strato di uscita (da 12 V a 250 V CC). Isola le singole stringhe, impedendo che guasti di corrente inversa o cortocircuiti si diffondano attraverso l'array solare.

Data center per telecomunicazioni e sistemi UPS

L'hardware di comunicazione moderno funziona con sistemi di backup a batteria da 48 V a 110 V CC. L'interruttore automatico CC unipolare C65 fornisce protezione mirata per singoli rack di apparecchiature, isolando guasti localizzati dei componenti senza interrompere l'alimentazione ai sistemi di rete adiacenti.

Automazione industriale

I circuiti di controllo CC industriali localizzati, i sistemi di movimentazione dei materiali e i circuiti interni di gestione delle batterie dei veicoli elettrici utilizzano interruttori unipolari per stabilire zone di alimentazione distinte e isolate in modo sicuro tra i moduli di ricarica e lo stoccaggio della batteria primaria.

Specifiche tecniche

La seguente matrice delinea i limiti operativi standardizzati e le composizioni dei materiali verificati sui nostri banchi di prova per il controllo qualità:

Principali vantaggi tecnici

1. Estinzione dell'arco magnetico in 5 millisecondi

Gli archi di corrente continua possono distruggere i contatti di rame in una frazione di secondo se lasciati senza controllo. Per risolvere questo problema, il nostro interruttore automatico CC unipolare C65 incorpora due magneti permanenti interni. Quando si verifica un guasto e i contatti si separano, il campo magnetico allontana l'arco dalle superfici di contatto e lo spinge in una griglia di raffreddamento in acciaio a 9 piastre. La griglia divide, raffredda ed estingue l'arco entro 5 millisecondi, riducendo al minimo l'usura delle superfici di contatto.

2. Controllo del sovraccarico bimetallico ad alta precisione

I sovraccarichi continui degradano gradualmente l'isolamento del cavo, creando un grave rischio di incendio. PUGAO (Mora) utilizza strisce bimetalliche calibrate costituite da due metalli legati con diversi tassi di espansione termica. La sovracorrente continua riscalda la striscia, facendola piegare in modo prevedibile e attivando la leva di attivazione. Questa configurazione meccanica previene i falsi scatti causati da brevi picchi di avvio garantendo al contempo un isolamento affidabile durante i sovraccarichi reali.

3. Saldatura a punti automatizzata

L'assemblaggio interno manuale può portare a resistenze di connessione variabili e punti di intervento incoerenti. Il nostro impianto di produzione utilizza una linea di assemblaggio automatizzata dotata di unità automatizzate di saldatura a punti. Fissando gli shunt interni in rame e i meccanismi di sgancio in posizioni precise, garantiamo una resistenza interna uniforme in tutti i cicli di produzione, prevenendo il surriscaldamento localizzato all'interno degli armadi di distribuzione.

Installazione sul campo

1. Isolare la fonte di alimentazione:Configurazione di sicurezza. Aprire il sezionatore solare primario o il blocco fusibili di isolamento della batteria a monte. Utilizzare un multimetro digitale calibrato per verificare che sia presente 0 V sulla linea in ingresso prima di montare l'hardware dell'interruttore automatico CC a 1 polo C65.

2. Fissare sulla guida DIN:Assemblea della custodia. Aggancia la base dell'interruttore su una guida DIN standard da 35 mm. Assicurarsi che le clip di ritenzione a molla superiori e inferiori si blocchino saldamente in posizione, impedendo il movimento durante l'utilizzo della maniglia a ginocchiera.

3. Allineare gli indicatori di polarità:Passaggio critico. Gli interruttori DC sono direzionali. Individuare gli indicatori (+) e (-) stampati adiacenti alle porte del terminale. Il cavo di alimentazione in ingresso positivo deve entrare nel terminale di ingresso positivo designato. L'inversione di questo cablaggio impedisce ai magneti interni di attirare l'arco elettrico nella griglia di raffreddamento.

4. Terminali del conduttore di coppia:Verifica finale. Inserire in modo pulito i conduttori di rame spelati nei terminali del tunnel. Utilizzare un cacciavite dinamometrico calibrato per serrare le viti dei terminali a 2,0–2,5 Nm. Collegamenti allentati causano riscaldamento localizzato e intervento termico prematuro.

Domande frequenti tecniche e ingegneristiche

Perché questo interruttore CC unipolare non può essere utilizzato in una linea di distribuzione CA standard?

Il sistema di soppressione dell'arco interno si basa su magneti permanenti direzionali. In un sistema CA, la corrente alterna continuamente la direzione 50 o 60 volte al secondo. Questa corrente alternata spinge l'arco verso l'esterno verso l'involucro di plastica anziché verso l'interno nella griglia di raffreddamento in acciaio, causando un guasto catastrofico del guscio.

Che cosa causa la deformazione o lo scioglimento di un interruttore CC se la polarità del cablaggio viene accidentalmente invertita durante l'installazione sul campo?

Quando la polarità viene invertita, il campo magnetico interno respinge l'arco elettrico lontano dalla griglia di raffreddamento e lo trattiene direttamente sui contatti in lega d'argento. L'arco intrappolato genera temperature localizzate superiori a 1.000°C, fondendo i meccanismi interni e l'involucro in polimero PA66 invece di estinguerlo in modo sicuro.

In che modo la temperatura ambiente di funzionamento all'interno di una scatola combinatrice sigillata altera la soglia di intervento termico?

Le nostre strisce bimetalliche sono calibrate per una temperatura ambiente di base di 30°C. Se l'interno di una scatola di distribuzione sigillata raggiunge i 50°C a causa della luce solare diretta, la striscia bimetallica all'interno dell'interruttore automatico CC unipolare C65 si preriscalda, facendolo scattare a circa l'85% - 90% della corrente nominale indicata. Per ambienti ad alta temperatura, si consiglia di declassare il carico o di regolare il parametro di selezione verso l'alto.
