In che modo un commutatore manuale migliora l'affidabilità e la sicurezza del sistema?

Questo articolo esplora i vantaggi, le applicazioni e i parametri chiave di aCommutatore manuale(MCS). RisponderemoCome, Perché, EChe cosadomande per fornire una visione approfondita e professionale del prodotto, presentare il produttoreFabbrica elettrica della piantatrice di Yueqinge presentare una scheda tecnica dettagliata. Includeremo anche una sezione FAQ che copre le domande più comuni sugli interruttori di commutazione manuali. L'obiettivo è aiutarti a comprendere il prodotto in tutti i dettagli e decidere come può adattarsi al tuo sistema.

Sommario

1. Introduzione alla fabbrica elettrica di Yueqing Planter

2. Cos'è un commutatore manuale?

3. Come e perché utilizzare un commutatore manuale

4. Specifiche tecniche e parametri

5. FAQ: 10 domande e risposte comuni

6. Riepilogo e informazioni di contatto

1. Introduzione alla fabbrica elettrica di Yueqing Planter

Fabbrica elettrica della piantatrice di Yueqingè un produttore affermato specializzato in apparecchiature di distribuzione elettrica a bassa tensione e dispositivi di commutazione. Situata a Yueqing, nella provincia di Zhejiang in Cina, la fabbrica si concentra sulla progettazione, produzione e test di dispositivi di commutazione, inclusi commutatori manuali, commutatori di trasferimento e accessori associati. Con decenni di esperienza nella produzione e un rigoroso controllo di qualità, l'azienda offre soluzioni su misura per applicazioni industriali, commerciali e residenziali. La loro linea di prodotti è progettata per soddisfare gli standard globali e fornire prestazioni affidabili in varie condizioni.

Fondata nel 2011,Fabbrica elettrica di Yueqing Plannterè specializzata da 14 anni nella produzione di apparecchiature elettriche a bassa tensione, esportando principalmente interruttori di distribuzione dell'energia, apparecchiature di controllo, motori, strumentazione e altri prodotti. L'azienda mantiene un sistema di gestione della qualità completo e scientifico. L'integrità, la forza e la qualità dei prodotti di Plant Electric Factory sono riconosciute in tutto il settore.

2. Cos'è un commutatore manuale?

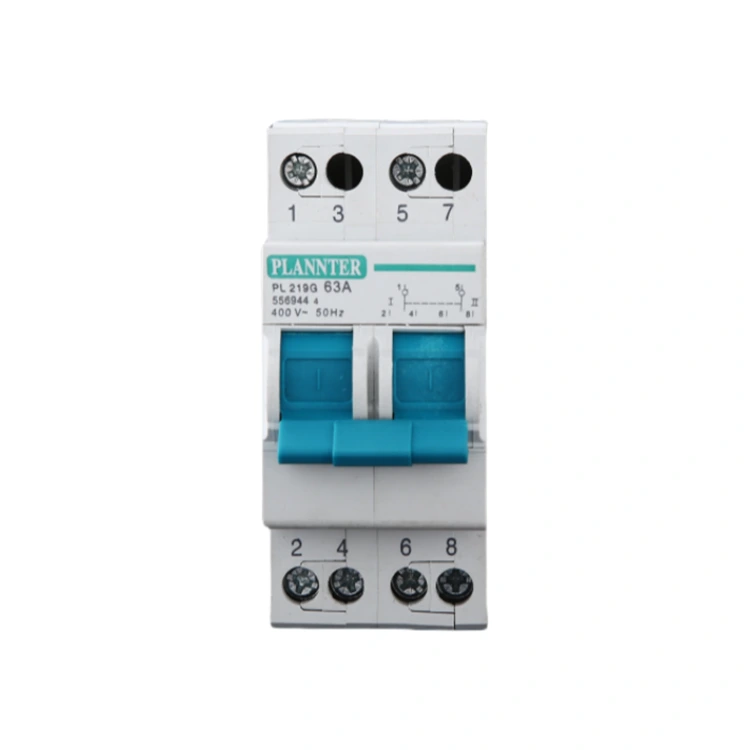

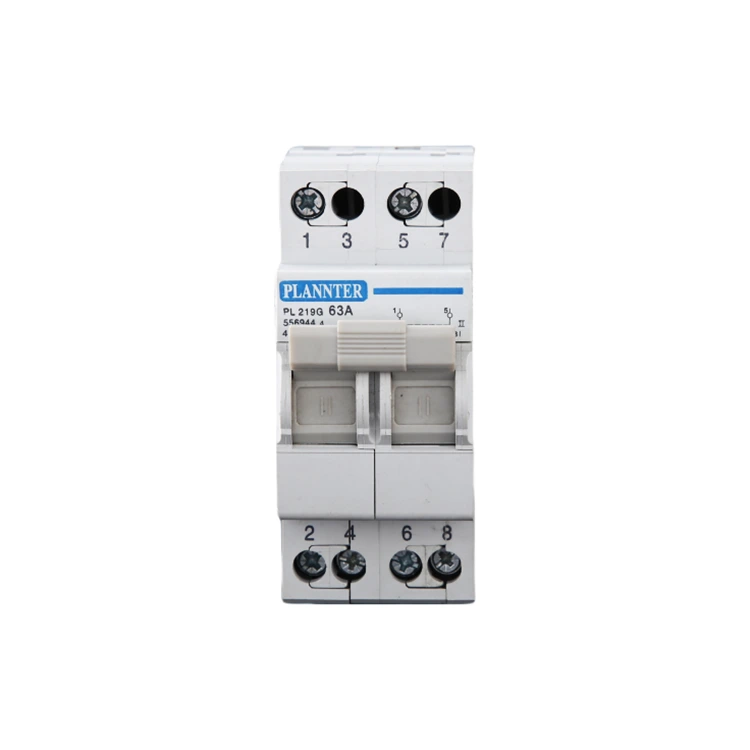

A Commutatore manuale(MCS) è un dispositivo meccanico o elettromeccanico che consente all'utente di commutare manualmente un carico da una fonte di alimentazione a un'altra (ad esempio, dalla rete elettrica a un generatore di riserva) e viceversa.
Funzioni chiave:

• Fornisce un isolamento sicuro tra due fonti di alimentazione in modo che solo una fonte alla volta alimenti il ​​carico.

• Consente il funzionamento manuale anziché automatico. L'operatore del commutatore sposta fisicamente la leva o la maniglia per selezionare tra le sorgenti.

• Supporta più tipi di transizione (aperta, veloce, chiusa) in base alla progettazione del prodotto.

Perché è importante?
Negli impianti in cui la commutazione automatica non è richiesta o ha costi proibitivi, acommutatore manualeoffre una soluzione affidabile e semplice per la gestione delle fonti di alimentazione alternative. Garantisce che quando l'alimentazione principale viene a mancare, l'utente può passare in modo sicuro e manuale a un'alimentazione di backup senza il rischio di isolare o alimentare nuovamente la rete.

3. Come e perché utilizzare un commutatore manuale

Comefunziona

• Nel funzionamento normale, ilMCScollega il carico alla fonte di alimentazione primaria (rete di servizio).

• Quando la fonte primaria si guasta o necessita di manutenzione, un operatore sposta manualmente la maniglia/leva per disconnettere la fonte primaria e collegare la fonte di backup (ad esempio generatore, rete alternativa).

• Dopo che la fonte primaria è stata ripristinata e stabilizzata, l'operatore inverte manualmente l'interruttore per ripristinare il carico su primario e isola la fonte di backup.

• Poiché il dispositivo è manuale, l'intervento umano garantisce la consapevolezza della commutazione ed è intrinsecamente più semplice nella logica di controllo rispetto ai commutatori di trasferimento automatici.

Perchéusarne uno?

• Efficacia in termini di costi: I dispositivi manuali sono in genere meno costosi degli interruttori di trasferimento completamente automatici (ATS) poiché non sono richiesti il ​​rilevamento automatico o l'attuazione motorizzata.

• Controllo e sicurezza: La commutazione manuale offre all'operatore il pieno controllo su quando e come avviene la commutazione, il che può essere auspicabile in installazioni più semplici o dove è preferibile la supervisione manuale.

• Affidabilità e manutenzione: Meno componenti automatici significano meno potenziali modalità di guasto; una progettazione più semplice spesso equivale a una minore manutenzione.

• Applicabilità: Adatto a molte impostazioni tra cui piccoli edifici commerciali, applicazioni residenziali di riserva, installazioni remote o carichi non critici dove non è richiesta l'automazione completa.

• Conformità e isolamento: Garantisce un adeguato isolamento tra le fonti per motivi di sicurezza, prevenendo ritorni nella rete pubblica e soddisfacendo i requisiti del codice.

QuandoEDoveda usare

• Quando si dispone di un generatore e si necessita di un modo sicuro per passare manualmente dall'utilità al generatore.

• Negli edifici di sistemi di distribuzione in cui l'alimentazione di backup viene utilizzata solo quando necessario e l'intervento manuale è accettabile.

• Negli ambienti in cui la commutazione automatica non è necessaria a causa dei costi, della semplicità operativa o dei vincoli normativi.

• In siti remoti o industriali dove l'operatore è sempre presente ed è possibile la commutazione manuale.

4. Specifiche tecniche e parametri

Ecco i parametri tipici per acommutatore manuale, seguito da una tabella comparativa dei parametri chiave del modello. Queste tabelle sono utili per ingegneri, specialisti dell'approvvigionamento e acquirenti tecnici.

A. Elenco delle specifiche

• Corrente nominale (ad esempio, da 16 A a 3200 A)

• Tensione nominale (ad esempio, 230 V, 400 V CA o superiore)

• Poli (ad esempio, 3 poli, 4 poli)

• Tipo di transizione (aperta, veloce, chiusa)

• Grado di protezione (classificazione IP)

• Configurazione del terminale, numero di connessioni

• Adatto per applicazioni gravose, classificazione CTI (ad esempio, oltre 600 V)

• Conformità agli standard (ad esempio, IEC/EN 60947-3)

• Tipo di installazione (a parete, a pannello)

• Tolleranza alle condizioni ambientali (temperatura, umidità, ecc.)

• Maniglia manuale/meccanismo di azionamento, accessori opzionali (albero, lunghezza della maniglia)

B. Tabella comparativa dei modelli tipici

C. Considerazioni chiave per le specifiche

• Assicurarsi che la corrente nominale copra il carico massimo più il margine di sicurezza.

• Verificare che la tensione nominale corrisponda al sistema di alimentazione (monofase o trifase).

• Selezionare la configurazione del polo corretta a seconda che sia richiesta la commutazione del neutro.

• Scegliere il tipo di transizione appropriato alla tolleranza del sistema per l'interruzione (la transizione aperta è tipica).

• Assicurarsi che l'involucro e il grado di protezione IP corrispondano all'ambiente di installazione (esterno, interno, polveroso, umido).

• Confermare che gli accessori e le lunghezze dell'impugnatura/asta siano conformi alle raccomandazioni di fabbrica (ad esempio, limite di lunghezza dell'impugnatura)

5. FAQ: 10 domande e risposte comuni

Q1: Cos'è esattamente un commutatore manuale?
A1: Un commutatore manuale è un dispositivo che consente a un operatore di trasferire manualmente un carico da una fonte di alimentazione a un'altra, in genere tramite una maniglia o una leva, garantendo che solo una fonte alla volta alimenti il ​​carico.

Q2: Perché scegliere un commutatore manuale invece di uno automatico?
A2: Gli interruttori manuali sono più semplici, meno costosi e danno il controllo diretto all'operatore. Sono adatti per applicazioni in cui il trasferimento automatico non è essenziale o conveniente.

Q3: Come seleziono la corrente nominale corretta per un commutatore manuale?
A3: Scegliere una corrente nominale che copra il carico massimo previsto più un margine di sicurezza, considerando l'espansione futura e i carichi di punta. Consultare le curve e le linee guida del produttore.

D4: Cosa si intende per tipo di transizione "aperto", "veloce" o "chiuso"?
R4: Questi termini si riferiscono al modo in cui il passaggio si sposta da una sorgente all'altra. "Aperto" significa break-before-make (c'è una disconnessione momentanea). "Chiuso" o "veloce" significa "make-before-break" o interruzione minima.

Q5: Posso aggiungere un quarto polo in un secondo momento se inizialmente ho selezionato un interruttore a 3 poli?
R5: No. L'interruttore deve essere ordinato con la versione a poli corretta (3 o 4 poli) poiché non è consentita alcuna modifica successiva.

Q6: Come si collega un commutatore manuale per un sistema trifase?
A6: Collegare la sorgente primaria ai terminali superiori, la sorgente di backup a un altro set e il carico a quelli inferiori. Assicurarsi che i collegamenti del neutro e della terra siano corretti. Seguire lo schema elettrico del produttore.

Q7: Quali requisiti dell'ambiente di installazione devo verificare?
A7: Controllare la protezione dell'involucro (classificazione IP), la tolleranza della temperatura ambiente, l'umidità, l'esposizione alla polvere e il montaggio meccanico (pannello o parete). Assicurarsi che la lunghezza della maniglia/asta rientri nelle specifiche del produttore.

D8: Il passaggio manuale è sicuro dal punto di vista normativo?
R8: Sì, se installato ed etichettato correttamente, un commutatore manuale fornisce un isolamento sicuro tra le sorgenti, impedendo il ritorno di corrente e garantendo la conformità agli standard di sicurezza.

D9: Con quale frequenza è necessaria la manutenzione del commutatore manuale?
R9: Gli intervalli di manutenzione dipendono dall'utilizzo, dall'ambiente e dal profilo di carico. Tipicamente, ispezione periodica dei contatti, serraggio dei terminali e verifica del funzionamento meccanico. È necessario seguire le raccomandazioni di fabbrica.

Q10: Cosa succede se il commutatore manuale è nella posizione sbagliata o viene commutato in modo errato?
A10: In caso di commutazione errata c'è il rischio che entrambe le fonti siano collegate contemporaneamente (back-feeding) o che il carico rimanga senza alimentazione. Un'etichettatura adeguata, maniglie con serratura e personale addestrato aiutano a prevenire l'uso improprio.

6. Riepilogo e informazioni di contatto

In sintesi, aCommutatore manualeè una soluzione robusta ed economica per la commutazione dei carichi tra due fonti di alimentazione in cui è accettabile l'intervento manuale. Offre semplicità di progettazione, controllo da parte dell'operatore e conformità agli standard di sicurezza. Quando si seleziona e si installa uno, è fondamentale rivedere la corrente nominale, la tensione nominale, la configurazione dei poli, il tipo di transizione, l'idoneità ambientale e il metodo di installazione.

Per una fornitura affidabile, una produzione affidabile e un supporto tecnico completo, considera le offerte diFabbrica elettrica della piantatrice di Yueqing. Il nostro team può aiutarti a determinare il modello corretto e ad adattare la soluzione di commutazione alla tua applicazione.Contattonoioggi per discutere le vostre esigenze e richiedere un preventivo.
