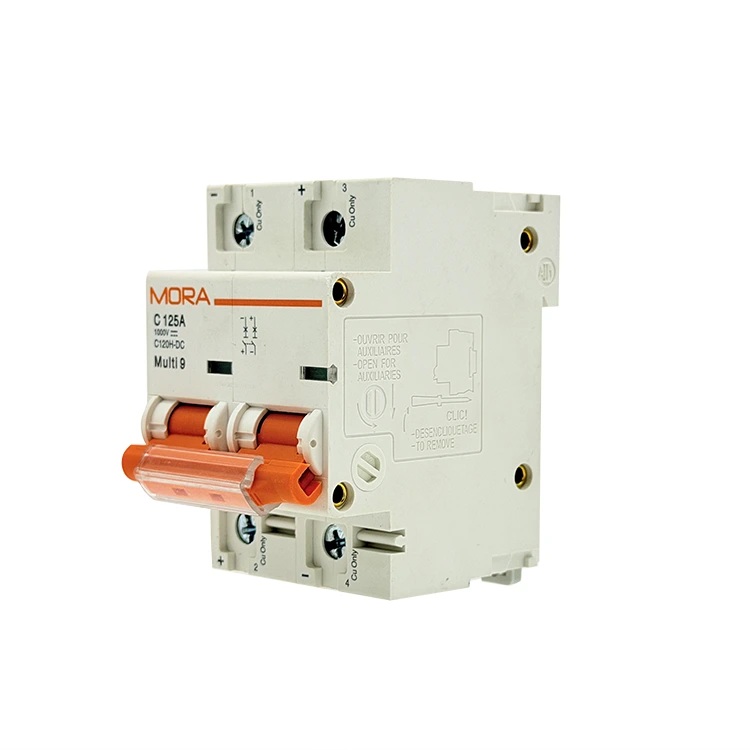

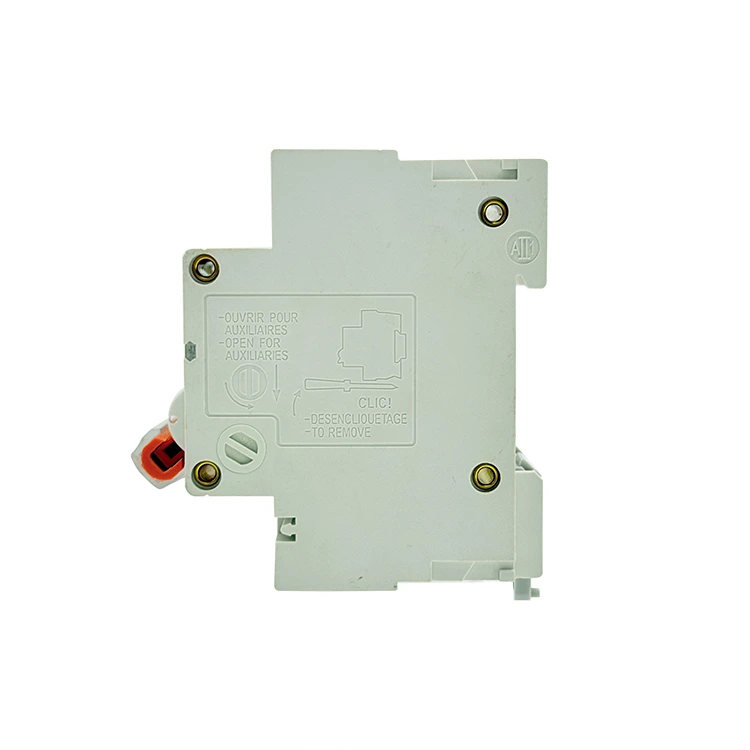

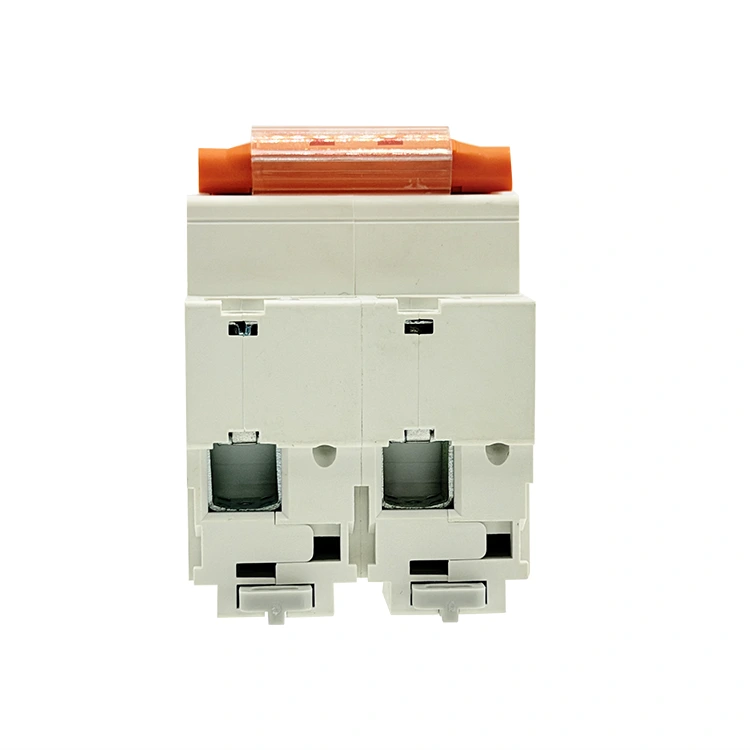

Interruttore automatico miniaturizzato CC 2P serie NC

In quanto fabbrica avanzata di interruttori automatici miniaturizzati CC 2P serie NC con sede in Cina, PUGAO (Mora) produce interruttori di protezione bipolari ad alte prestazioni con capacità di interruzione migliorate e un telaio modulare aerodinamico. Ogni unità utilizza saldature a punti automatizzate e guide ad arco a doppio magnete permanente ottimizzate per salvaguardare le infrastrutture critiche di telecomunicazioni, stoccaggio energetico e solare commerciale.

Cosa rende la serie NC diversa dagli interruttori CC standard?

Le reti CC industriali si stanno evolvendo rapidamente, spostandosi verso densità di energia più elevate e configurazioni di armadi più strette. Mentre gli interruttori tradizionali di tipo residenziale compromettono la dissipazione termica quando vengono rimpiccioliti, l'interruttore automatico miniaturizzato CC 2P serie NC presenta un'architettura strutturale interna riprogettata, costruita esplicitamente per operazioni commerciali ad alta affidabilità.

Integrando l'isolamento fisico bipolare in uno chassis modulare salvaspazio, la serie NC riduce al minimo lo spazio occupato dalle piastre frontali all'interno dei quadri di distribuzione, espandendo al tempo stesso le distanze superficiali interne (il percorso più breve lungo la superficie di un materiale isolante tra due parti conduttive) per prevenire guasti di tracciamento localizzati.

Hub combinatori solari ad alta densità

Le moderne configurazioni solari richiedono componenti compatti per adattare più ingressi di stringhe in involucri esterni più piccoli. La serie NC consente un clustering di array affiancato e pulito, gestendo sia i binari di ritorno positivo che quello negativo di una stringa da 600 V CC all'interno di un profilo dell'alloggiamento compatto senza sacrificare la ventilazione laterale.

Banche centralizzate di batterie per telecomunicazioni

Con i sistemi di comunicazione che funzionano con batterie di backup stabilizzate a bassa e media tensione, è fondamentale eliminare un guasto senza far cadere l'intero rack. Questo interruttore miniaturizzato fornisce protezione indipendente del circuito derivato, isolando istantaneamente singole stringhe di batterie o moduli di ricarica mentre le operazioni adiacenti rimangono attive.

Specifiche dei materiali

La seguente matrice ingegneristica rappresenta i parametri operativi di base verificati attraverso le nostre linee di test automatizzati in fabbrica:

In che modo la serie NC raggiunge un potere di interruzione di 10 kA?

1. Canali di scarico magnetico a doppia forza

A tensioni più elevate, fino a 600 V CC, la formazione di un arco elettrico può facilmente trasformarsi in un evento plasma ad arco prolungato che scioglie completamente i contatti degli interruttori automatici standard. L'interruttore automatico miniaturizzato CC 2P serie NC contrasta questo problema con doppi magneti permanenti ad alta resistenza incorporati su entrambi i lati di ciascun percorso di contatto. Quando i contatti si separano, questi magneti creano un campo magnetico direzionale che allunga istantaneamente l'arco, costringendolo a staccarsi dai cuscinetti argentati e soffiandolo in uno scivolo ad arco in acciaio a 11 piastre per carichi pesanti dove viene diviso e raffreddato in 4,5 millisecondi.

2. Collegamento incrociato di viaggio meccanico ad alta velocità

Dividere i binari positivo e negativo su due poli distinti significa che entrambi i percorsi devono aprirsi esattamente nello stesso momento. La serie NC utilizza una barra di sgancio incrociata interna che blocca insieme entrambi i meccanismi meccanici. Se si verifica un guasto da sovracorrente sul lato positivo, la barra interna fa scattare meccanicamente il polo negativo nello stesso istante, fornendo un completo isolamento galvanico e impedendo pericolosi ritorni di tensione.

3. Saldatura a punti e calibrazione laser automatizzate

L'assemblaggio manuale dei componenti introduce variazioni strutturali che possono causare una resistenza interna disomogenea tra i due poli. PUGAO (Mora) elimina questa variabile umana producendo la serie NC su una linea di produzione di micro-interruttori completamente automatizzata. Le avanzate macchine per saldatura a punti laser bloccano gli shunt di rame, i bimetalli e le bobine magnetiche in un preciso allineamento geometrico, garantendo resistenze interne bilanciate e curve di intervento corrispondenti in ogni lotto di produzione.

Protocollo di installazione sul campo

1. Verificare la tensione zero:Diseccitare il circuito. Aprire tutti i sezionatori solari a monte o i collegamenti di isolamento della batteria. Utilizzare un multimetro digitale per testare sia il cavo in ingresso positivo che quello negativo, confermando che sia presente 0 V prima di inserire i cavi nelle porte dei terminali.

2. Agganciare alla guida DIN:Attacco ferroviario. Agganciare la staffa posteriore superiore del telaio della serie NC su una guida DIN standard da 35 mm. Premere con forza sul bordo inferiore dell'involucro finché il cursore in plastica caricato a molla non scatta saldamente in posizione contro la guida.

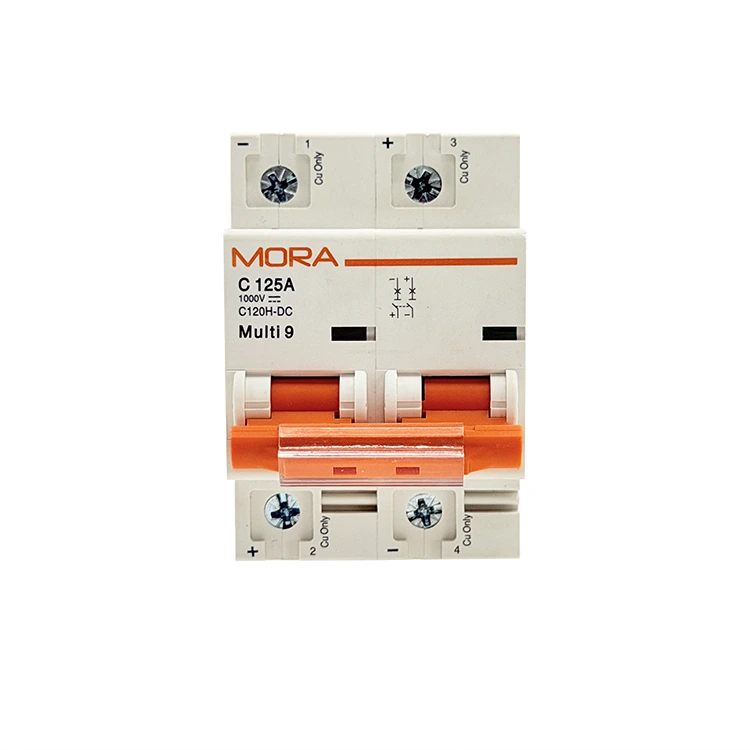

3. Allineare gli indicatori di polarità:Corrispondenza di polarità. Esaminare i simboli (+) e (-) stampati sulla parte anteriore dell'interruttore automatico miniaturizzato CC serie NC 2P. Collega il cavo positivo in entrata alla parte superiore del Polo 1 (contrassegnato come positivo) e il cavo negativo in entrata alla parte superiore del Polo 2 (contrassegnato come negativo). Avvertenza: invertire questa disposizione impedisce ai magneti interni di spingere l'arco negli scivoli di raffreddamento.

4. Serrare le viti dei terminali:Connessione sicura. Inserire completamente i nuclei del filo di rame ben spelati nei morsetti a tunnel seghettati. Utilizzando un cacciavite dinamometrico calibrato, serrare le viti dei terminali a 2,0–2,5 Nm. I collegamenti terminali allentati generano calore localizzato che porta a un intervento termico prematuro.

Domande frequenti sull'applicazione

Cosa rende il potere di interruzione da 10 kA della serie NC più sicuro rispetto alle alternative standard da 6 kA per i sistemi di batterie?

I banchi di batterie possono fornire massicce correnti di cortocircuito in pochi millisecondi durante un guasto diretto. Un interruttore valutato per soli 6 kA può subire saldature dei contatti o rottura dell'alloggiamento se l'energia del guasto supera i suoi limiti meccanici. Il valore nominale aggiornato di 10 kA dell'interruttore automatico miniaturizzato CC serie NC 2P garantisce la possibilità di eliminare in modo sicuro questi gravi cortocircuiti della batteria ad alta energia senza distruggere l'alloggiamento dell'interruttore o danneggiare i componenti vicini.

È possibile collegare l'interruttore 2P della serie NC in un circuito in serie per gestire tensioni CC più elevate?

SÌ. Se la tensione del tuo sistema supera il valore nominale unipolare, puoi far passare il conduttore positivo attraverso entrambi i poli in serie (entrando nella parte superiore del Polo 1, saltando dalla parte inferiore del Polo 1 alla parte superiore del Polo 2 ed uscendo dalla parte inferiore del Polo 2). Ciò suddivide la tensione totale su due camere d'arco separate, consentendo all'interruttore di gestire in sicurezza tensioni complessive più elevate.

In che modo i progettisti dovrebbero tenere conto dell'elevato calore ambientale all'interno degli involucri esterni sigillati?

Le strisce bimetalliche interne sono calibrate ad una base standard di fabbrica di 30°C. Se montati all'interno di una scatola combinatrice esterna non ventilata, dove il calore ambientale e la luce solare diretta portano temperature interne fino a 55°C, gli elementi bimetallici si preespandono. Ciò riduce il punto di intervento termico effettivo a circa l'83%-85% della corrente nominale. Per evitare interventi intempestivi, gli ingegneri dovrebbero integrare alette di raffreddamento passive o dimensionare la potenza dell'interruttore applicando tabelle di declassamento termico standard.
