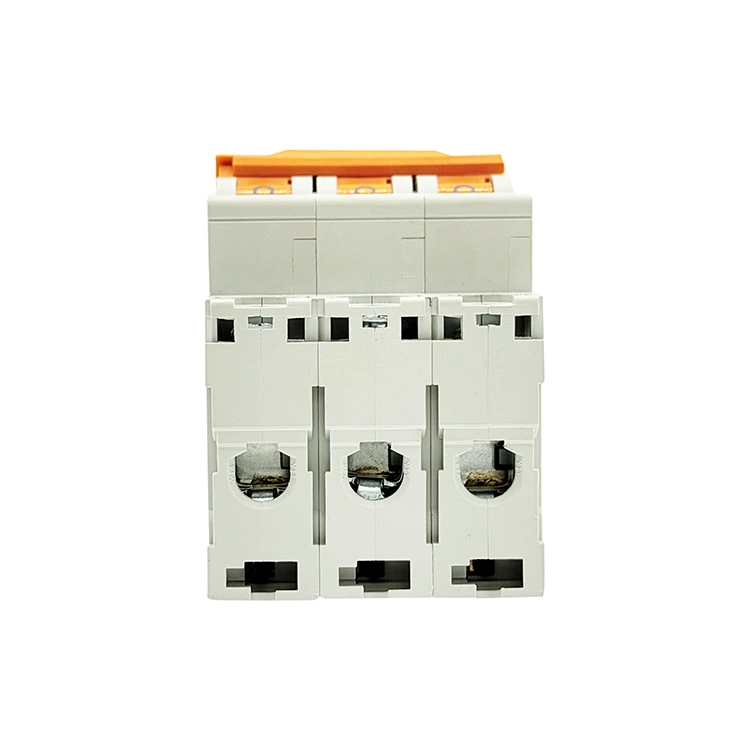

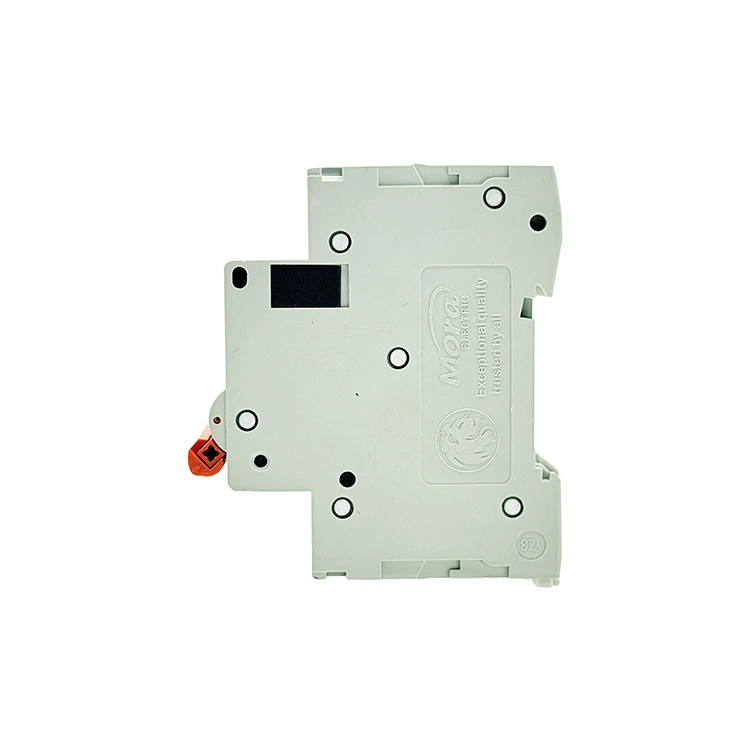

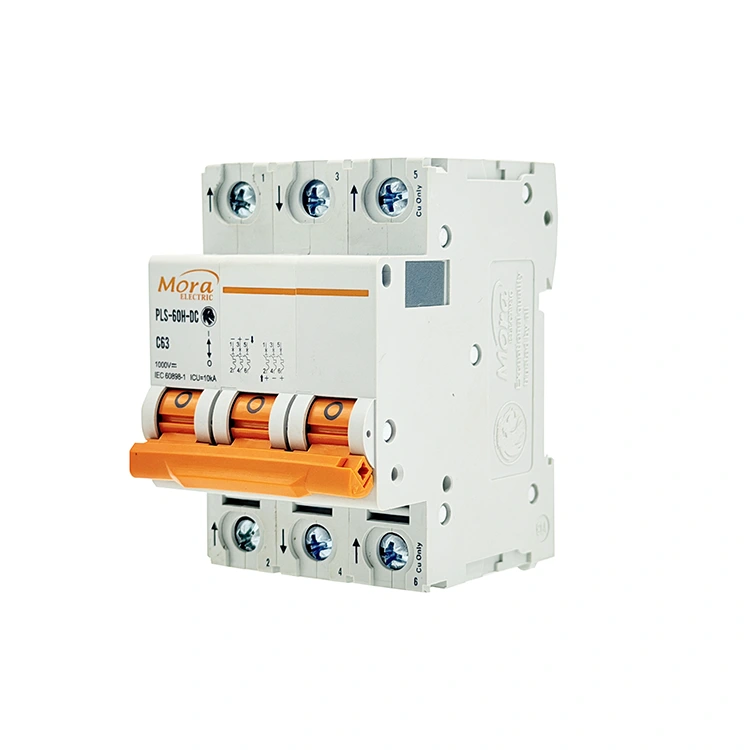

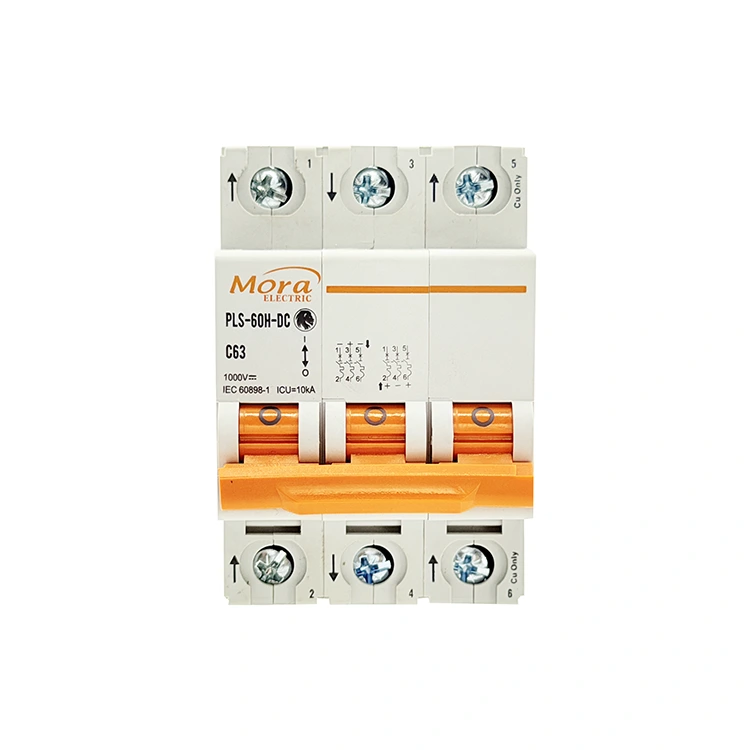

Interruttore automatico CC a 3 poli C65

Operando come una consolidata fabbrica di interruttori automatici CC a 3 poli C65 in Cina, PUGAO (Mora) costruisce robusti interruttori elettrici a 3 poli ottimizzati per interrompere simultaneamente più percorsi CC ad alta tensione; questo interruttore 3P sfrutta la calibrazione automatizzata dei componenti e le camere di estinzione dell'arco a triplo magnete permanente per gestire richieste specializzate di stoccaggio di servizi off-grid e industriali.

Dove implementano effettivamente gli ingegneri un interruttore CC 3P?

Le installazioni solari standard a bassa tensione in genere raggiungono un limite di 250 V o 500 V CC, consentendo semplici circuiti di cablaggio unipolari o bipolari. Tuttavia, con la crescita dei pannelli solari commerciali industriali su larga scala, dei sistemi agricoli off-grid e delle grandi strutture centrali di telecomunicazioni, gli ingegneri di sistema si trovano ad affrontare scelte progettuali distinte che richiedono una configurazione a 3 poli come l'interruttore automatico CC a 3 poli C65.

Interconnessione in serie ad alta tensione da 750 V CC

Per massimizzare l'efficienza di uscita e limitare le perdite di trasmissione della linea di sistema su lunghe distanze, gli ingegneri scelgono spesso di far funzionare le stringhe di pannelli solari in una lunga sequenza in serie. Questo impilamento pilota tensioni a circuito aperto fino a 750 V CC. Poiché le singole camere degli interruttori standard hanno una tensione nominale di 250 V ciascuna, un'unità 3P consente agli ingegneri di collegare il conduttore positivo attraverso due poli in uno schema di cablaggio in serie mentre instradano il conduttore negativo attraverso il terzo polo. Ciò suddivide equamente lo stress elettrico in tutti e tre i microambienti.

Reti CC flottanti a tre fili

Alcune configurazioni di lavorazione industriale per carichi pesanti e attrezzature per il trasporto minerario utilizzano una topologia di distribuzione CC specializzata con presa centrale o a tre fili senza messa a terra (comprendente cavi di riferimento positivo, negativo e neutro/terra). Un interruttore di protezione a 3 poli isola simultaneamente tutti e tre i conduttori distinti che trasportano corrente durante un guasto, interrompendo il potenziale di correnti di ritorno vaganti irregolari.

Isolamento di backup per l'archiviazione della batteria a doppia sorgente

Nei nodi di commutazione di telecomunicazioni localizzati, un singolo chassis hardware a 3 poli può essere configurato per gestire una disposizione a bus diviso, ad esempio la commutazione di due linee di banchi di batterie in ingresso positive separate insieme a un'unica linea di ritorno comune condivisa. Ciò riduce i requisiti di spazio sui pannelli all'interno dei rack per apparecchiature con vincoli di spazio.

Capacità prestazionali

Le soglie operative e i materiali tecnici definiti di seguito sono rigorosamente mantenuti nei nostri banchi di verifica della qualità automatizzati:

Quali tecnologie impediscono la fusione dei contatti interni a 750 V?

1. Sistemi ad arco soffiato a triplo magnete permanente

Gli archi di corrente continua ad alta tensione non attraversano uno stato naturale di corrente zero, il che significa che possono sostenere un canale di plasma ad alta temperatura tra i contatti di apertura che fonde facilmente i componenti in rame standard. Per risolvere questo problema, il nostro interruttore automatico CC a 3 poli C65 incorpora magneti permanenti indipendenti all'interno di ciascuno dei suoi tre poli individuali. Questi magneti creano un forte campo magnetico locale che respinge l'arco, allontanandolo fisicamente dai cuscinetti di contatto e spingendolo in profondità in una griglia di raffreddamento in acciaio a 9 piastre. Questa azione divide ed estingue l'arco entro 5 millisecondi.

2. Collegamento con chiusura meccanica sincrona

Se un polo ritarda l'apertura durante un guasto ad alta tensione, il polo rimanente subisce il peso maggiore dello stress elettrico, causando la bruciatura del terminale. PUGAO (Mora) costruisce questi interruttori con una barra di collegamento meccanica interna rigida che collega tutti i sottomeccanismi a tre poli. Se un guasto da cortocircuito attiva la bobina di sgancio magnetico in qualsiasi polo singolo, la barra di collegamento di sgancio comune forza la caduta simultanea di tutti e tre i poli, prevenendo pericolose condizioni di eccitazione a linea singola.

3. Controllo di precisione della saldatura a punti in fabbrica

Le variazioni della resistenza terminale all'interno degli interruttori multipolari portano a una distribuzione non uniforme della corrente e a punti caldi localizzati all'interno delle scatole di distribuzione. Il nostro impianto di produzione di 5.000 metri quadrati evita questo problema impiegando una linea di produzione automatizzata di micro-interruttori. Le macchine automatiche di punzonatura e saldatura a punti bloccano gli shunt interni e i gruppi di contatti in rame in posizioni precise, fornendo livelli di resistenza interna identici su tutti e tre i poli.

Guida alla risoluzione dei problemi per problemi di campo complessi

• La maniglia a levetta dell'interruttore automatico CC a 3 poli C65 si ripristina automaticamente in posizione centrale durante l'avvio iniziale del sistema

Perché questo accade:Il fermo meccanico interno si abbassa quando è presente un cortocircuito a valle o il filo del ponticello del circuito in serie positivo è stato collegato erroneamente a un terminale di contatto negativo, creando un cortocircuito tra i poli.

Come risolverlo:Isolare completamente il circuito di alimentazione principale. Controlla la configurazione del ponticello del loop rispetto allo schema della serie. Utilizzare un tester della resistenza di isolamento sulle linee a valle per individuare fili in corto o interruzioni dell'isolamento prima di provare a riaccendere l'interruttore.

• Una porta polare mostra un aumento di temperatura elevato rispetto alle porte terminali adiacenti

Perché questo accade:La vite del terminale per quella porta specifica è stata serrata in modo insufficiente durante l'impostazione sul campo oppure i trefoli all'interno del morsetto del tunnel sono compressi in modo non uniforme.

Come risolverlo:Interrompere la trasmissione di potenza. Rimuovere il conduttore dalla porta calda, ispezionare i trefoli di rame per eventuali danni da arco o ossidazione, tagliare e spelare nuovamente il cavo se necessario, reinserirlo e utilizzare una chiave dinamometrica calibrata per serrare la vite a 2,5 Nm.

Domande frequenti su ingegneria e applicazioni

Perché un interruttore CC 3P può gestire tensioni più elevate se collegato in una configurazione ad anello in serie?

Ciascuna camera polare indipendente di un interruttore automatico miniaturizzato è progettata per eliminare in modo sicuro fino a 250 V CC in condizioni di guasto. Collegando in cascata il percorso della corrente positiva attraverso due singoli poli in serie prima che esca dall'inverter, la sollecitazione di tensione totale attraverso i contatti durante un evento di arco viene suddivisa da 500 V a 250 V per camera, consentendo al sistema di gestire facilmente tensioni complessive più elevate.

Quali sono le conseguenze operative se si salta il ponticello del circuito positivo e si collegano tre stringhe solari individuali separate attraverso i tre poli individuali?

Se si fanno passare tre stringhe indipendenti attraverso un unico telaio dell'interruttore senza collegarle insieme in serie, la tensione massima per ciascuna stringa deve rimanere inferiore a 250 V CC. Se una singola stringa supera questa soglia e subisce un guasto, la sua camera unipolare non avrà la capacità di suddivisione della tensione necessaria per estinguere l’arco ad alta tensione risultante, portando alla distruzione interna dell’alloggiamento.

In che modo l'esposizione continua a un'elevata radiazione solare influisce sulla calibrazione della striscia bimetallica interna all'interno di un involucro sigillato del combinatore?

Le nostre strisce bimetalliche sono calibrate a una temperatura di base controllata di fabbrica di 30°C. Quando racchiuse in una scatola combinata esterna non ventilata, dove il calore solare determina condizioni ambientali interne fino a 55°C, le strisce bimetalliche all'interno dell'interruttore automatico CC a 3 poli C65 si espandono prematuramente. Ciò riduce il punto di intervento effettivo per sovraccarico termico a circa l'83%-85% della corrente nominale. Per contrastare questo problema, gli ingegneri dovrebbero integrare feritoie di raffreddamento passive o valutare la potenza dell'interruttore durante la fase iniziale di progettazione del sistema.
