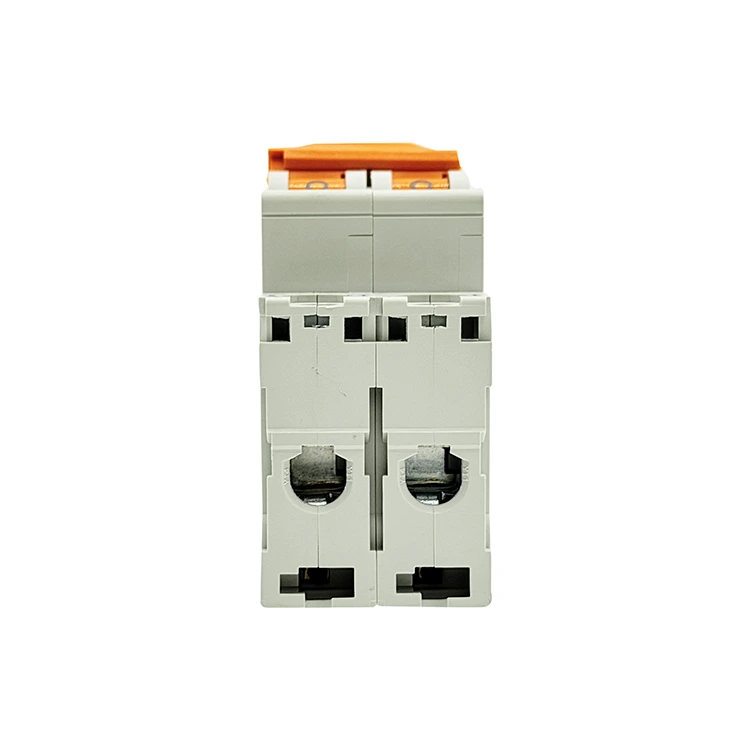

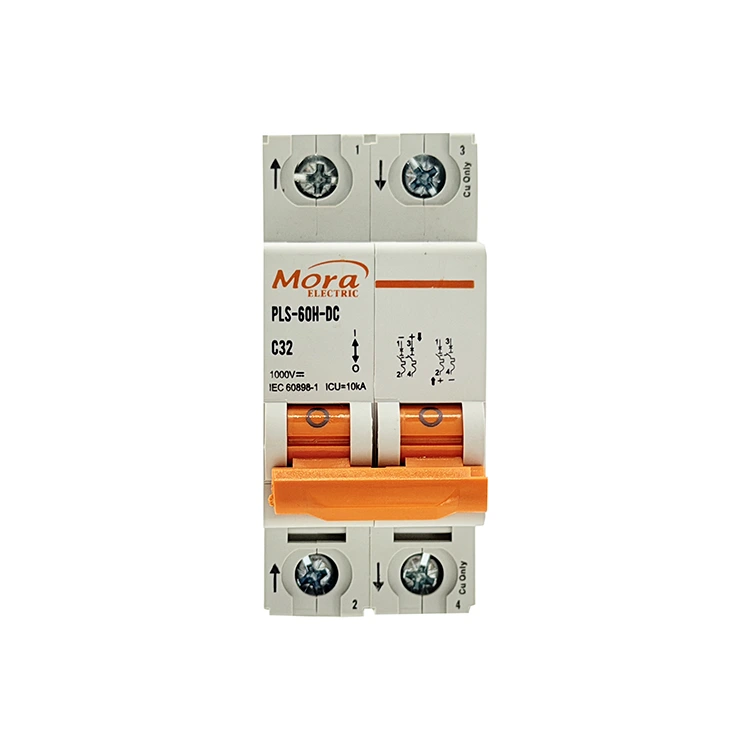

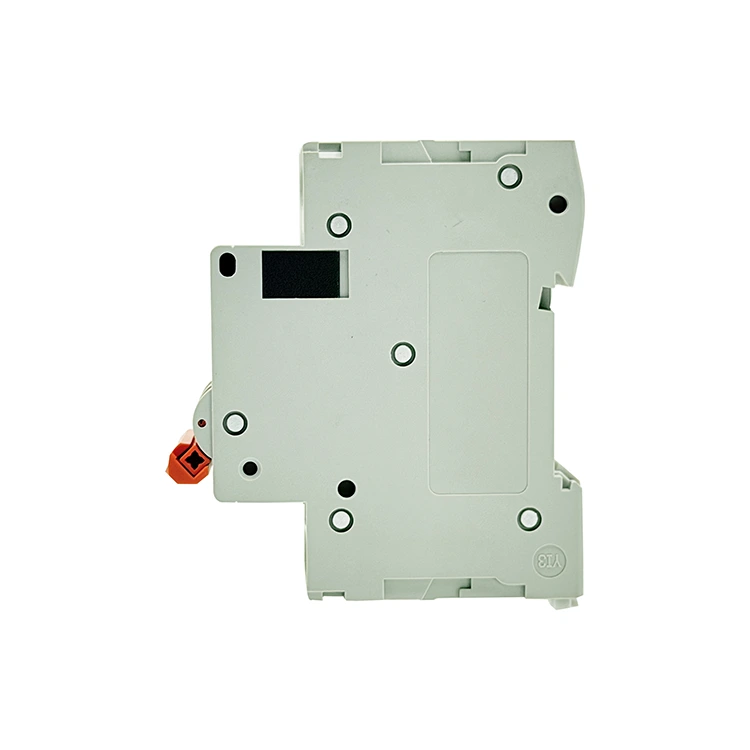

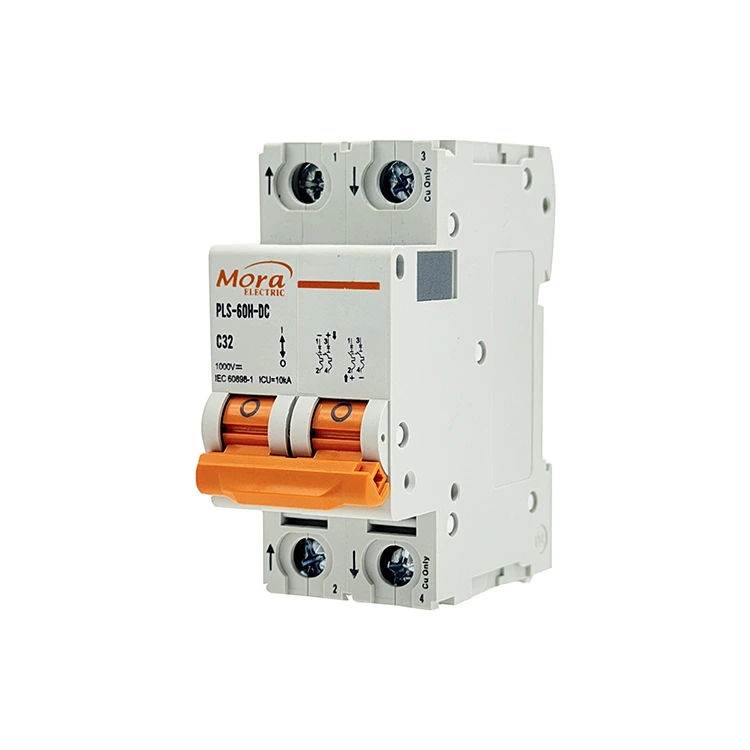

Interruttore automatico CC a 2 poli C65

In qualità di affidabile fabbrica di interruttori automatici CC a 2 poli C65 con sede in Cina, PUGAO (Mora) produce interruttori multipolari a bassa tensione progettati per interrompere contemporaneamente sia le linee positive che quelle negative; questo interruttore magnetotermico 2P si basa sulla saldatura a punti automatizzata e su camere a doppio arco magnetico ad alta capacità per gestire le impegnative richieste di telecomunicazioni e fotovoltaico.

Definizione tecnica

L'interruttore automatico CC a 2 poli C65 è un dispositivo di sicurezza elettromeccanico integrato costruito per gestire e interrompere circuiti di corrente continua (CC) a tensione più elevata fino a 500 V. Mentre le alternative unipolari interrompono solo un lato di una linea, una configurazione bipolare gestisce contemporaneamente sia il conduttore positivo che quello negativo. Questa interruzione a doppia linea fornisce un isolamento galvanico completo ed è fondamentale per le reti mobili senza messa a terra.

Il nostro interruttore automatico miniaturizzato 2P collega due poli indipendenti con un meccanismo di sgancio comune interno. Se uno dei poli rileva un guasto, entrambe le linee si aprono istantaneamente, impedendo il ritorno di tensione attraverso il conduttore rimanente.

Array solari fotovoltaici galleggianti da 500 V

Negli impianti solari in cui la tensione del sistema viene aumentata per massimizzare l'efficienza dell'inverter, la messa a terra della linea negativa è spesso poco pratica. L'interruttore automatico CC a 2 poli C65 è collegato alle uscite positiva e negativa di una stringa FV. Isolando entrambe le polarità, elimina completamente i rischi di scossa potenziale verso terra durante i cicli di manutenzione diurna.

Sistemi di accumulo dell'energia tramite batterie ad alta capacità

I banchi di batterie industriali e le configurazioni di accumulo solare off-grid spesso funzionano con configurazioni da 120 V a 400 V CC. Un dispositivo unipolare non può eliminare in sicurezza un doppio guasto a terra in questi circuiti. L'implementazione di questo sistema a 2 poli garantisce che i cortocircuiti in qualsiasi punto dell'involucro della batteria avviino uno spegnimento pulito e completo.

Infrastrutture di ricarica rapida per veicoli elettrici

Le stazioni commerciali di ricarica rapida utilizzano percorsi CC ad alta tensione per trasferire energia alle batterie dei veicoli. Questo interruttore funge da punto di controllo di isolamento locale tra il sottocircuito interno del raddrizzatore e il cavo di erogazione primario, offrendo ai tecnici dell'assistenza un metodo meccanico per interrompere tutte le linee elettriche contemporaneamente.

Specifiche tecniche

I limiti prestazionali e le materie prime elencati di seguito vengono verificati tramite banchi di lavoro di test automatizzati nel nostro reparto di produzione:

Vantaggi tecnici dell'interruttore automatico CC a 2 poli C65

1. Collegamento di viaggio sincrono bipolare

Quando si verifica un cortocircuito ad alta tensione su una rotaia, un picco di tensione asimmetrico può danneggiare gli inverter o i server dati. Il nostro interruttore automatico CC a 2 poli C65 è dotato di una barra di sgancio meccanica interna che collega entrambi i poli interni. Anche se si verifica un cortocircuito esclusivamente sulla linea positiva, il collegamento interno forza meccanicamente l'apertura di entrambi i poli entro 5 millisecondi, rimuovendo potenziali vettori di pericolo dall'intero sottocircuito.

2. Estinzione dell'arco con magnete permanente collegato in serie

Tensioni CC più elevate generano archi elettrici più lunghi e più intensi quando i contatti si separano. Per contrastare questo problema, il nostro interruttore 2P incanala il percorso della corrente attraverso due distinte camere d'arco in serie. Ogni camera contiene magneti permanenti incorporati che utilizzano la forza elettromagnetica per allungare l'arco e spingerlo in due singole griglie di raffreddamento in acciaio a 9 piastre. Questo design a doppia camera suddivide la tensione dell'arco, estinguendo l'energia di 500 V CC più velocemente di un layout unipolare.

3. Produzione automatizzata e calibrazione coerente

Le variazioni nell'assemblaggio interno possono causare il ritardo di un polo rispetto all'altro durante un evento di sgancio, creando squilibri di linea transitori. PUGAO (Mora) elimina questa variabile umana utilizzando una linea di produzione completamente automatizzata per i nostri interruttori automatici miniaturizzati. La punzonatura, la saldatura a punti e il posizionamento dei componenti interni sono gestiti da macchinari automatizzati, garantendo resistenze interne identiche e tempi meccanici sincroni su entrambi i poli.

Soluzioni comuni sul campo diagnostico

• L'interruttore scatta immediatamente quando viene portato in posizione 'ON' Causa principale: esiste un cortocircuito diretto tra i fili di distribuzione positivo e negativo a valle oppure si è verificato un guasto di messa a terra in un sistema senza messa a terra. Soluzione: isolare l'interruttore. Utilizzare un tester della resistenza di isolamento (megohmmetro) sul cablaggio a valle per individuare conduttori in cortocircuito o rivestimenti isolanti rotti. Assicurarsi che la corrente continua totale non superi il valore nominale.

• Su una porta del terminale si verificano scioglimenti o bruciature localizzate Causa principale: la vite del terminale non è stata serrata alla coppia consigliata durante l'installazione oppure le dimensioni dei cavi non corrispondenti hanno causato l'allentamento dei fili di rame. Soluzione: tagliare eventuali estremità del cavo carbonizzate o ossidate. Spellare nuovamente l'isolamento, inserire completamente il nucleo del filo pulito nel morsetto terminale a tunnel e utilizzare uno strumento calibrato per serrare la vite a 2,5 Nm.

Domande frequenti tecniche

Perché un sistema da 500 V CC deve utilizzare un interruttore bipolare anziché collegare due interruttori unipolari affiancati?

Gli interruttori unipolari indipendenti non dispongono di un collegamento meccanico interno. Se si verifica un guasto, un interruttore potrebbe aprirsi una frazione di millisecondo prima dell'altro, oppure uno potrebbe non intervenire completamente. Ciò lascia la guida opposta completamente energizzata e alimenta la tensione di ritorno nel sistema, mettendo in pericolo il personale di assistenza e causando danni alle apparecchiature.

Cosa succede all'interno delle camere a doppio arco se le linee positiva e negativa in ingresso vengono cablate in modo incrociato?

Il cablaggio incrociato modifica la direzione del circuito di corrente attraverso i componenti interni. Quando i contatti si rompono, i magneti permanenti interni tireranno l'arco elettrico verso il basso verso i meccanismi di bloccaggio meccanico invece di spingerlo verso l'alto nelle griglie di raffreddamento in acciaio. L'arco intrappolato scioglierà rapidamente i componenti interni e l'alloggiamento esterno in PA66.

In che modo l'elevato calore ambientale all'interno degli involucri del combinatore solare esterno influisce sulle prestazioni di questo dispositivo a 2 poli?

I nostri elementi bimetallici di sovraccarico termico sono calibrati su una linea di base standard di 30°C. Se la scarsa ventilazione della scatola combinata con il calore ambientale spinge le temperature interne a 55°C, gli elementi interni all'interno dell'interruttore automatico CC a 2 poli C65 si espandono prima del previsto. Ciò sposta la soglia di intervento termico effettivo fino a circa l'83% del valore nominale di targa, il che richiede una ventilazione attiva o un declassamento del carico target.
