40A 63A Protezione sopra e sotto

Il Pugao 40A 63A Protezione sopra e sottoè un dispositivo di sicurezza elettrica specializzato progettato per salvaguardare i circuiti e gli apparecchi collegati dall'instabilità di tensione. Destinata ai sistemi standard da 220 V CA/230 V CA (50/60 Hz), questa unità montata su guida monitora continuamente la tensione di linea.

Scollega automaticamente l'alimentazione quando i livelli di tensione superano le soglie di sicurezza (sovratensione) o scendono troppo bassi (sottotensione), prevenendo danni a motori, circuiti stampati e cablaggi. Con un design robusto in grado di funzionare a temperature comprese tra -20°C e +55°C, garantisce prestazioni affidabili in diversi ambienti.

Principio di funzionamento

Il principio di funzionamento del Over and Under Protector da 40 A 63 A è in realtà il monitoraggio dei dati di tensione. Ciò include, ad esempio, il rilevamento e il monitoraggio di sensori, unità di controllo, relè e altre condizioni.

Sensore: il livello di tensione può essere monitorato in tempo reale. Se la tensione supera o scende al di sotto della soglia preimpostata, il sensore invia un segnale all'unità di controllo, richiedendoci di avviare il processo.

Unità di controllo: può ricevere segnali dal sensore e determinerà se la tensione è anomala. Se la tensione viene riconosciuta come troppo alta o troppo bassa, la centralina attiverà misure di protezione.

Relè: quando comandato dall'unità di controllo, il relè aprirà rapidamente il circuito per proteggere l'apparecchiatura da danni e prevenire incendi.

Protezione delle apparecchiature

I macchinari sensibili richiedono un'alimentazione stabile per funzionare correttamente. IL40A 63A Protezione sopra e sottoè ampiamente utilizzato per proteggere:

• Attrezzature mediche:Garantire che gli strumenti diagnostici critici non vengano danneggiati dai picchi di corrente.
• Strumentazione:Mantenimento della precisione dei sistemi di controllo e dei sensori che si basano su una tensione costante.

Carichi industriali/commerciali

Per le applicazioni più pesanti, il dispositivo offre valori di corrente elevati per gestire carichi elettrici significativi:

• Potenza nominale 40 A:Adatto per circuiti di illuminazione commerciale standard e configurazioni di apparecchiature per ufficio più piccole.
• Valutazione 63A:Ideale per quadri di distribuzione industriale, motori per carichi pesanti e alimentatori principali dove è richiesta una maggiore capacità di corrente.

Tipo di protezione e meccanismo

IL40A 63A Protezione sopra e sottoutilizza un sistema di controllo intelligente che coinvolge sensori e relè per gestire la sicurezza energetica:

• Protezione da sovratensione:Rileva improvvisi aumenti di tensione (ad esempio, disconnessione della linea neutra) e interrompe l'alimentazione per prevenire rischi di incendio e invecchiamento dell'isolamento.
• Protezione da sottotensione:Identifica le cadute di tensione che possono causare il surriscaldamento e lo stallo dei motori, scollegando il carico per evitare il surriscaldamento.
• Recupero automatico:Una volta che la tensione ritorna a un intervallo stabile, l'unità può richiudere automaticamente il circuito, riducendo la necessità di intervento manuale e garantendo un funzionamento continuo.

Vantaggi

Monitoraggio della tensione in tempo reale e disconnessione rapida: il protettore sopra e sotto da 40 A 63 A monitorerà continuamente la tensione di linea ogni giorno, una volta rilevata la tensione oltre la soglia impostata come sovratensione o sottotensione, il protettore interromperà l'alimentazione, evitando danni permanenti agli apparecchi elettrici a causa di alta o bassa tensione.

Prolungare la durata degli apparecchi elettrici: se a lungo termine è un ambiente di tensione stabile, si ridurranno i componenti elettronici a causa di shock di tensione causati da danni e invecchiamento, si potrà stabilizzare l'alimentazione e ridurre le fluttuazioni, per prolungare la vita complessiva dell'apparecchiatura.

Proteggi le apparecchiature: computer, apparecchiature mediche, strumentazione e sistemi di controllo richiedono precisione ad alta tensione. Se viene rilevata una tensione anomala, l'alimentazione verrà interrotta per evitare la perdita di dati dell'apparecchiatura.

Elevate prestazioni di sicurezza e protezione: quando un improvviso aumento di tensione può portare a surriscaldamento del cavo, cortocircuito o incendio, il protettore sopra e sotto 40A 63A interrompe tempestivamente l'alimentazione al momento della sovratensione, riduce il rischio di incendi elettrici e migliora la sicurezza dell'elettricità.

Domande frequenti

Come si regolano i limiti di tensione?

L'unità dispone di impostazioni regolabili, che consentono di calibrare le soglie di sovratensione e sottotensione per soddisfare i requisiti specifici dei dispositivi collegati.

Cos'è la funzione di "ripristino automatico"?

Dopo che un guasto è stato eliminato e la tensione ritorna a un intervallo sicuro, il protettore sopra e sotto da 40 A 63 A può ripristinare automaticamente l'alimentazione, riducendo la necessità di ripristini manuali e garantendo la continuità.

Qual è la differenza tra 40A e 63A?

Questo si riferisce alla capacità di corrente nominale. Un modello da 63 A può gestire un carico elettrico maggiore (più elettrodomestici) rispetto a un modello da 40 A. Scegli in base al carico connesso totale.

Protegge dai fulmini?

Questo dispositivo è progettato per la protezione da sovra/sottotensione. Per una sicurezza completa contro i fulmini diretti, si consiglia di utilizzare questo dispositivo di protezione insieme a un dispositivo di protezione contro le sovratensioni (SPD) dedicato.

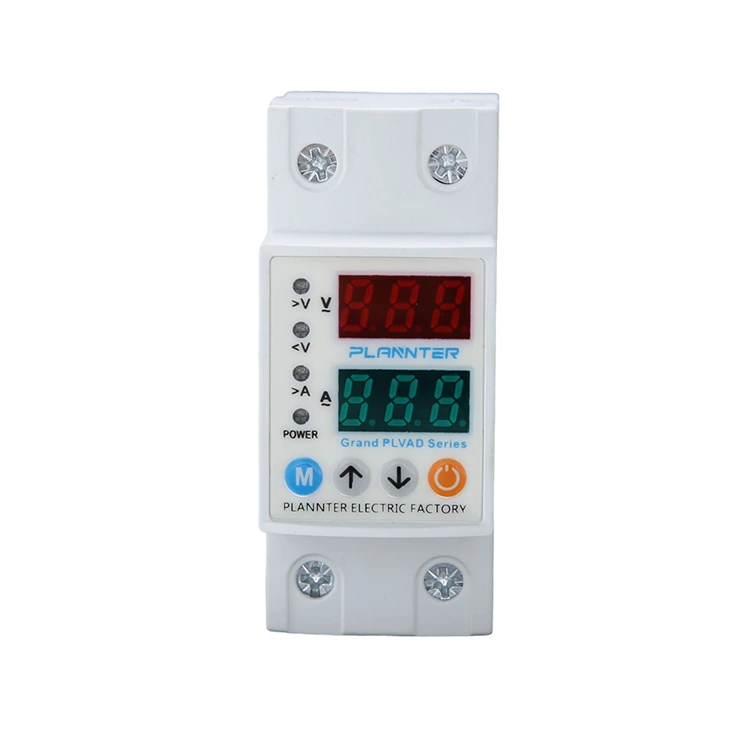

Display e pulsanti

1 - Pulsante SET: questo pulsante viene utilizzato per salvare dopo aver impostato/modificato i valori di sovracorrente e i valori di impostazione ed errore di alta/bassa tensione

tempo di attesa.

2 - Pulsante SU: Aumenta il valore richiesto.

3 - Pulsante Giù: riduce il valore richiesto.

4 - Pulsante di accensione/spegnimento manuale: utilizzato per accendere o spegnere manualmente l'uscita del dispositivo. Quando l'uscita è disattivata, lo schermo visualizzerà "OFF" e il dispositivo non sarà in grado di eseguire un ripristino automatico. Premere nuovamente il pulsante per riattivare il dispositivo e riprendere il normale funzionamento (a condizione che non sia presente alcun guasto).

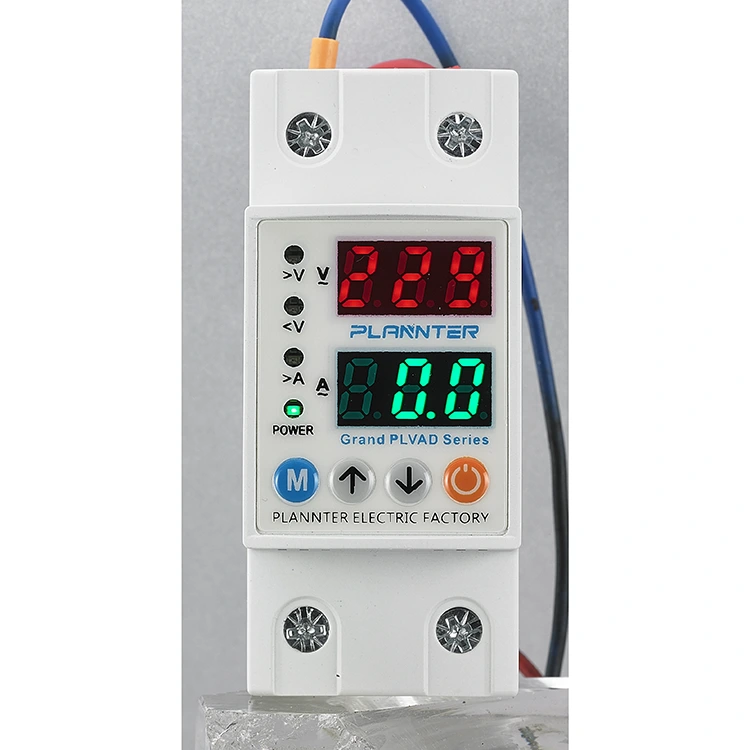

5 - Visualizzazione corrente

1° Gruppo Display: Durante il funzionamento normale, questo display mostra il valore della tensione di ingresso (rete). Lo schermo rimane illuminato in modo fisso quando non è presente alcun guasto e lampeggia se si verifica un errore di alta o bassa tensione. Durante la programmazione, il display indica i valori dei parametri rilevanti da impostare, come sovracorrente, soglie di alta/bassa tensione, ritardo guasto e tempi di ritardo ripristino.

6 - Visualizzazione della tensione

2° gruppo di visualizzazione: durante il normale funzionamento, questa sezione mostra il valore corrente. Lo schermo rimane acceso fisso quando il sistema funziona normalmente e lampeggia in caso di guasto da sovracorrente. Durante il processo di programmazione, visualizza il valore numerico del parametro del programma corrispondente.

7 - Indicatori LED:

A>: si illumina quando viene rilevato un guasto da sovracorrente.

V>: si illumina quando si verifica un guasto di alta tensione.

V<: si illumina quando si verifica un guasto di bassa tensione.

Out: si illumina quando il dispositivo inizia l'operazione di uscita.

Diagramma di connessione

I fili neutro e fase della rete devono essere collegati ai terminali “N” e “L” contrassegnati come “Ingresso” sul dispositivo.

I fili neutro e fase dell'apparecchiatura destinata a essere protetta da sovratensione o sottotensione devono essere collegati ai terminali "N" e "L" sotto la sezione "Uscita" del dispositivo.

Dimensioni
