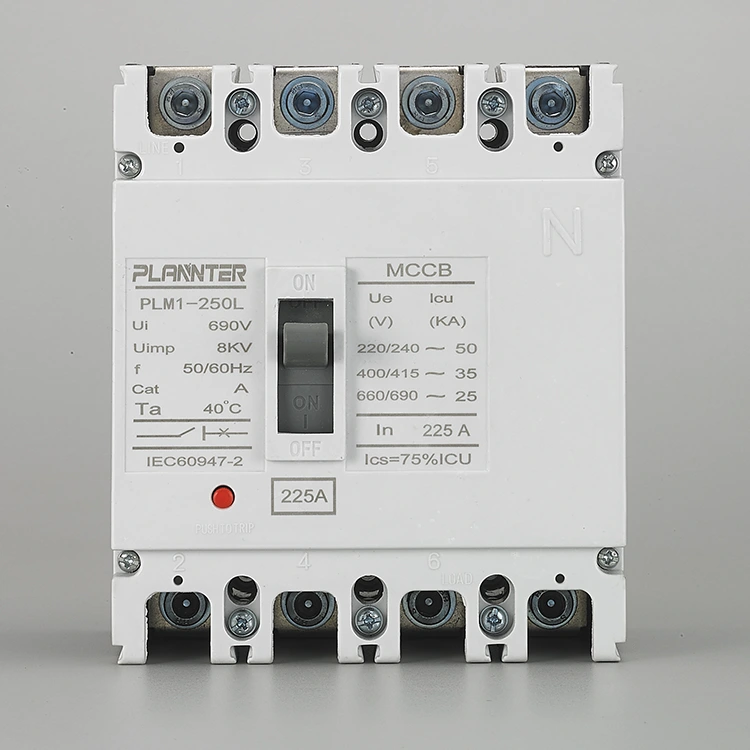

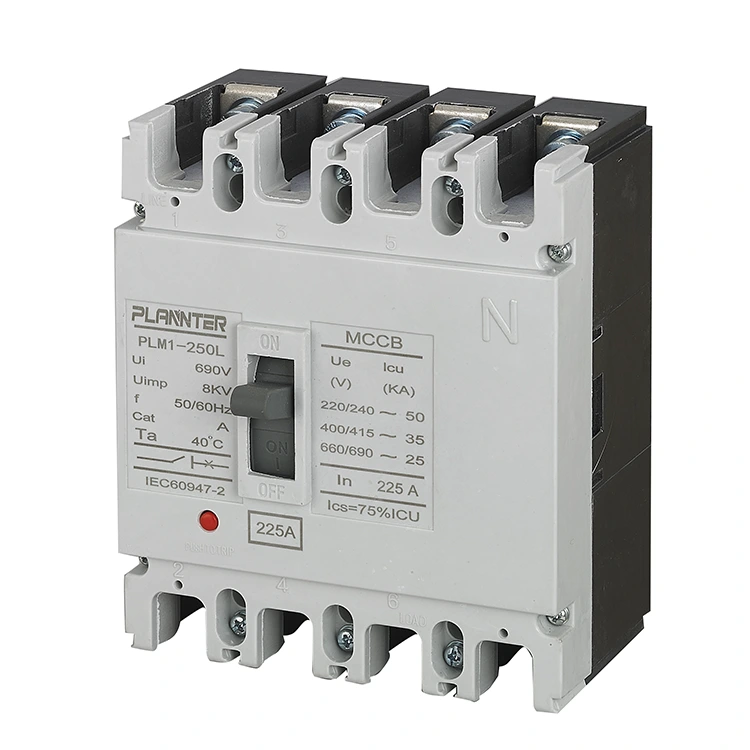

Interruttore automatico scatolato CA a 4 poli 225A

Che cos'è un interruttore automatico scatolato CA a 4 poli 225A?

ILInterruttore automatico scatolato CA a 4 poli 225Aè un dispositivo di protezione elettrica specializzato progettato per salvaguardare i circuiti trifase con una linea neutra (L1, L2, L3, N). Con una potenza nominale di 225 A, funge da componente principale per la distribuzione di potenza intermedia, proteggendo le apparecchiature a valle da sovraccarichi e cortocircuiti e garantendo al contempo l'isolamento totale del sistema.

Come funziona, funziona ed esegue il debug

Meccanismo operativo

L'unità è dotata di un meccanismo operativo manuale chiaro e reattivo con feedback tattile distinto. Le posizioni delle maniglie sono esplicitamente contrassegnate:

• SU:Il circuito è chiuso ed energizzato.
• SPENTO:Il circuito è aperto e diseccitato.
• SCATTO:Posizione intermedia che indica che si è verificato un guasto.

Principio di funzionamento

L'interruttore automatico scatolato CA a 4 poli 225A utilizza uno sganciatore magnetotermico per la protezione a doppio strato:

• Protezione termica (sovraccarico):Utilizza un elemento bimetallico per fornire un intervento a tempo inverso. Maggiore è la corrente di sovraccarico, più veloce è il viaggio.
• Protezione magnetica (cortocircuito):Fornisce una risposta istantanea per eliminare immediatamente le correnti di guasto di elevata entità (fino a decine di kA).

Messa in servizio e accessori

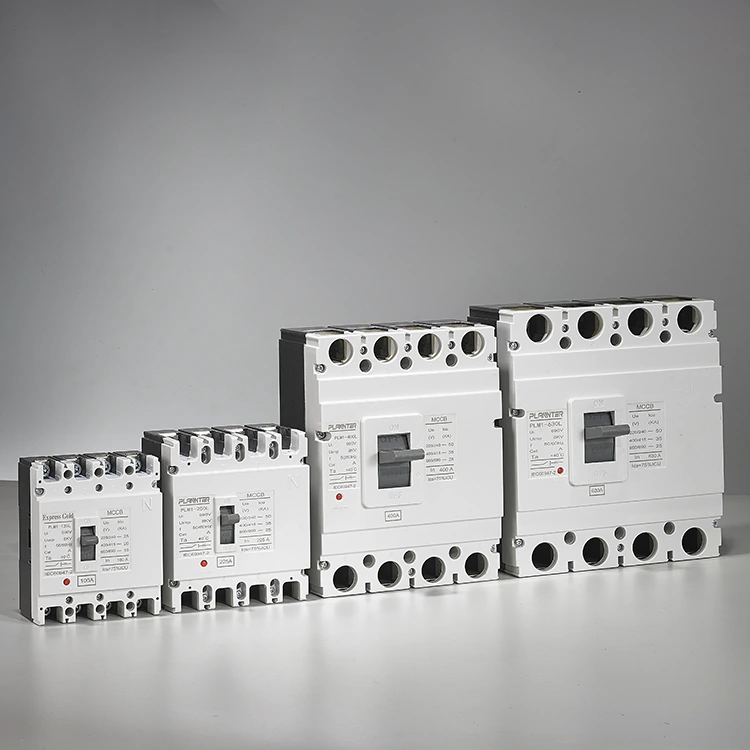

La serie offre una forte espandibilità per esigenze applicative specifiche. La messa in servizio prevede l'installazione dei componenti aggiuntivi richiesti negli slot designati:

• Contatti ausiliari:Per la segnalazione a distanza dello stato dell'interruttore.
• Rilascio dello shunt:Consente lo sgancio/apertura remota dell'interruttore.
• Sgancio di sottotensione:Fa scattare automaticamente l'interruttore se la tensione scende al di sotto di un livello di sicurezza.
• Modulo RCD:Aggiunge la protezione differenziale per una sicurezza completa.

Principali caratteristiche tecniche e specifiche

Capacità

Corrente nominale di225A, adatto per carichi a distribuzione intermedia.

Poli

4 poli (4P):Protegge tre fasi più il neutro garantendo il completo isolamento del circuito.

Voltaggio

Progettato per reti di distribuzione CA standard (tipicamente 400 V/690 V CA).

Unità di viaggio

StandardTermico-Magneticounità con impostazioni regolabili o fisse a seconda della variante del modello.

Valutazioni delle interruzioni

Elevato potere di interruzione di cortocircuito (Icu) in grado di gestire decine di kiloampere in sicurezza.

Montaggio

Utilizza sicuroconnessioni bullonate, garantendo un'interfaccia elettrica affidabile per applicazioni ad alta corrente.

Costruzione

Design robusto della custodia stampata, resistente agli urti e dimensionalmente stabile.

Garanzia di qualità e consegna

In Pugao Electric, il nostro principio è "prevenire che i difetti passino alla fase successiva".

• Ispezione al 100%:Ogni unità viene sottoposta a test meccanici, elettrici e ambientali prima della spedizione.
• Imballaggio per l'esportazione:L'interruttore automatico scatolato CA a 4 poli 225A è protetto per resistere alla movimentazione a lunga distanza.
• Consegna veloce:I modelli normali sono spesso disponibili in magazzino, mentre gli ordini personalizzati seguono una sequenza temporale di produzione confermata.

<

Specifiche del prodotto

Domande frequenti

Perché utilizzare un 4 poli invece di un 3 poli?

Un interruttore quadripolare scollega tutte e tre le fasiEcontemporaneamente il conduttore neutro. Questo è essenziale per:

• Sicurezza:Garantisce il totale isolamento del circuito per il personale di manutenzione.
• Sistemi di alimentazione di backup:Necessario per gli interruttori di trasferimento (ATS) per evitare circuiti neutro-terra durante la commutazione tra l'alimentazione della rete di distribuzione e quella del generatore.
• Mitigazione armonica:Protegge dalle correnti neutre causate da carichi non lineari (come VFD e computer).

Qual è la tensione nominale?

ILInterruttore automatico scatolato CA a 4 poli 225Aè generalmente classificato per tensioni di distribuzione industriale standard, comunemente supportateDa 400 V a 690 V CAsistemi. Fare riferimento alla targhetta specifica sull'unità per l'esatta tensione operativa nominale (Ue) e la tensione di isolamento (Ui).

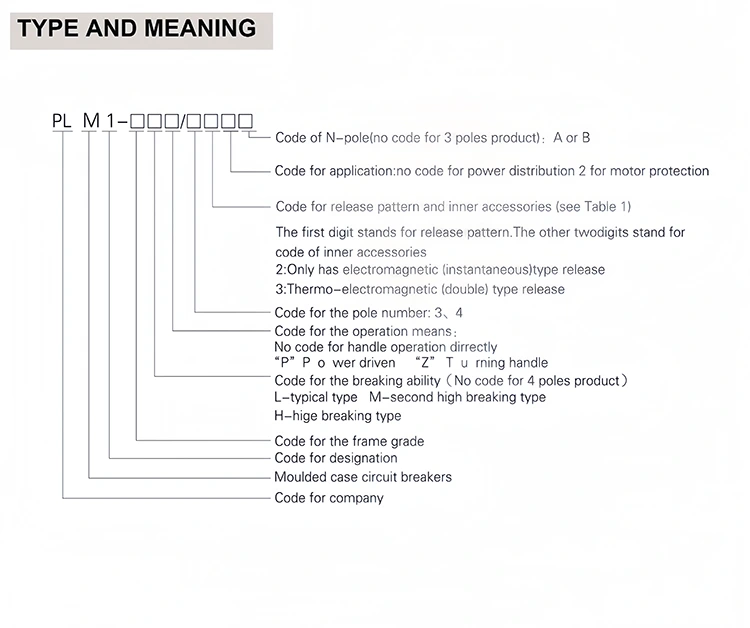

Qual è il tipo di unità di viaggio?

I modelli standard utilizzano aSganciatore Termico-Magnetico:

• Termico:Fornisce protezione a tempo inverso contro i sovraccarichi mediante una striscia bimetallica.
• Magnetico:Fornisce protezione istantanea contro i cortocircuiti.

Nota: per impostazioni più precise potrebbero essere disponibili sganciatori elettronici.

Qual è il potere di interruzione?

Il potere di interruzione (Icu) varia a seconda della specifica variante del modello ma è progettato per gestire correnti di guasto significative tipiche della distribuzione intermedia. ILInterruttore automatico scatolato CA a 4 poli 225Ageneralmente offre un potere di interruzione compreso tra25kA fino a 85kA(a 400 V), garantendo che possa interrompere in sicurezza i cortocircuiti senza danni.
