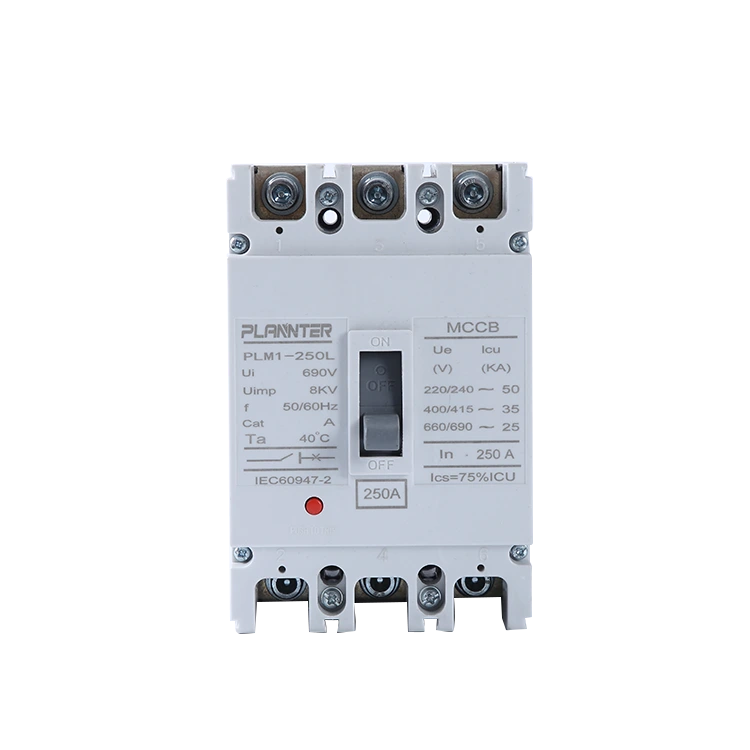

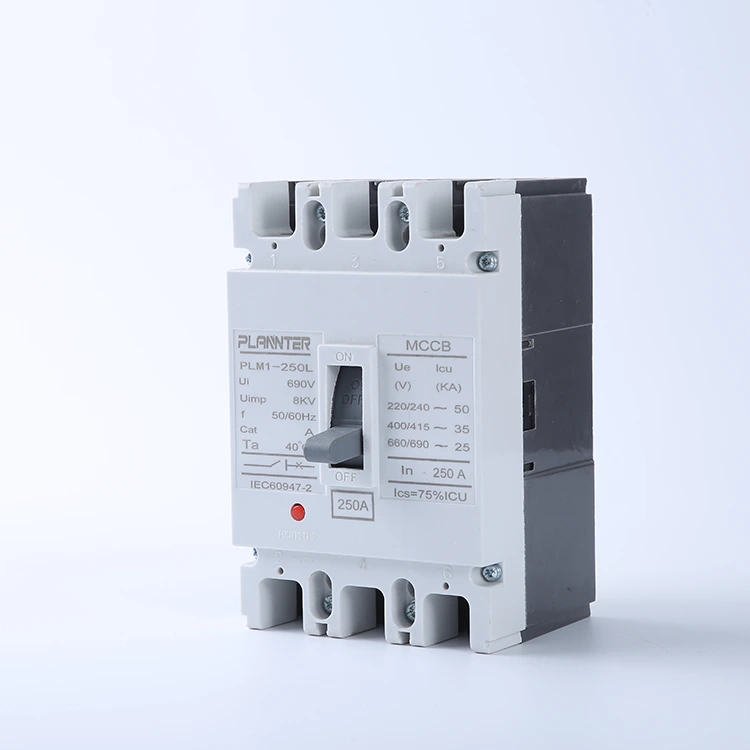

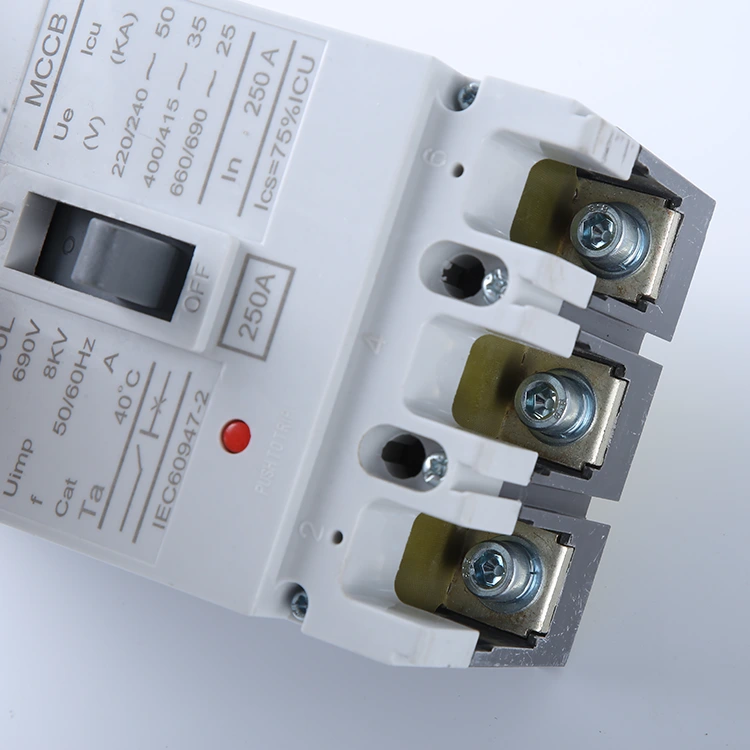

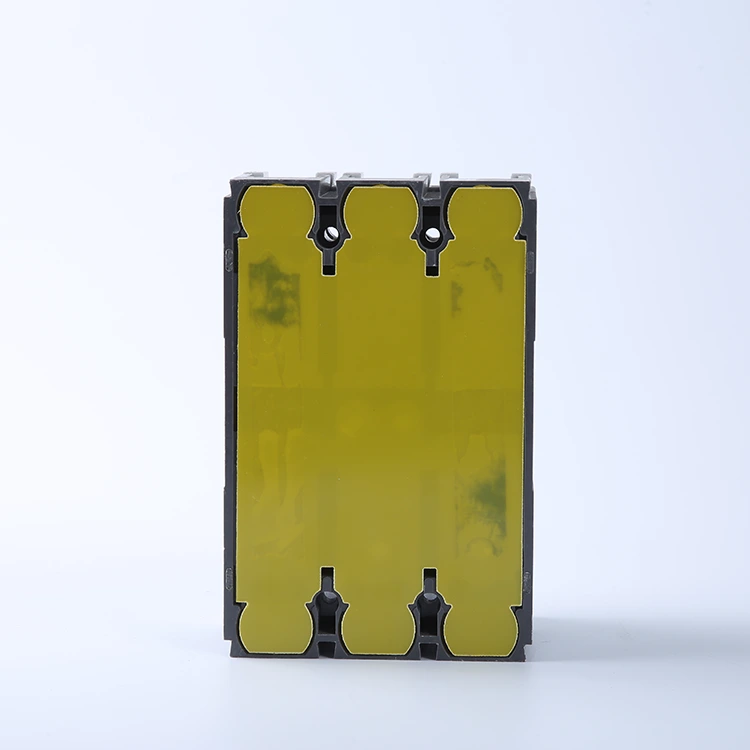

Interruttore automatico scatolato CA ad alta tensione

UNInterruttore automatico scatolato CA ad alta tensioneè un robusto dispositivo di protezione del circuito progettato per gestire carichi di corrente elevati e situazioni estreme di cortocircuito. Funge da "difesa finale" per il sistema di alimentazione, garantendo l'interruzione anche in condizioni di guasto gravi.

Costruiti con materiali resistenti all'arco elettrico e agli urti, questi interruttori offrono prestazioni dimensionalmente stabili, rendendoli il nucleo affidabile all'interno degli armadi di controllo di potenza per operazioni su larga scala.

Caratteristiche e specifiche principali

Intervallo di tensione

Tensione operativa nominale:CA 400 V/690 V; L'interruttore automatico scatolato CA ad alta tensione è adatto per applicazioni di distribuzione dell'alimentazione ad alta tensione di livello industriale e supporta sistemi trifase a tre fili.

Prestazioni di isolamento:Presenta una tensione di tenuta a frequenza industriale di 3000 V e una tensione di tenuta a impulso di 8 kV, garantendo la sicurezza dell'isolamento in ambienti ad alta tensione.

Capacità di interruzione

Ultimo cortocircuito BrCapacità di consumo:L'Icu arriva fino a 65 kA–100 kA, consentendo una rapida interruzione del circuito durante guasti estremi da cortocircuito per fungere da linea di difesa finale del sistema.

Capacità di interruzione del servizio in cortocircuito:Ics ≥ 50kA, consentendo al dispositivo di rimanere operativo anche dopo molteplici interruzioni per guasti, riducendo così i costi di manutenzione.

Valutazioni attuali

Corrente nominale:Copre una gamma da 250 A a 1600 A, supportando specifiche standard come 250 A, 400 A, 630 A, 800 A, 1000 A, 1250 A e 1600 A per soddisfare diversi requisiti di carico.

Impostazioni di viaggio regolabili:Presenta un intervallo di intervento termico compreso tra 80% e 100% In e un intervallo di intervento magnetico compreso tra 4 e 10 In, consentendo una protezione selettiva per evitare interventi intempestivi.

Condizioni operative

Temperatura ambiente:Da -25°C a +70°C, in grado di resistere a sbalzi di temperatura estremi in ambienti industriali.

Metodo di montaggio:Tipo fisso o estraibile; supporta collegamenti a sbarre orizzontali/verticali ed è compatibile con le dimensioni di installazione standard degli armadi di distribuzione.

Classe di protezione:IP20 (per installazione in armadio); l'alloggiamento è realizzato in tecnopolimeri resistenti alle alte temperature e agli urti ed è conforme allo standard IEC 60947-2.

Differenze chiave: interruttori a bassa tensione e ad alta tensione

Comprendere la distinzione tra protezione di bassa tensione (LV) e alta tensione (HV) è fondamentale per selezionare l'apparecchiatura giusta per il proprio sistema di distribuzione dell'energia. Ecco come si confrontano:

Interruttori di bassa tensione (BT).

• Gamma di tensione:Tipicamente classificato per sistemi fino a **1000 V CA**. I valori nominali comuni includono 240 V e 400 V per uso residenziale e commerciale leggero.
• Applicazioni:Ampiamente utilizzato nei quadri di distribuzione domestici, nei piccoli edifici commerciali e nella protezione dei circuiti finali (illuminazione, prese).
• Dimensioni e complessità:Generalmente compatti (ad esempio, MCB) e dal design più semplice, concentrati sulla protezione di base da sovraccarico e cortocircuito senza complessi sistemi di controllo dell'arco.

Interruttori ad alta tensione (HV).

• Gamma di tensione:Progettato per sistemi a tensione da media ad alta, che spesso vanno da **3,3kV fino a 72,5kV** o superiori.
• Estinzione dell'arco:Poiché l'alta tensione crea archi potenti, questi interruttori (come il nostroInterruttore automatico scatolato CA ad alta tensione) richiedono tecnologie avanzate di estinzione dell'arco, come bombole sottovuoto, gas SF6 o griglie specializzate, per interrompere in sicurezza la corrente.
• Applicazioni:Essenziale per impianti industriali pesanti, stazioni di generazione di energia, trasformatori di grandi dimensioni e alimentatori di distribuzione principali dove l'affidabilità è fondamentale.
• Protezione:Spesso dotati di sofisticati sganciatori elettronici per precise funzionalità di coordinamento selettivo e controllo remoto.

Quali sono i tipi di interruttori automatici ad alta tensione?

Gli interruttori automatici ad alta tensione sono classificati in base al mezzo che utilizzano per estinguere l'arco elettrico. La scelta della tipologia giusta è fondamentale per la sicurezza e l’efficienza del sistema.

Interruttore automatico in vuoto (VCB)

• Principio:Utilizza il vuoto (pressione < 10⁻⁴ Pa) come mezzo isolante e di estinzione dell'arco. L'assenza di molecole di gas rende estremamente difficile il sostentamento di un arco.
• Caratteristiche principali:Dimensioni compatte, lunga durata e funzionamento esente da manutenzione. Sono rispettosi dell'ambiente poiché non utilizzano gas o petrolio.
• Applicazione:Dominante nelle applicazioni di quadri per interni a media tensione (fino a 40,5 kV).

Interruttore automatico SF6

• Principio:Utilizza gas esafluoruro di zolfo (SF6), che ha una forza isolante di circa 2,5 volte quella dell'aria e una capacità di estinzione dell'arco circa 100 volte migliore dell'aria.
• Caratteristiche principali:Eccellenti prestazioni nelle reti di trasmissione ad alta tensione (HV) e ad altissima tensione (EHV). Sono affidabili ma richiedono una sigillatura rigorosa per evitare perdite di gas.
• Applicazione:Ampiamente utilizzato nelle sottostazioni e nelle linee di trasmissione ad alta tensione esterne (superiori a 72,5 kV).

Interruttore automatico contro l'esplosione d'aria

• Principio:Utilizza un getto di aria compressa ad alta pressione per spegnere l'arco, raffreddandolo ed estinguendolo rapidamente.
• Caratteristiche principali:Funzionamento veloce e resistente al fuoco (senza olio). Tuttavia, sono rumorosi e richiedono un complesso sistema di compressione dell'aria.
• Applicazione:Storicamente utilizzato per sistemi ad altissima tensione (EHV), sebbene in gran parte sostituito da SF6 e VCB nelle reti moderne.

Dove si inserisce l'MCCB CA ad alta tensione?

Mentre gli interruttori VCB e SF6 gestiscono le tensioni a livello di trasmissione, ilMCCB ad alta tensione CAè progettato per la distribuzione industriale di media tensione (ad esempio, da 690 V a 3,6 kV). Colma il divario tra gli interruttori standard a bassa tensione e i massicci quadri ad alta tensione, offrendo una protezione robusta per macchinari pesanti e centri di alimentazione.

Domande frequenti

Qual è la tensione nominale (Un)?

La tensione operativa nominale (Un) per il nsMCCB ad alta tensione CAin genere varia fino a **690 V CA**. Questa classificazione garantisce che l'interruttore possa funzionare e isolare in sicurezza i circuiti in ambienti industriali ad alta tensione, come grandi centri energetici e macchinari pesanti.

Posso utilizzare un MCCB standard per il lato primario di un trasformatore?

Sì, ma richiede un'attenta selezione. L'interruttore deve gestire la corrente di spunto del trasformatore senza sganci fastidiosi. NostroMCCB ad alta tensione CALa serie è dotata di impostazioni di sgancio magnetico regolabili (ad esempio, 4-10 volte In), che consentono di impostare una soglia sufficientemente alta da tollerare le correnti di spunto fornendo comunque protezione da cortocircuito.

Qual è l'intervallo di corrente tipico?

Gli interruttori automatici scatolati ad alta tensione generalmente coprono esigenze di amperaggio più elevate rispetto agli interruttori miniaturizzati standard. La nostra gamma in genere spazia da250A fino a 2500A, rendendoli adatti per le linee di distribuzione principali e i grandi carichi industriali.

In cosa differiscono dai fusibili?

• Ripristinabile:A differenza dei fusibili che devono essere sostituiti dopo un guasto, un MCCB può essere ripristinato dopo uno sgancio.
• Adattabilità:Gli MCCB consentono impostazioni di intervento regolabili (termiche e magnetiche), offrendo un coordinamento preciso della protezione che i fusibili fissi non possono fornire.
• Commutazione:Un MCCB può fungere da interruttore manuale per scollegare l'alimentazione per la manutenzione.

Cosa succede se utilizzo un interruttore CA su un sistema CC?

Non farlo.Gli interruttori CA si basano sulla corrente alternata che attraversa lo zero per estinguere l'arco elettrico. La corrente CC non passa per lo zero, il che significa che l'arco non si spegne e può provocare un incendio o un'esplosione. È necessario utilizzare un interruttore specifico per applicazioni CC.

Come sostituire in sicurezza un MCCB ad alta tensione?

La sicurezza è fondamentale. Segui questi passaggi:

1. Diseccitare:Spegnere l'alimentazione a monte e verificare la tensione zero.
2. Blocco/Etichetta:Applicare dispositivi di blocco per impedire la rimessa in tensione accidentale.
3. Disconnetti:Rimuovere i cavi di linea e di carico (e il neutro, se applicabile).
4. Sostituire:Smontare la vecchia unità e installare la nuovaInterruttore automatico scatolato CA ad alta tensione, assicurando che tutte le connessioni siano serrate secondo le specifiche del produttore.
