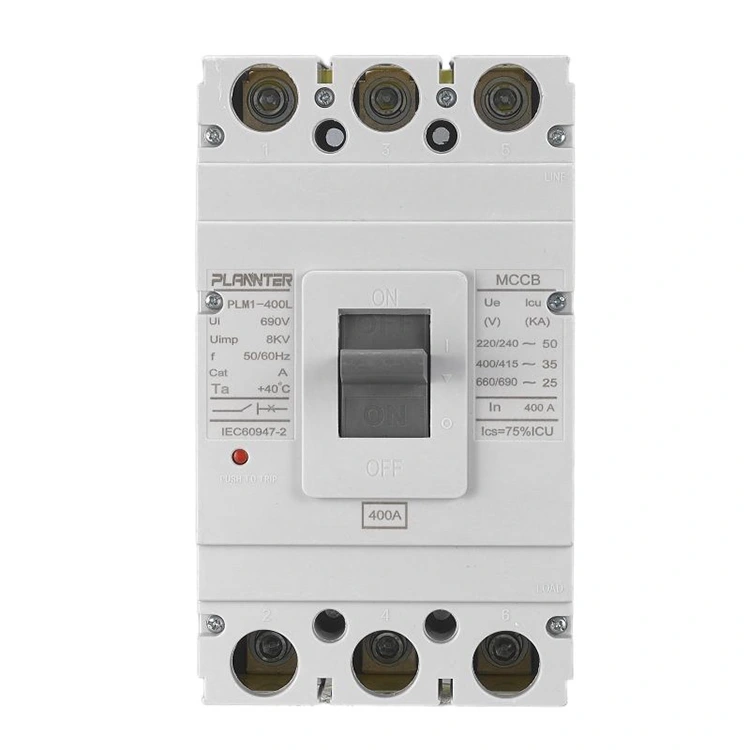

Interruttore automatico scatolato elettrico da 400 A CA

Specifiche tecniche dell'MCCB elettrico da 400 A CA

• Corrente nominale (In):400A
• Tensione operativa nominale (Ue):CA 400 V/415 V
• Tensione di isolamento nominale (Ui):Fino a CA 800 V
• Frequenza nominale:50/60 Hz
• Numero di poli:3P/4P opzionale
• Potere di interruzione (Icu):50kA – 65kA (IEC 60947-2)
• Potere di interruzione nominale del servizio (Ics):75% – 100% delle terapie intensive
• Tipo di unità di viaggio:Termico-Magnetico / Elettronico (opzionale)
• Caratteristiche del viaggio:Protezione da sovraccarico regolabile e protezione da cortocircuito fissa/regolabile
• Vita meccanica:≥ 10.000 operazioni
• Vita elettrica:≥ 20.000 operazioni
• Materiale del contatto:Lega di ossido di argento-stagno
• Metodo di installazione:Montaggio fisso
• Tipo di connessione:Collegamento anteriore/posteriore opzionale
• Meccanismo operativo:Funzionamento manuale con meccanismo motorizzato opzionale
• Livello di protezione:IP20 (più alto con custodia)
• Temperatura ambiente:Da -5°C a +40°C
• Conformità agli standard:IEC 60947-2, ISO9001

Caratteristiche del prodotto:

√ Il potere di interruzione raggiunge i 65 kA

√ Corrente nominale operativa 400 A

√ Contatti realizzati in lega d'argento a bassa impedenza

√ Sistema di collegamento a quattro barre ad alta velocità

√ Costruzione compatta, installazione semplice

√ Supera la rigorosa verifica della resistenza del circuito

√ La produzione automatizzata mantiene l'uniformità

√ Interruzione immediata in caso di cortocircuito

√ Protezione affidabile del circuito a valle

√ Economico con ridotte esigenze di manutenzione

Vantaggi principali dell'MCCB da 400 A CA

Gestione di correnti elevate:

• Valutato a 400 A per gestire carichi pesanti in grandi impianti elettrici
• Supporta il funzionamento affidabile dei pannelli principali e delle apparecchiature a valle

Impostazioni di viaggio regolabili:

• Lo sganciatore magnetotermico consente una regolazione precisa della protezione da sovraccarico e cortocircuito
• Ottimizza la protezione in base al tipo di carico e allo scenario applicativo

Elevato potere di rottura:

• Potere di interruzione massimo (Icu) di 50–65 kA secondo gli standard IEC 60947-2
• Interrompe rapidamente forti correnti di guasto per proteggere apparecchiature e cavi

Design compatto:

• Soluzione salvaspazio rispetto ai tradizionali interruttori automatici a telaio
• Facile da installare e manutenere in quadri elettrici e unità di distribuzione elettrica

Accessori versatili:

• Contatti ausiliari opzionali, sganciatori e moduli di allarme per l'integrazione del sistema
• Compatibile con varie configurazioni di controllo e monitoraggio

Durata e affidabilità:

• Contatti in lega di ossido di argento-stagno con stampaggio di precisione e saldatura laser
• Vita elettrica superiore a 20.000 cicli e bassa resistenza di contatto inferiore a 35 microohm
• L'assemblaggio e la calibrazione avanzati garantiscono forza operativa e prestazioni costanti

Sicurezza migliorata:

• Il giogo magnetico in acciaio al silicio ad alta permeabilità garantisce una risposta di intervento in cortocircuito inferiore a 10 ms
• Ispezione di fabbrica al 100% con viti terminali con coppia calibrata e verifica della resistenza del circuito
• Protezione affidabile contro guasti elettrici e maggiore sicurezza del personale

Domande frequenti

Qual è l'applicazione principale di un MCCB da 400 A?

• L'interruttore automatico scatolato elettrico da 400 A CA viene utilizzato nei principali pannelli di distribuzione dell'alimentazione per sistemi industriali, commerciali e residenziali di grandi dimensioni.
• Protegge i circuiti da sovraccarichi, cortocircuiti e correnti di guasto.
• Garantisce il funzionamento affidabile delle apparecchiature a valle come motori, trasformatori e grandi elettrodomestici.

L'impostazione dello scatto da 400 A è regolabile?

• Sì, l'MCCB è dotato di sganciatore magnetotermico con impostazioni regolabili.
• Consente la personalizzazione in base al tipo di carico e ai requisiti di sicurezza.
• Aiuta a prevenire inciampi fastidiosi mantenendo una protezione efficace.

Qual è la differenza tra MCCB 3P e 4P 400A?

• MCCB 3P: protegge i circuiti trifase, lasciando ininterrotta la linea del neutro.
• MCCB 4P: protegge i circuiti trifase più la linea neutra, offrendo una disconnessione completa.
• La selezione dipende dai requisiti di sistema e dagli standard di sicurezza.

Che dimensione del cavo dovrei utilizzare per un MCCB da 400 A?

• La dimensione del cavo dipende dal tipo di installazione, dal materiale isolante e dalla caduta di tensione consentita.
• In genere, gli MCCB da 400 A sono accoppiati con cavi con conduttori in rame da 120 mm² a 185 mm².
• Consultare Pugao Electric per raccomandazioni precise basate sulle condizioni specifiche del progetto.

Con quale frequenza è necessario testare un MCCB da 400 A?

• Si consiglia un'ispezione periodica, solitamente ogni 6-12 mesi per i sistemi critici.
• Testare il funzionamento meccanico, la risposta allo sgancio e l'integrità della connessione.
• Garantisce che l'interruttore automatico scatolato elettrico da 400 A CA mantenga una protezione affidabile per tutta la sua durata di servizio.
