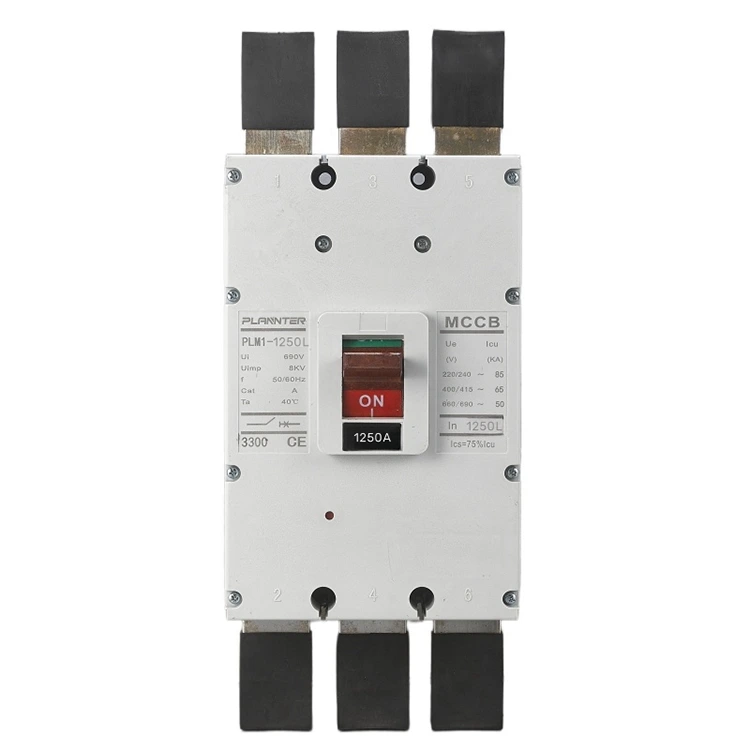

Interruttore scatolato CA 690 V

Che cos'è un interruttore scatolato CA 690 V?

UNInterruttore scatolato CA 690 Vè un dispositivo di protezione dall'alta tensione progettato per salvaguardare i circuiti elettrici da sovraccarichi, cortocircuiti e guasti. A differenza degli interruttori standard da 400 V, questa unità è progettata per gestire livelli di tensione più elevati, rendendola ideale per ridurre le dimensioni dei cavi e migliorare l'efficienza energetica nelle applicazioni industriali pesanti e commerciali di grandi dimensioni.

Specifiche del prodotto

Caratteristiche principali e specifiche tecniche

Voltaggio e Capacità

• Tensione nominale:690 V CA (50/60 Hz).
• Corrente di tenuta di breve durata (Icw):Valutato da 85 kA/1s a 100 kA/1s, garantendo che l'unità rimanga intatta durante i picchi di cortocircuito.
• Potere di interruzione del servizio (Ics):Dal 75% al ​​100% di Icu, consentendo all'interruttore di tornare a funzionare senza manutenzione dopo aver eliminato un guasto.

Valutazioni attuali

Disponibili in varie dimensioni del telaio, compresi i modelli ad alta corrente fino a1250A, adatto per alimentatori di distribuzione principale.

Unità di viaggio

Dotato di sganciatori intelligenti che offrono protezione a fasi:

• Ritardo prolungato:Per la protezione da sovraccarico (intervento a tempo dipendente).
• Ritardo di breve durata:Per il coordinamento selettivo durante i cortocircuiti parziali.
• Funzionamento istantaneo:Per interruzioni critiche da cortocircuito (tempo di interruzione totale 15 ms–30 ms).

Standard

Pienamente conforme agli standard IEC 60947-2 e GB, garantendo compatibilità e sicurezza globali.

Vantaggi principali

Perché scegliere il nostroInterruttore scatolato CA 690 V?

• Stabilità superiore:L'elevato rating Icw garantisce stabilità dinamica e termica contro cortocircuiti improvvisi.
• Potenza ininterrotta:L'elevata capacità Ic significa che l'interruttore è in grado di gestire il numero massimo di guasti e di continuare a funzionare, riducendo al minimo i tempi di fermo.
• Protezione selettiva:Impostazioni di intervento precise garantiscono che solo il circuito difettoso sia isolato, mantenendo la linea principale energizzata.

Applicazioni

I nostri interruttori sono essenziali per la distribuzione centrale dell'energia in ambienti esigenti:

• Industria pesante:Impianti chimici, acciaierie e impianti di produzione automobilistica.
• Infrastruttura critica:Centrali elettriche nei principali ospedali e terminal aeroportuali.
• Edifici di grandi dimensioni:Protezione delle sale apparecchiature sensibili e distribuzione dell'energia a intere ali dell'edificio.

Perché scegliere Pugao Electric?

Come professionistaProduttoreInCina, crediamo che le attrezzature avanzate siano il fondamento della qualità.

• Produzione intelligente:Utilizziamo macchine avvolgitrici automatizzate e sistemi di stampaggio ad iniezione di precisione controllati da computer.
• Qualità costante:I bulloni chiave vengono serrati con strumenti calibrati e ogni unità viene testata per la corsa, la pressione di contatto e il funzionamento a pieno carico.
• Consegna veloce:Le nostre efficienti linee di produzione ci consentono di consegnare gli ordini rapidamente senza compromettere le prestazioni.

Domande frequenti

Qual è il potere di interruzione di un MCCB da 690 V CA?

Le nostre unità presentano tipicamente un potere di interruzione limite (Icu) fino a 100 kA e un potere di interruzione di servizio (Ics) pari al 75-100% di Icu.

Quali valori nominali di corrente sono disponibili per gli MCCB da 690 V?

Offriamo un'ampia gamma di valori nominali, in genere da 100 A fino a 1250 A o 1600 A, a seconda delle dimensioni del telaio.

Quali sono i tipi di viaggio più comuni?

I tipi comuni includono il magnetotermico (TM) per uso generale e l'elettronico (basato su microprocessore) per protezione e comunicazione precise.

Gli interruttori da 690 V sono adatti per la corrente continua?

In generale no. Gli interruttori CA si basano sul passaggio per lo zero della corrente per estinguere gli archi. I sistemi DC richiedono interruttori DC specifici, a meno che l'interruttore AC non sia esplicitamente declassato e certificato per l'uso DC.

Dove vengono utilizzati gli MCCB da 690 V?

Sono utilizzati nella distribuzione industriale pesante, nell'energia rinnovabile (solare/eolica) e nelle grandi strutture commerciali per ridurre i costi dei cavi e migliorare l'efficienza.

Qual è la differenza tra un MCCB da 400 V e 690 V?

Un MCCB da 690 V ha una resistenza di isolamento e capacità di estinzione dell'arco più elevate per gestire in sicurezza le sollecitazioni di tensione più elevate.

Cosa significano 3 poli e 4 poli?

Gli interruttori tripolari proteggono tre fasi (L1, L2, L3). Gli interruttori quadripolari proteggono tre fasi più il conduttore neutro (N).
