Protezione dalla tensione del doppio display

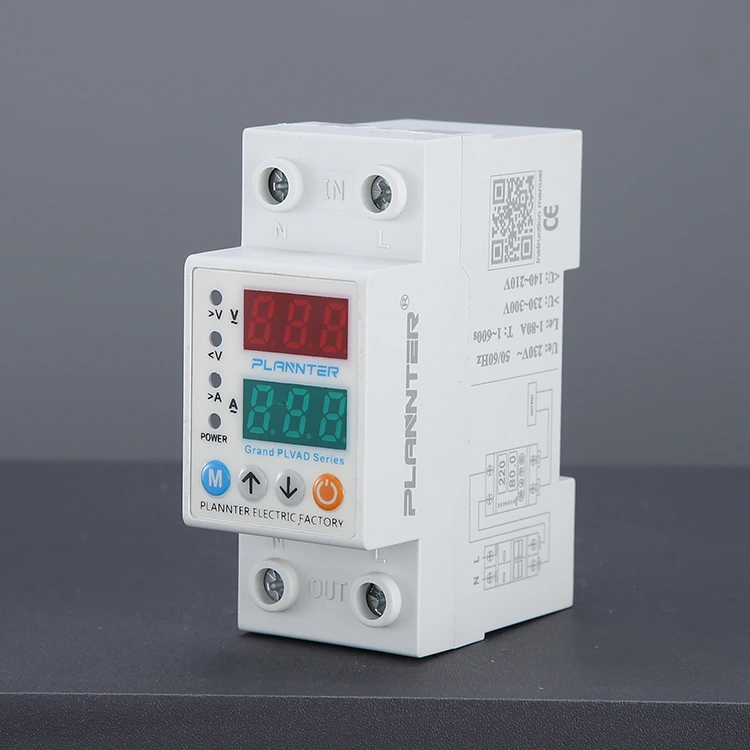

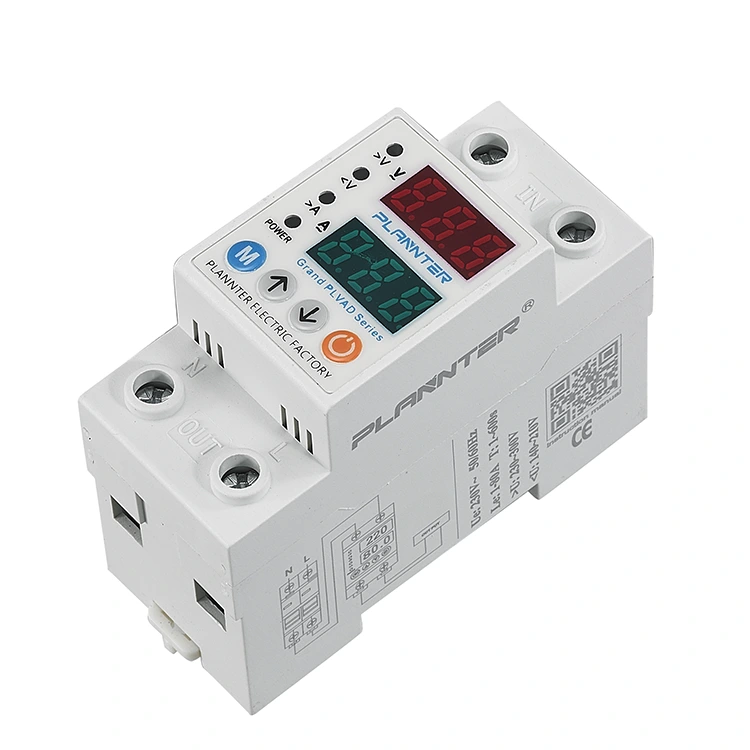

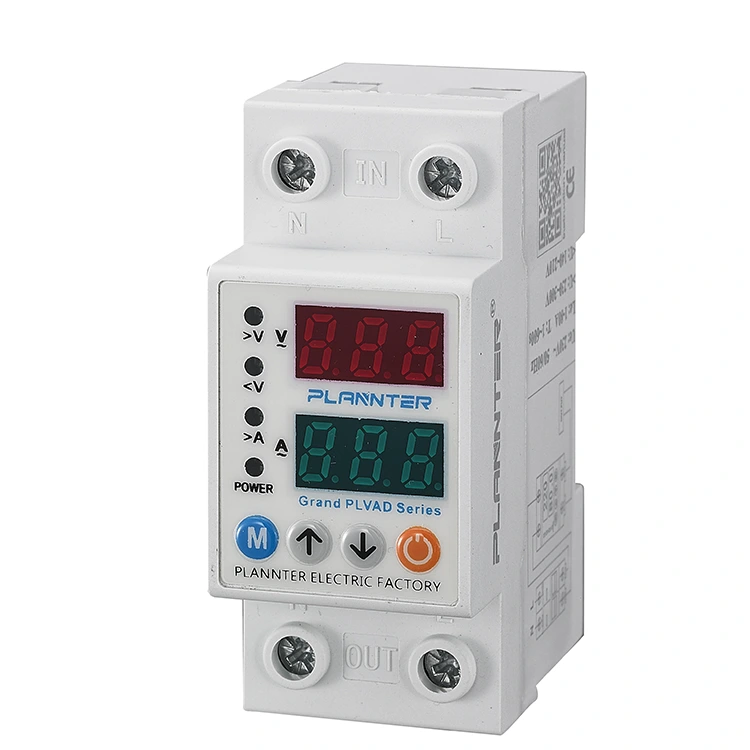

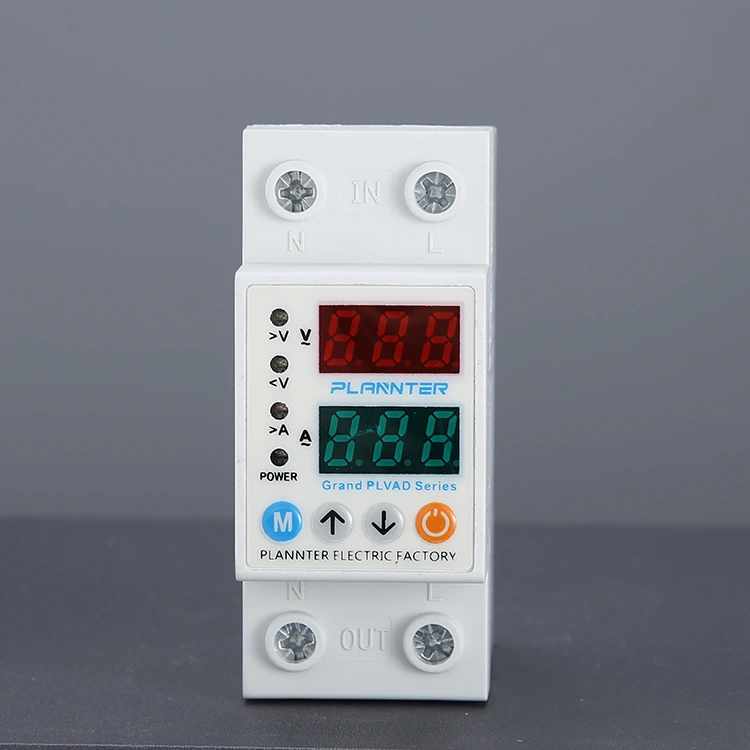

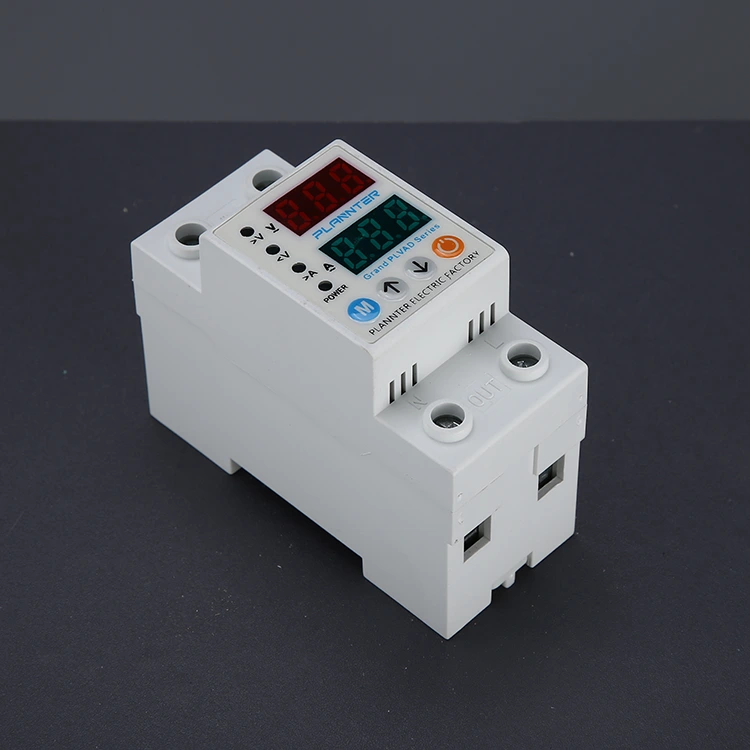

La tensione regolabile protegge i sistemi elettrici da sovratensione, sottotensione, sovracorrente e sottocorrente per diversi sistemi come gli impianti solari per prevenire danni alle apparecchiature. Fornisce un sistema di monitoraggio e protezione in tempo reale per applicazioni industriali, commerciali e residenziali. Questo protettore di tensione per doppio display PUGAO (Plannter Electric) è dotato di doppi schermi LED che forniscono una visualizzazione immediata della tensione di ingresso e della corrente di carico. Risparmia spazio grazie al montaggio su guida DIN ed è facile da configurare utilizzando i pulsanti di configurazione/su/giù/accensione/spegnimento manuale.

Caratteristiche

Protezione tensione/corrente regolata: Possiamo impostare una sovratensione personalizzabile, ad es. Soglie >230V e sovracorrente fino a 63A per monitorare e proteggere l'impianto elettrico da danni dovuti a sbalzi di potenza.

Doppio display in tempo reale: Questo protettore di tensione a doppio display è dotato di uno schermo LED digitale che monitora sia la tensione 220 V/230 V che i valori di corrente.

Allarmi con indicatori multipli: I LED rossi e verdi indicano chiaramente lo stato dell'alimentazione, le condizioni di sovratensione/sovracorrente e sottotensione/sottocorrente, fornendo monitoraggio in tempo reale e protezione affidabile del sistema per applicazioni industriali, commerciali e residenziali.

Quali sono le funzioni del protettore di tensione per doppio display?

Sebbene gli interruttori automatici forniscano principalmente protezione contro cortocircuiti e sovraccarichi, indipendentemente dai livelli di tensione, se hai bisogno di apparecchiature specializzate per risolvere problemi specifici legati alla tensione, il Dual Display Protection Protector di PUGAO è la scelta ideale.

1. Protezione da sovratensione

Quando la tensione aumenta improvvisamente, ad esempio se un filo neutro rotto fa salire la tensione fino a 380 V, il dispositivo interromperà immediatamente l'alimentazione nel momento in cui la tensione supera la soglia preimpostata, evitando così che gli apparecchi elettrici vengano danneggiati o si brucino.

2. Protezione da sottotensione

Quando la tensione scende troppo, ad esempio sotto i 170 V durante i periodi di picco di utilizzo dell'elettricità, il dispositivo disconnetterà automaticamente l'alimentazione. Ciò impedisce agli apparecchi a motore di surriscaldarsi e bruciarsi a causa del funzionamento con tensione insufficiente.

3. Protezione da sovracorrente

I prodotti PUGAO sono avanzati e altamente affidabili, dotati di funzionalità di monitoraggio della corrente integrate. Qualora la corrente superi una soglia preimpostata, il dispositivo interverrà per fornire protezione.

4. Recupero automatico

Una volta che la tensione ritorna ai livelli normali, il protettore di tensione ripristinerà automaticamente l'alimentazione dopo un breve ritardo, senza richiedere alcun intervento manuale.

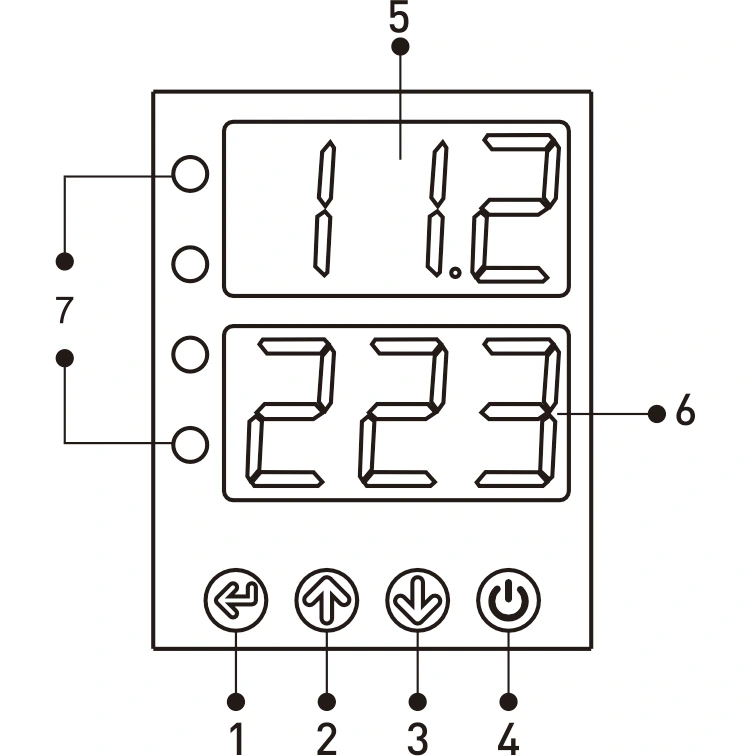

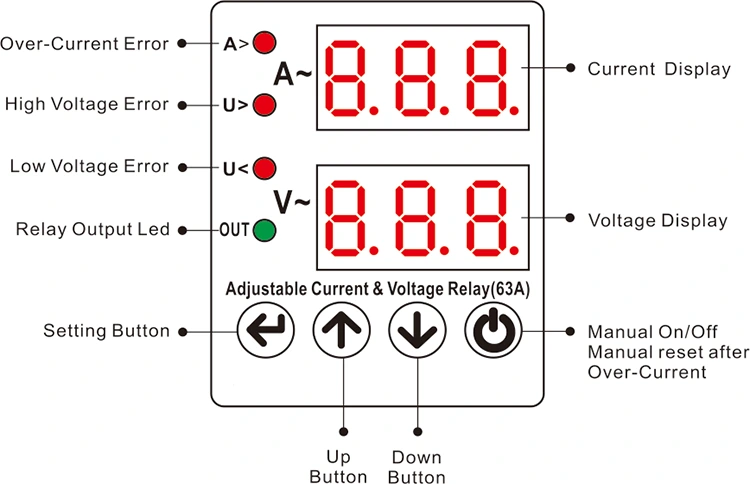

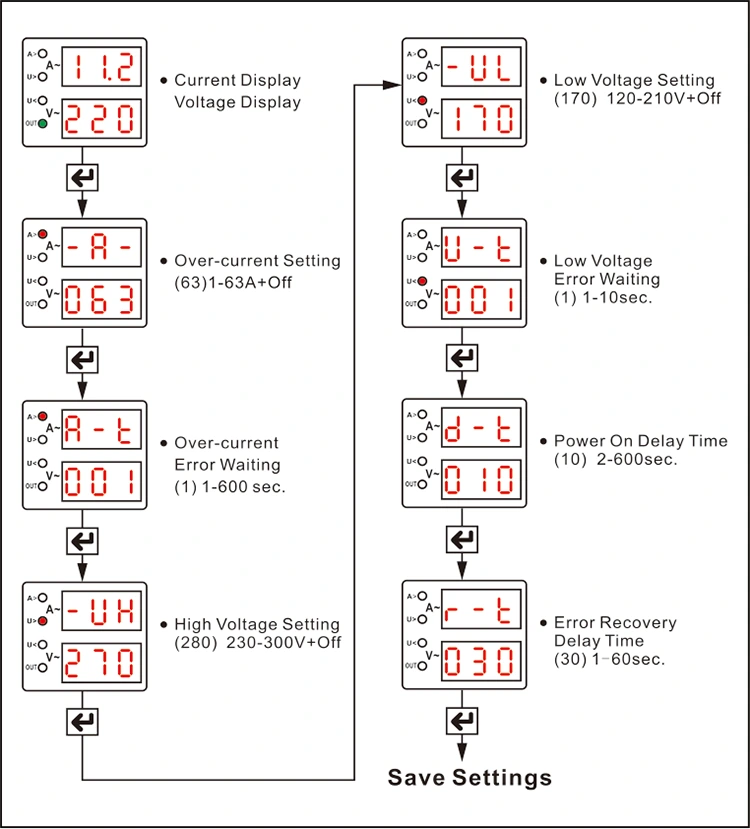

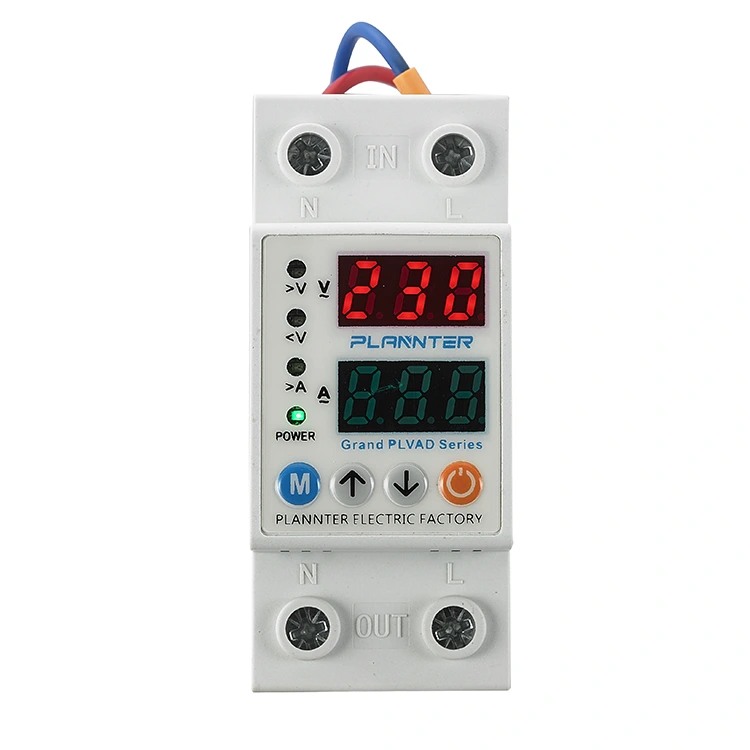

Display e pulsanti

1 - Pulsante IMPOSTA: per impostare o modificare il valore di sovracorrente, i valori di impostazione di alta/bassa tensione, errori, ecc. nella configurazione.

2 - Tasto SU: Aumenta il valore desiderato.

3 - Pulsante Giù: diminuisce il valore desiderato.

4 - Pulsante di accensione/spegnimento manuale: Utilizzato per disattivare l'uscita del dispositivo. Se in questo stato, lo schermo mostrerà "spento" e il dispositivo non si ripristinerà da solo. Se il dispositivo non è difettoso, premendo nuovamente questo pulsante si accenderà il dispositivo e lo si utilizzerà nuovamente.

5 - VISUALIZZAZIONE CORRENTE

Primo gruppo di visualizzazione: durante il funzionamento normale qui viene visualizzata la tensione in ingresso; in condizioni di non anomalia lo schermo è sempre illuminato; durante le anomalie per alta o bassa tensione il display lampeggia. Durante la programmazione, il display mostra i valori del relativo programma come sovracorrente, alta tensione/bassa tensione, attesa guasto, attesa ripristino valori impostati.

6 - Visualizzazione della tensione

Secondo Gruppo Display: Durante il normale funzionamento, visualizza il valore corrente; in stato di non guasto lo schermo rimane illuminato; in caso di guasto da sovracorrente, lo schermo lampeggia. Durante la programmazione visualizza il valore del programma corrispondente.

7 - LED:

A>: si illumina durante un guasto da sovracorrente.

V>: si illumina durante un guasto di alta tensione.

V<: si illumina durante un guasto di bassa tensione.

OUT: si illumina quando il dispositivo sta emettendo segnali.

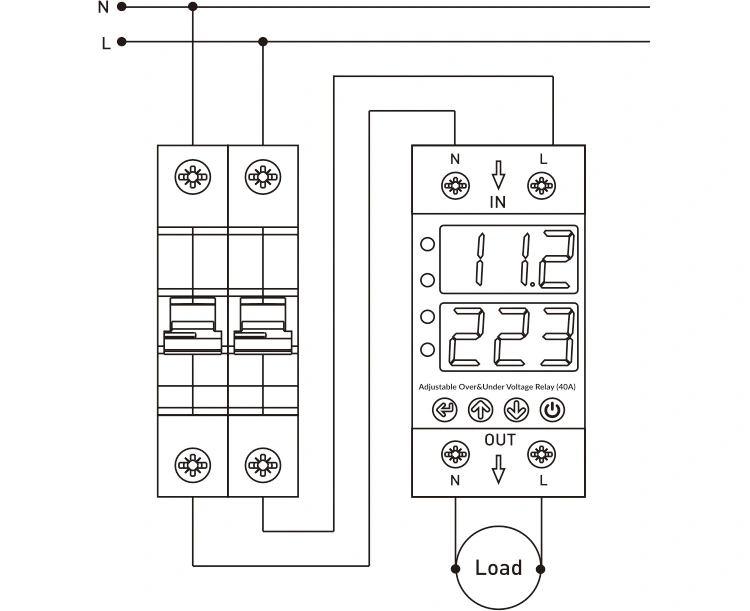

Diagramma di connessione

I fili neutro e fase dell'alimentazione devono essere collegati ai terminali "N" e "L" sulla sezione "Ingresso" del dispositivo.

Per i dispositivi che richiedono protezione da sovratensione e sottotensione, i fili neutro e fase devono essere collegati dai terminali "N" e "L" sulla sezione "Uscita" del dispositivo.

Scenari applicativi

Domande frequenti

D: Posso regolare manualmente da solo i limiti di intervento della tensione?

R: Sì. Questo è uno dei vantaggi principali dei prodotti PUGAO. È possibile regolare manualmente i seguenti parametri utilizzando i pulsanti di regolazione sul pannello di controllo:

Soglia di protezione da sovratensione

Soglia di protezione da sottotensione

Soglia di protezione da sovracorrente

Tempo di ritardo del recupero

Per passaggi di configurazione specifici, fare riferimento al manuale operativo incluso con il prodotto.

D: Perché lo schermo si illumina subito dopo aver collegato l'alimentatore, ma l'alimentazione non viene fornita subito al carico?

R: Controlla lo schermo per vedere se qualche numero lampeggia o se è in corso un conto alla rovescia. Ciò indica che la funzione di avvio ritardato della protezione è attiva.

Scopo: Evitare che gli apparecchi elettrici vengano danneggiati da improvvisi sbalzi di corrente che possono verificarsi immediatamente dopo la manutenzione o il ripristino della rete elettrica.

Raccomandazione: se si desidera che l'energia venga erogata immediatamente al momento della connessione, è possibile impostare il tempo di ritardo del ripristino sul valore minimo; tuttavia, per motivi di sicurezza dell'apparecchio, si consiglia di mantenere un certo periodo di ritardo.
