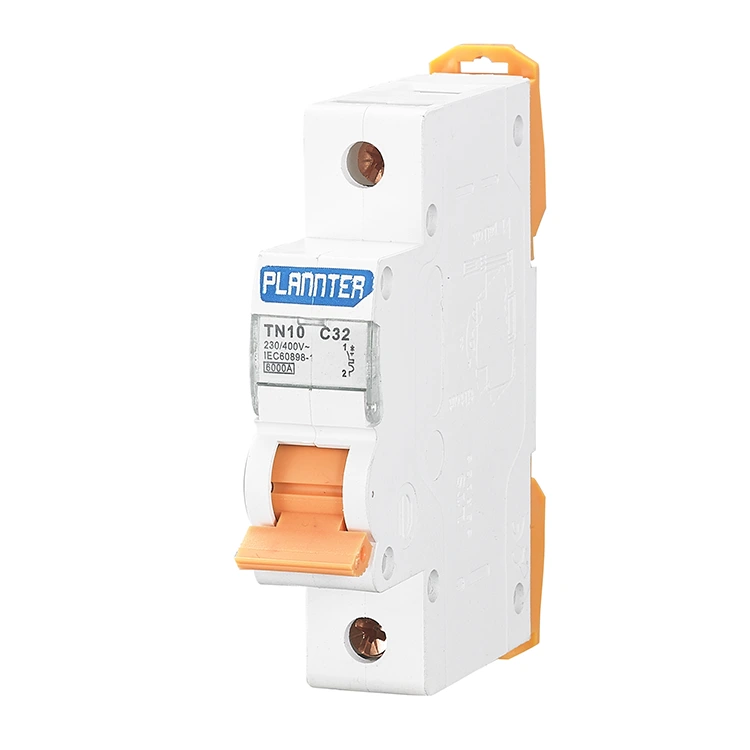

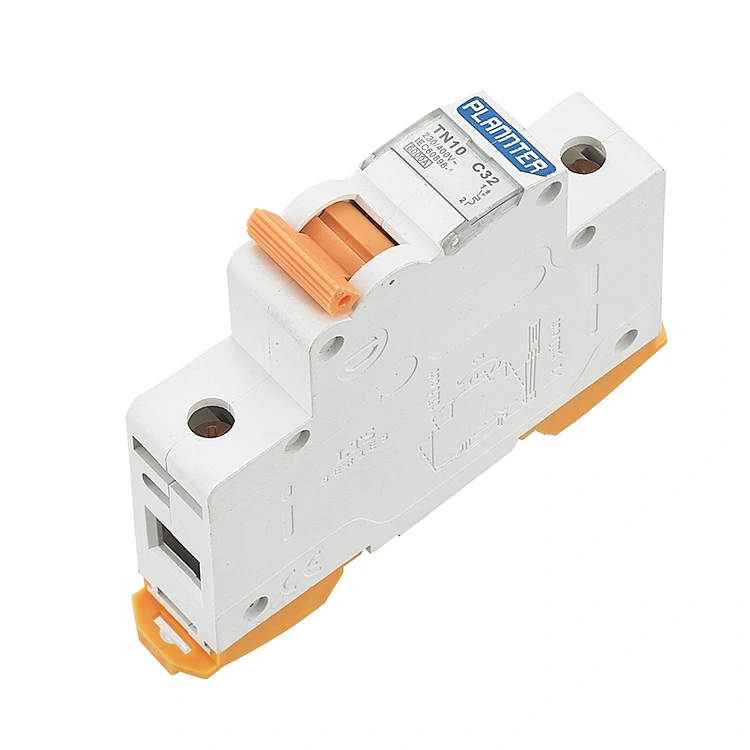

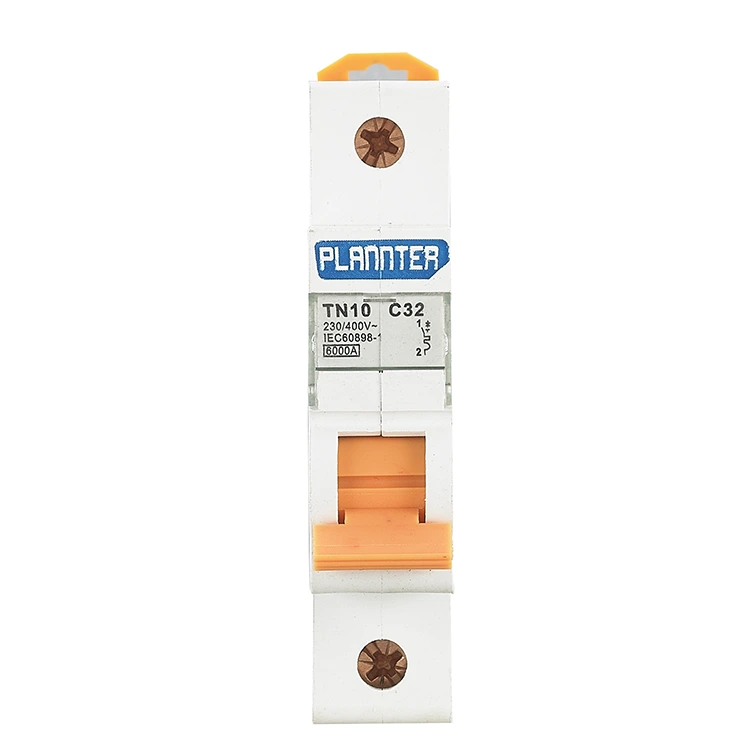

Interruttori automatici per la protezione da cortocircuito

Un interruttore automatico per la protezione da cortocircuito è un apparecchio di distribuzione dell'energia a bassa tensione. È dotato di un dispositivo spegniarco che protegge efficacemente il circuito. Negli ambienti domestici e industriali, gli interruttori automatici svolgono un ruolo simile alla combinazione di componenti elettrici come sezionatori, fusibili e relè termici per garantire il funzionamento sicuro dei circuiti.

Principio di funzionamento

Internamente, l'interruttore è dotato di due meccanismi di protezione primari: una striscia bimetallica progettata per affrontare sovraccarichi graduali e una bobina elettromagnetica dedicata alla gestione dei cortocircuiti. Per garantire la disconnessione automatica del circuito nel giro di pochi millisecondi, il dispositivo esegue la seguente sequenza operativa quando viene attivato:

Rilevamento istantaneo: Quando si verifica un cortocircuito, un massiccio aumento di corrente scorre attraverso la bobina situata all'interno dell'interruttore.

Generazione di forza magnetica: Secondo i principi dell'induzione elettromagnetica, questa corrente eccezionalmente elevata genera istantaneamente un campo magnetico immensamente potente.

Impatto meccanico: La forza generata da questo campo magnetico agisce come un martello pesante, fornendo un impatto istantaneo al meccanismo di sgancio.

Disconnessione rapida: I contatti elettrici vengono aperti con forza in pochi millisecondi, interrompendo bruscamente il flusso di corrente e impedendo così che il cablaggio si sciolga a causa del calore estremo o prenda fuoco.

Tipi di poli dell'interruttore

1. Interruttori automatici unipolari: Gli interruttori automatici per protezioni da cortocircuito hanno un solo contatto di commutazione e vengono utilizzati principalmente per circuiti monofase, come circuiti di illuminazione o prese di casa.

2. Interruttori bipolari: gli interruttori bipolari sono dotati di due contatti di commutazione per il controllo dei conduttori di fase e neutro. Gli interruttori automatici bipolari vengono solitamente utilizzati in scenari in cui è necessario controllare contemporaneamente sia i cavi di fase che quelli neutri, come controlli di motori o sistemi di alimentazione bifase.

3. Interruttori automatici tripolari: Gli interruttori automatici tripolari hanno tre contatti di commutazione che controllano tre fili di fase separati, come le apparecchiature commerciali e industriali, che richiedono il controllo simultaneo di tre linee elettriche separate per garantire una distribuzione del carico sicura ed equilibrata.

Vantaggi

1. Questi interruttori automatici per protezioni da cortocircuito adottano il metodo di montaggio su guida DIN standard da 35 mm e adottano un meccanismo di doppio rilascio magnetico-termico ad alta precisione per far fronte alla corrente di spunto istantanea;

2. Progettazione migliorata del sistema di isolamento per prevenire l'invecchiamento dell'isolamento causato dallo stress termico a lungo termine;

3. Tensione di isolamento nominale fino a AC400V, con protezione da sovratensione, adatta per la produzione di energia fotovoltaica e la complessa rete di distribuzione dell'energia;

4. Opzioni di corrente nominale da 6 A a 63 A, design compatto e modulare, per soddisfare l'illuminazione residenziale, le prese, i motori, i sistemi fotovoltaici e altri diversi scenari di domanda di carico.

5. Il prodotto supporta il servizio OEM/ODM, che soddisfa la domanda di distribuzione all'estero e personalizzazione del marchio. La fabbrica PUGAO (Plannter Electric) ha superato la certificazione internazionale del sistema di qualità ISO9001.

Scenari applicativi

Gli interruttori automatici per la protezione da cortocircuito PUGAO sono utilizzati in sistemi elettrici residenziali, commerciali e industriali, fornendo una protezione affidabile per un'ampia varietà di ambienti.

1. Sistemi di distribuzione dell'energia residenziale

Utilizzato in circuiti per illuminazione, prese di corrente ed elettrodomestici; in caso di cortocircuito causato dall'invecchiamento dei cavi o da un malfunzionamento dell'apparecchio, interrompono rapidamente l'alimentazione per evitare la bruciatura dei cavi o lo scoppio di un incendio.

2. Sistemi energetici per edifici commerciali

I nostri interruttori automatici sono adatti per sistemi di distribuzione dell'energia in ambienti commerciali come centri commerciali, edifici per uffici e hotel. Applicati sia ai circuiti principali che a quelli derivati, impediscono che i cortocircuiti causino interruzioni di corrente diffuse o danni alle apparecchiature.

3. Attrezzature industriali e linee di produzione

Utilizzato in vari tipi di macchinari industriali, motori elettrici e linee di produzione automatizzate; interrompono rapidamente l'alimentazione in caso di guasti alle apparecchiature o anomalie di cablaggio, prevenendo così danni alle apparecchiature e interruzioni della produzione riducendo al contempo i costi di manutenzione e i rischi di fermo macchina.

4. Armadi di distribuzione dell'energia e sistemi di controllo

Può essere installato all'interno di armadi di distribuzione dell'alimentazione e pannelli di controllo per fungere da componenti protettivi principali, fornendo protezione centralizzata da cortocircuiti per più circuiti. Questi sono comunemente utilizzati in progetti di ingegneria e assemblaggi di apparecchiature elettriche integrate.

5. Ambienti con elevata corrente di cortocircuito

Per i circuiti situati vicino a trasformatori o fonti di alimentazione, o in altre aree caratterizzate da elevati livelli di corrente di cortocircuito, dove sono richiesti interruttori automatici con elevato potere di interruzione, questo prodotto rappresenta la scelta ideale.

Domande frequenti

D: La protezione da cortocircuito e quella da sovraccarico sono la stessa cosa?

R: No. Sebbene siano generalmente integrati nello stesso interruttore automatico, funzionano secondo principi diversi. La protezione da sovraccarico protegge da carichi eccessivi prolungati, facendo affidamento sull'accumulo di calore; La protezione da cortocircuito protegge da correnti istantanee di elevata magnitudo, facendo affidamento sulle forze di attrazione magnetica.

D: Perché alcuni interruttori automatici hanno una potenza nominale di 6 kA, mentre altri hanno una potenza nominale di 15 kA?

R: Indica il potere di interruzione. Una valutazione di 6 kA significa che la corrente di cortocircuito massima che può interrompere in sicurezza è di 6.000 ampere. Se la corrente di cortocircuito effettiva supera questo valore, l'interruttore potrebbe esplodere. Luoghi con trasformatori di capacità maggiori richiedono interruttori automatici con poteri di interruzione più elevati; prima della selezione, consenti a PUGAO di fornirti consigli professionali o una soluzione di progettazione personalizzata.

D: Posso pulire l'interruttore? Come devo procedere?

R: Sì, ma è necessario assicurarsi prima che l'alimentazione sia completamente scollegata.

Utilizzare un panno asciutto per rimuovere la polvere dall'alloggiamento, facendo attenzione a evitare che le particelle di polvere entrino nella camera di estinzione dell'arco.

Severamente vietato: non utilizzare solventi chimici o acqua per pulire l'alloggiamento in plastica, poiché ciò potrebbe compromettere le prestazioni dei materiali ignifughi o causare cortocircuiti interni.
