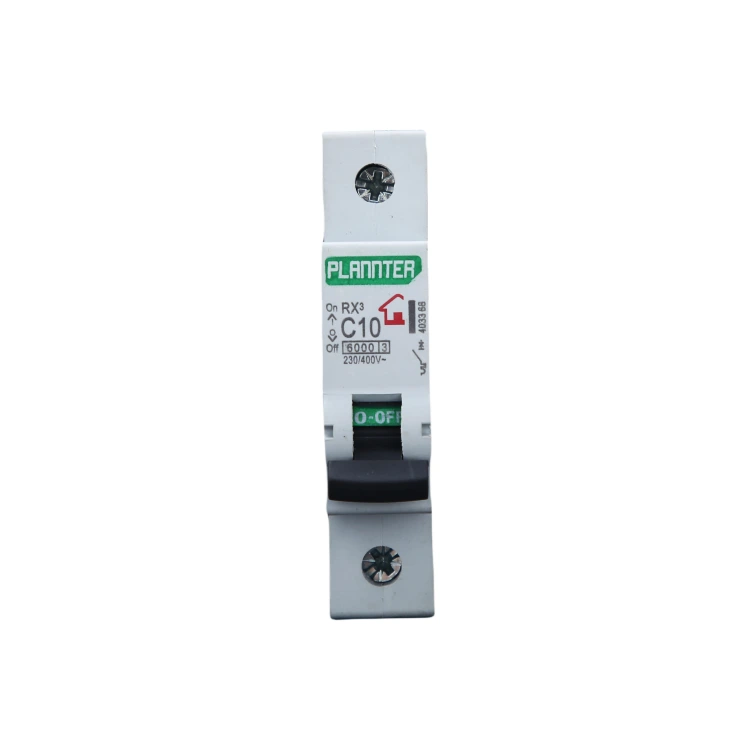

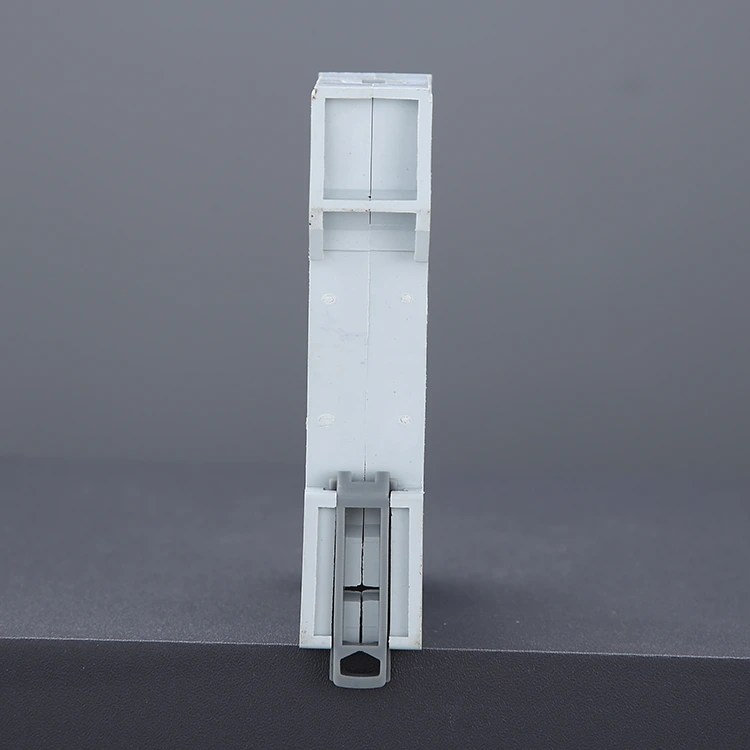

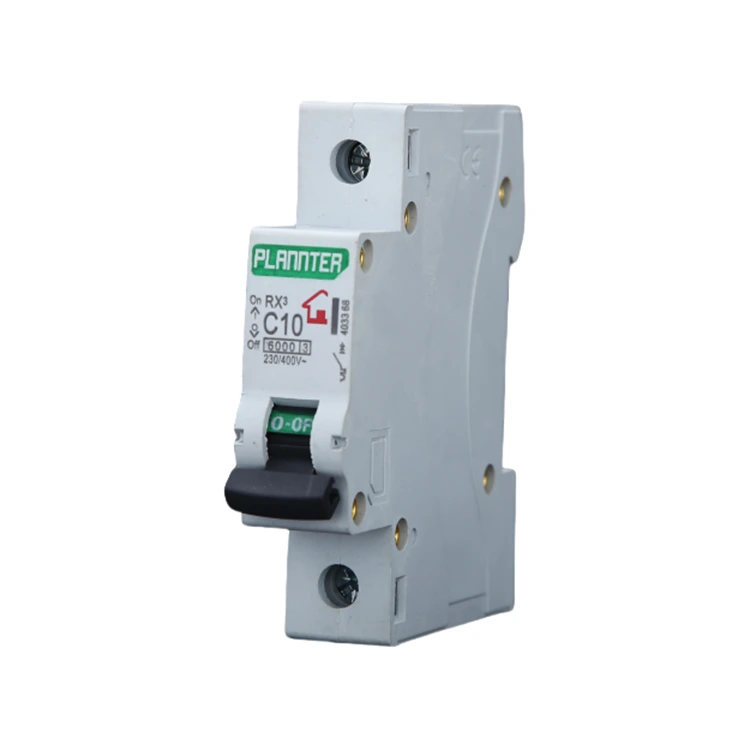

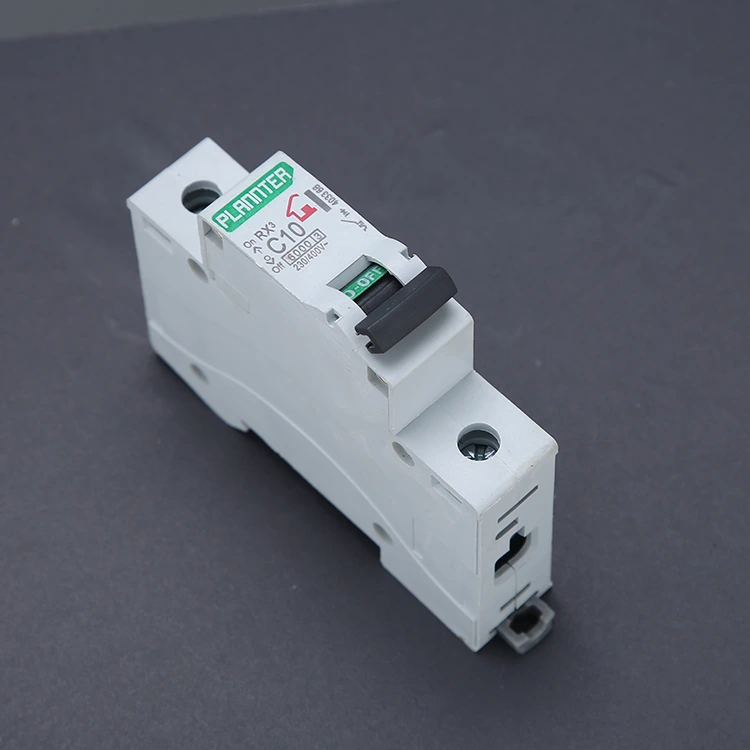

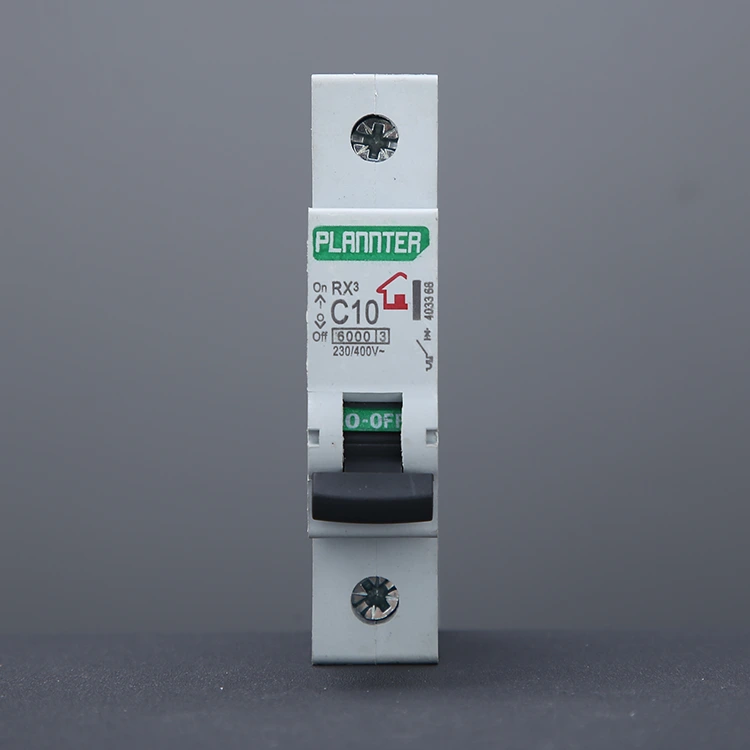

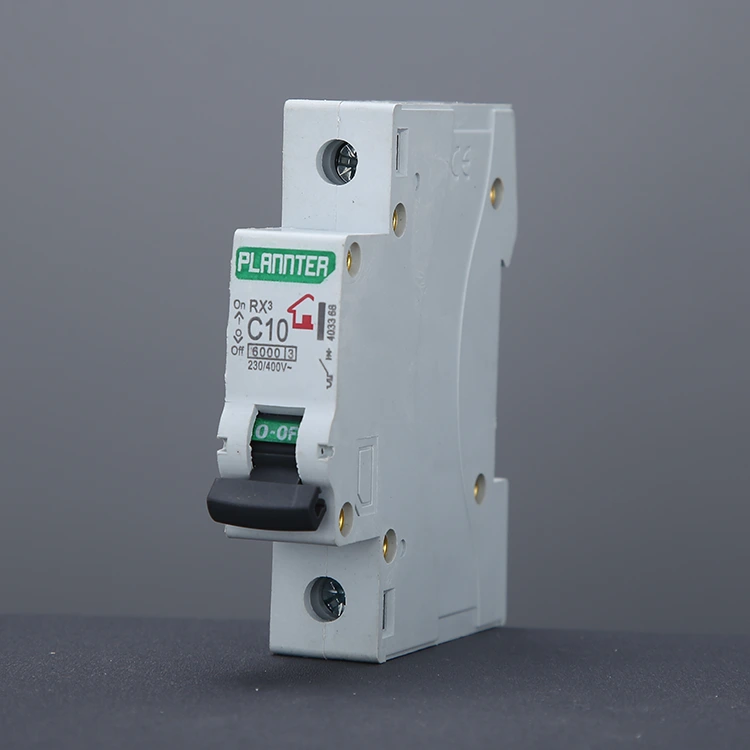

Interruttore automatico dell'aria

PUGAO (Plannter Electric) è un produttore e fornitore professionale in Cina. Il volume del nostro interruttore automatico Air-Switch (MCB) è solo 1/3 rispetto ai prodotti tradizionali (standard 1P larghezza 18 mm), supporta il montaggio su guida, il tempo di sostituzione può essere controllato entro 2 minuti e il guscio trasparente è comodo per la risoluzione dei problemi. Prestazioni di sicurezza, con rilascio termico da sovraccarico e doppia protezione magnetica da cortocircuito, la tecnologia di estinzione dell'arco può resistere a una tensione di recupero di 400 V, tempo di estinzione dell'arco <0,1 secondi.

Ampia adattabilità, l'interruttore automatico con interruttore ad aria è adatto per ambienti da -5°C a 40°C. I vantaggi economici sono dimostrati da una durata di 10.000 operazioni a un costo inferiore del 40% rispetto ai sistemi con fusibili. Le applicazioni includono la protezione di circuiti domestici e industriali, dove la scelta deve concentrarsi sulla corrente nominale (6A-125A), sul potere di interruzione (6kA per uso domestico, ≥10kA per industriale.

Che cos'è un interruttore automatico con interruttore in aria?

Un interruttore automatico Air-Switch è un dispositivo di protezione del circuito che utilizza l'aria come mezzo di estinzione dell'arco. È progettato per interrompere automaticamente l'alimentazione in caso di sovraccarico o cortocircuito, salvaguardando così la sicurezza sia del cablaggio che dell'apparecchiatura.

Quando l'interruttore interrompe un flusso di corrente elevata, tra i contatti si forma un arco elettrico intenso e ad alta temperatura. Se questo arco non viene spento tempestivamente, può bruciare l'interruttore o addirittura innescare un incendio.

L'interruttore dell'aria è dotato di una camera interna di estinzione dell'arco appositamente progettata. Quando viene generato un arco, viene spinto in questa camera, dove viene segmentato in numerosi archi più piccoli e rapidamente raffreddato dall'aria circostante, determinando l'estinzione dell'arco.

Applicazione

1. Protezione degli elettrodomestici: gli interruttori automatici miniaturizzati sono ampiamente utilizzati nei condizionatori d'aria, nelle lavatrici e in altri elettrodomestici per garantire la sicurezza dell'elettricità domestica. Proteggere le attrezzature e la sicurezza personale.

2. Applicazioni industriali: Gli interruttori automatici Air-Switch sono molto importanti nell'automazione industriale, nei sistemi di alimentazione e nelle apparecchiature di comunicazione, nella protezione da sovraccarico e cortocircuito, che possono garantire un funzionamento stabile anche in sistemi elettrici complessi.

Vantaggio

Buone prestazioni di sicurezza: PUGAO ha un proprio team tecnico e adotta una tecnologia di controllo elettronico avanzata, che ha una funzione di protezione super sicura e può interrompere automaticamente l'alimentazione quando l'elettricità è anormale, prevenendo così efficacemente incendi e altri incidenti.

Facile installazione e manutenzione: compatto e conveniente, sia che si installino nuove apparecchiature o si revisionino circuiti, è facile e veloce per la manutenzione e la sostituzione quotidiana.

Forte applicabilità: Gli interruttori automatici Air-Switch possono essere personalizzati in base alle esigenze dei diversi sistemi elettrici, inclusi parametri di specifica, marchi, ecc.

Raccomandazioni per l'uso

1. Selezionare la corrente nominale corretta

La corrente nominale dell'interruttore automatico Air-Switch deve essere ≥ 1,2 - 1,5 volte la corrente di carico effettiva. La selezione di un valore troppo basso può portare a interventi frequenti, mentre la selezione di uno troppo alto compromette la sensibilità della protezione. Fornisci i dettagli specifici del tuo progetto e PUGAO valuterà le tue esigenze e consiglierà una soluzione adeguata.

2. Selezionare la curva di intervento appropriata in base al carico

Tipo B: Illuminazione e carichi resistivi

Tipo C: apparecchiature per uso generale, prese di corrente e piccoli motori

Tipo D: apparecchiature con correnti di spunto elevate e motori di grandi dimensioni

Se non sei sicuro, dai la priorità alla selezione della curva C, poiché offre la massima versatilità.

3. Installazione corretta

Quando si installa l'ACB, è necessario montarlo su una guida DIN standard. I terminali del cablaggio devono essere serrati saldamente per evitare l'allentamento e il conseguente surriscaldamento. Utilizzare cavi conformi ai requisiti di calibro specificati (ad esempio, per una classificazione di 32 A, si consiglia una sezione trasversale del cavo ≥ 4 mm²).

Ambiente di installazione consigliato: installare all'interno di una scatola di distribuzione asciutta e ben ventilata. Evitare l'esposizione a temperature elevate, umidità o ambienti corrosivi; se necessario, installare un ulteriore involucro protettivo.

4. Evitare il funzionamento prolungato a pieno carico

Si consiglia di mantenere la corrente operativa effettiva entro il 70%–80% del valore nominale. Il funzionamento prolungato a pieno carico può comportare un eccessivo aumento della temperatura e una riduzione della durata.

Guasti comuni e risoluzione dei problemi

I guasti negli interruttori automatici con interruttore pneumatico derivano in genere da sovraccarico, cablaggio inadeguato o selezione errata del prodotto. Garantendo la corretta selezione del prodotto, una corretta installazione e ispezioni regolari, è possibile evitare efficacemente oltre il 90% dei potenziali problemi.

Insieme alla consegna del prodotto, forniamo consigli completi relativi all'installazione, all'utilizzo e alla manutenzione; il seguente elenco di problemi comuni funge da utile riferimento.

1. Scatti frequenti

Sintomo: Dopo aver utilizzato apparecchi ad alta potenza per un certo periodo di tempo, l'interruttore automatico scatta automaticamente e l'interruttore risulta notevolmente caldo al tatto.

Cause:

Carico eccessivo: la corrente totale assorbita dagli apparecchi che funzionano all'interno del circuito supera la capacità di corrente nominale dell'interruttore.

Temperatura ambiente elevata: una scarsa dissipazione del calore all'interno della scatola di distribuzione provoca l'attivazione prematura dei componenti di rilevamento termico interno dell'interruttore.

Soluzione: Ridurre il numero di apparecchi ad alta potenza collegati allo stesso circuito per distribuire il carico.

Se il carico è effettivamente necessario e le specifiche di cablaggio esistenti lo consentono, passare a un interruttore automatico con una corrente nominale più elevata.

2. Intervento istantaneo

Sintomo: Immediatamente dopo aver chiuso l'interruttore o collegato un apparecchio specifico, l'interruttore scatta istantaneamente, spesso accompagnato da un forte scoppio o da una scintilla visibile.

Cause:

Cortocircuito di linea: il filo sotto tensione è entrato in contatto diretto con il filo neutro.

Apparecchio danneggiato: si è verificato un guasto elettrico interno o un cortocircuito in uno degli apparecchi collegati.

Soluzione: Non tentare di forzare ripetutamente la chiusura dell'interruttore. Scollega tutti gli apparecchi collegati a quel circuito specifico, quindi prova a chiudere nuovamente l'interruttore.

Se l'interruttore non scatta più significa che uno degli apparecchi è difettoso; se continua a scattare, significa che il cablaggio incorporato nel muro è danneggiato e richiede l'ispezione da parte di un elettricista professionista.

3. La leva di attivazione/disattivazione non si ripristina

Sintomo: Dopo lo scatto, la leva a ginocchiera sembra allentata o molle; quando viene spinto in posizione "ON", ritorna immediatamente in posizione "OFF".

Cause:

Guasto non risolto: sulla linea è ancora presente un cortocircuito o un grave sovraccarico; il meccanismo di "sgancio libero" dell'interruttore si attiva per fornire protezione.

Danno al meccanismo interno: a seguito di un evento di cortocircuito estremo, i contatti interni potrebbero essersi saldati insieme o le molle meccaniche potrebbero aver subito danni da fatica.

Soluzione: Innanzitutto, verificare se il pulsante di ripristino sul dispositivo a corrente residua (RCD) non è riuscito a fuoriuscire.

Se non si riesce a chiudere l'interruttore anche dopo aver escluso guasti esterni, significa che l'interruttore stesso è danneggiato e deve essere sostituito.

4. Surriscaldamento del terminale o scolorimento dell'alloggiamento

Sintomo: Viene rilevato un odore di bruciato oppure l'alloggiamento in plastica attorno ai terminali del cablaggio dell'interruttore appare ingiallito o annerito.

Cause:

Collegamenti allentati: questo costituisce il pericolo più pericoloso. Il mancato serraggio corretto delle viti aumenta la resistenza di contatto, generando calore estremo.

Calibro del filo non corrispondente: l'uso di fili troppo sottili comporta il trasferimento del calore direttamente all'interruttore automatico.

Soluzione: Interrompere immediatamente l'alimentazione! Taglia via le estremità bruciate dei fili, spela nuovamente l'isolamento e stringi saldamente le viti. Se la custodia dell'interruttore si è deformata a causa del calore, è necessario sostituire l'intera unità.

5. Suono ronzante distinto durante il funzionamento

Sintomo: Durante il funzionamento l'interruttore emette un ronzio elettromagnetico debole ma continuo (caratteristico delle correnti AC).

Cause:

Vibrazioni del meccanismo elettromagnetico: l'armatura elettromagnetica interna non è uniforme oppure sono entrati oggetti estranei nel meccanismo.

Carico di corrente elevato: quando si funziona quasi alla piena capacità, le forze del campo magnetico provocano una leggera risonanza dei componenti interni.

Soluzione: un ronzio molto debole è in genere normale. Tuttavia, se il suono è forte o intenso, soprattutto se accompagnato da surriscaldamento, indica che i componenti interni stanno invecchiando; si consiglia la sostituzione dell'unità.
