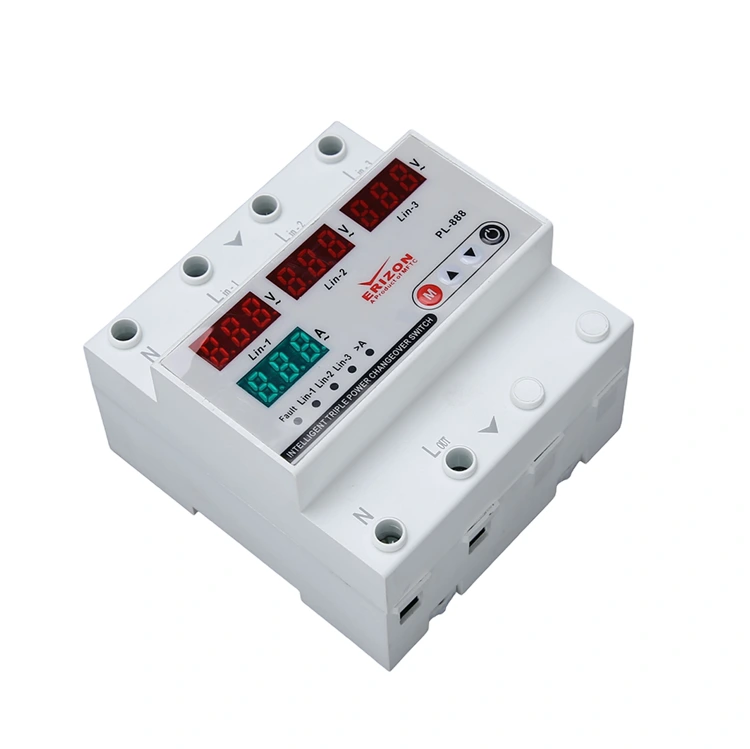

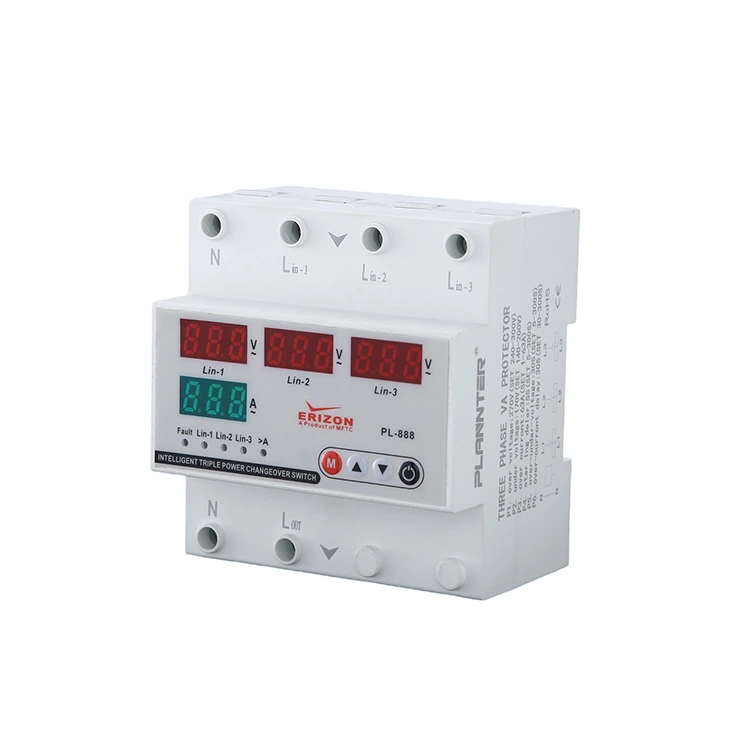

Protettore di tensione trifase a quattro display

Questo protettore di tensione trifase a quattro display presenta sovratensione, sottotensione e sovracorrente. L'uso di uno speciale chip di misurazione garantisce che l'errore di misurazione dei parametri elettrici come potenza e consumo energetico sia entro ±1%. È dotato di un display LCD a doppio schermo per il monitoraggio in tempo reale, i valori di corrente e tensione. Inoltre, può personalizzare la soglia di sovratensione/sottotensione, il valore di sovracorrente e il tempo di ritardo dell'azione per soddisfare i requisiti applicativi di diversi scenari.

Vantaggi

1. Proteggi le apparecchiature elettriche e prolunga la durata degli elettrodomestici: moderni elettrodomestici come frigoriferi, condizionatori, televisori, computer e così via. Sovratensione, che potrebbe bruciare la scheda elettronica, il motore o altri componenti principali dell'apparecchio o addirittura provocare un incendio. Sovratensione: potrebbe bruciare la scheda elettronica, il motore o altri componenti principali dell'apparecchio. Ad esempio, i moduli di alimentazione dei computer o i compressori dei condizionatori d'aria tendono a surriscaldarsi in caso di sovratensione e possono persino provocare incendi. Sottotensione: potrebbe causare il mancato avvio normale dell'apparecchio o un funzionamento irregolare. Installando un protettore di tensione trifase a quattro display, è possibile interrompere rapidamente l'alimentazione in caso di tensione anomala, prevenendo danni a grandi elettrodomestici, server e così via.

2. Migliorare la sicurezza elettrica e prevenire incidenti di sicurezza: la tensione anomala non solo danneggia gli apparecchi elettrici, ma può anche causare incidenti di sicurezza. Ad esempio, una tensione eccessiva può causare il deterioramento dell'isolamento del cavo, aumentando il rischio di cortocircuito o incendio. La sottotensione porta al surriscaldamento del motore, causando sovraccarico della linea o incendio elettrico.

3. Conveniente, basso costo: il protettore di tensione trifase a quattro display è conveniente, facile da installare e ha bassi costi di manutenzione. Se non si installa, questo dispositivo potrebbe verificarsi a causa di una tensione anomala causata da costi di riparazione o sostituzione elettrica. Inoltre, questa protezione ha una funzione di ripristino automatico, che riduce l'operazione manuale dell'utente ed è più sicura e conveniente.

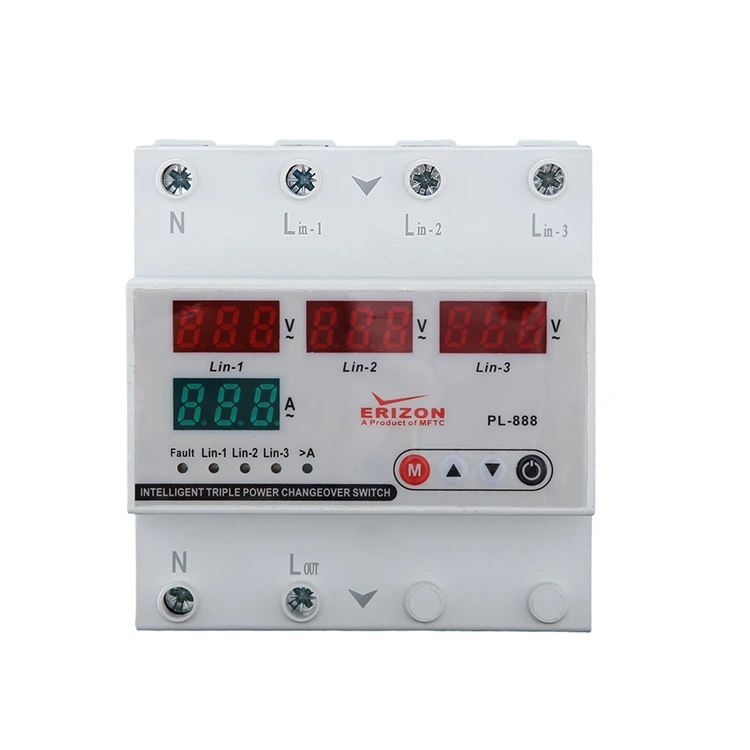

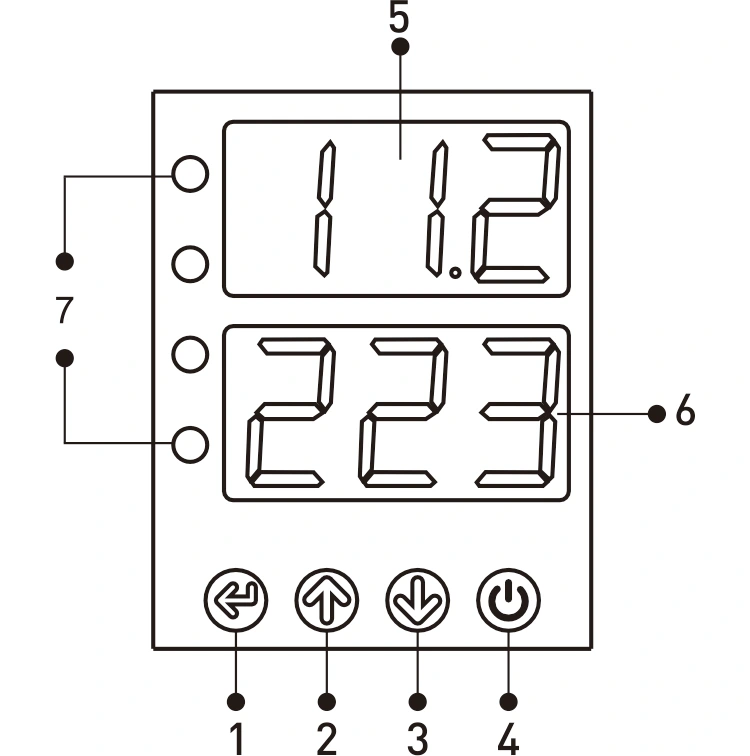

Display e pulsanti

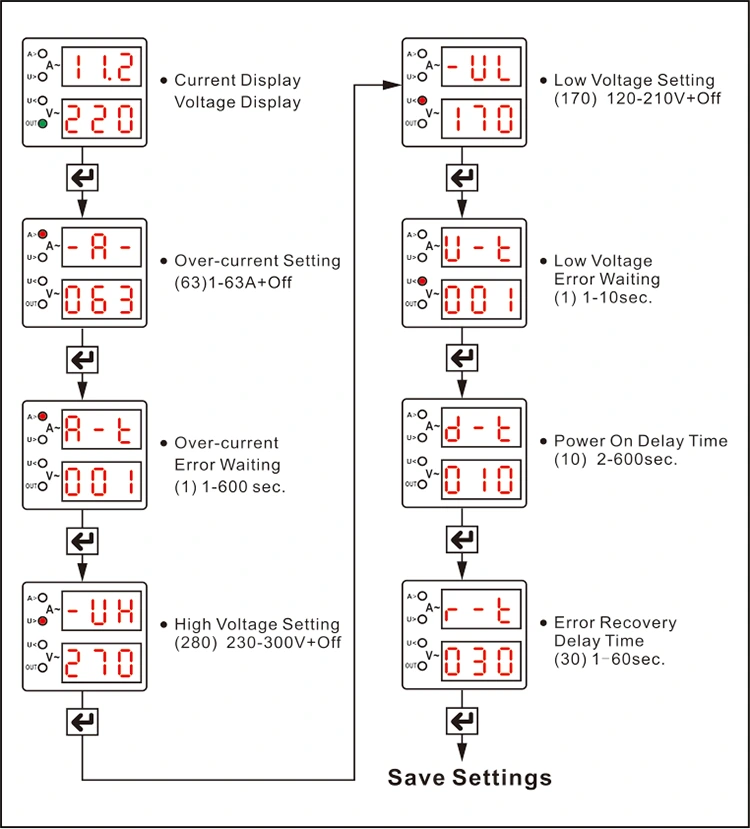

1 - Pulsante SET: questo pulsante viene utilizzato per salvare dopo aver impostato/modificato i valori di sovracorrente e i valori di impostazione ed errore di alta/bassa tensione

tempo di attesa.

2 - Pulsante SU: Aumenta il valore richiesto.

3 - Pulsante Giù: riduce il valore richiesto.

4 - Pulsante di accensione/spegnimento manuale

viene utilizzato per controllare l'accensione/spegnimento dell'uscita del dispositivo. Quando l'uscita è disattivata, sullo schermo verrà visualizzata la parola "OFF" e il dispositivo non si ripristinerà automaticamente in questo stato. Se il dispositivo non è difettoso, premere nuovamente questo pulsante per riavviare il dispositivo e riprendere il normale utilizzo.

5 - VISUALIZZAZIONE CORRENTE

AREA DI VISUALIZZAZIONE PRINCIPALE: Durante il normale funzionamento, la tensione di ingresso viene visualizzata qui in tempo reale. Lo schermo rimane illuminato quando il dispositivo non è difettoso; in caso di guasto con tensione anomala (troppo alta o troppo bassa), il display lampeggerà in allarme. Durante l'impostazione dei parametri, il display mostrerà in modo sincrono i valori impostati dei relativi elementi di programmazione (incluso il valore di protezione da sovracorrente, soglie di alta e bassa tensione, ritardo guasto e ritardo ripristino e altri parametri).

6 - Visualizzazione della tensione

Gruppo doppio display: durante il normale funzionamento del dispositivo qui viene visualizzato il valore della corrente attuale e lo schermo è sempre illuminato in condizioni di non anomalia; in caso di anomalie (es. sovracorrente) il display lampeggia come allarme. Durante la parametrizzazione qui vengono visualizzati i valori delle corrispondenti voci programmate.

7 - Descrizione dell'indicatore

A>: Questo indicatore si accende quando si verifica un guasto da sovracorrente.

V>: questo indicatore si accende quando si verifica un guasto di sovratensione.

V<: questo indicatore si accende quando si verifica un guasto di bassa tensione.

Out: questo indicatore si accende quando il dispositivo avvia l'uscita.

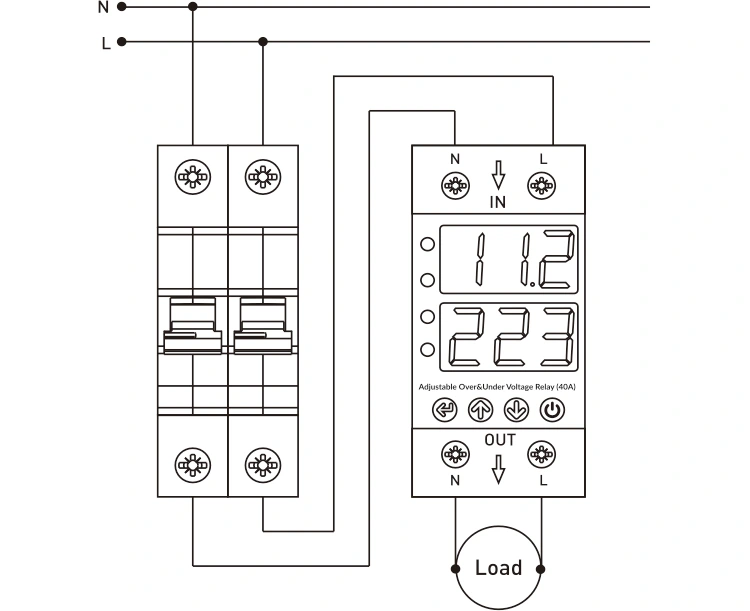

Schema elettrico

I fili neutro e fase della rete devono essere collegati ai terminali "N" e "L" sul lato "Ingresso" del dispositivo.

I fili neutro e fase dei dispositivi che richiedono protezione da sovratensione e sottotensione devono essere prelevati dai terminali "N" e "L" sul lato "uscita" del dispositivo.

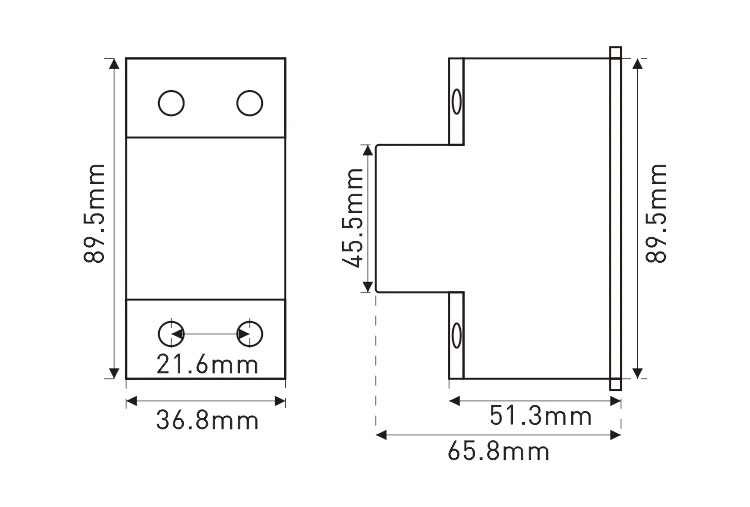

Dimensioni
