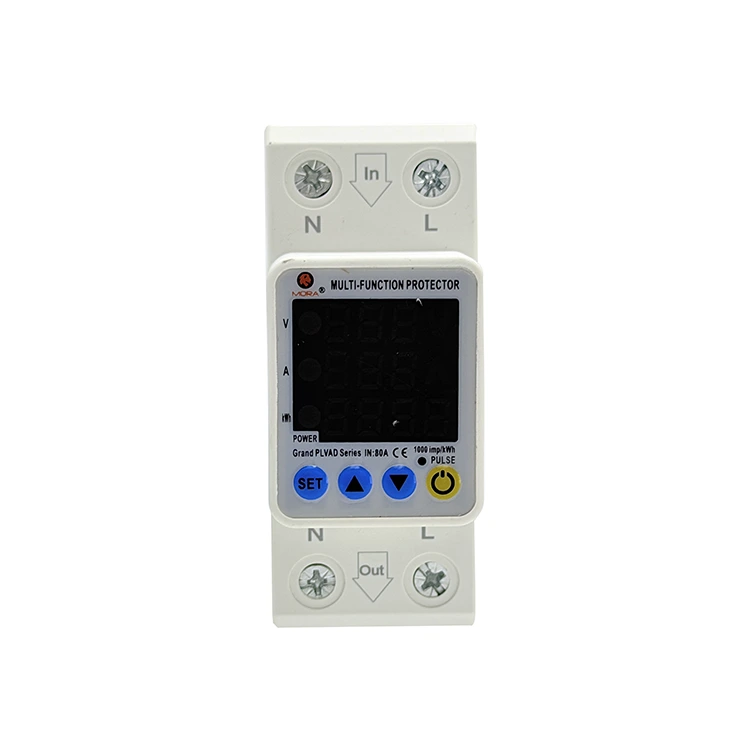

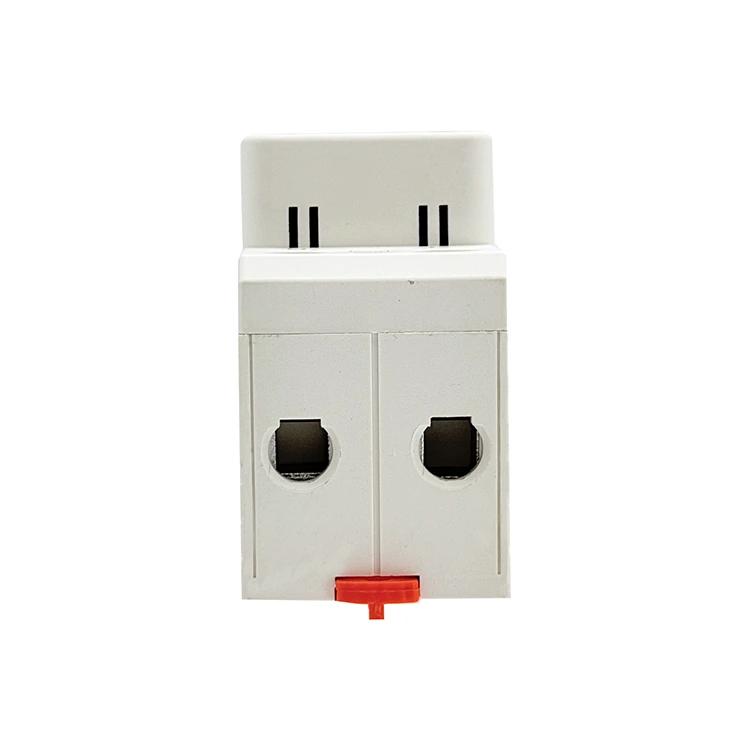

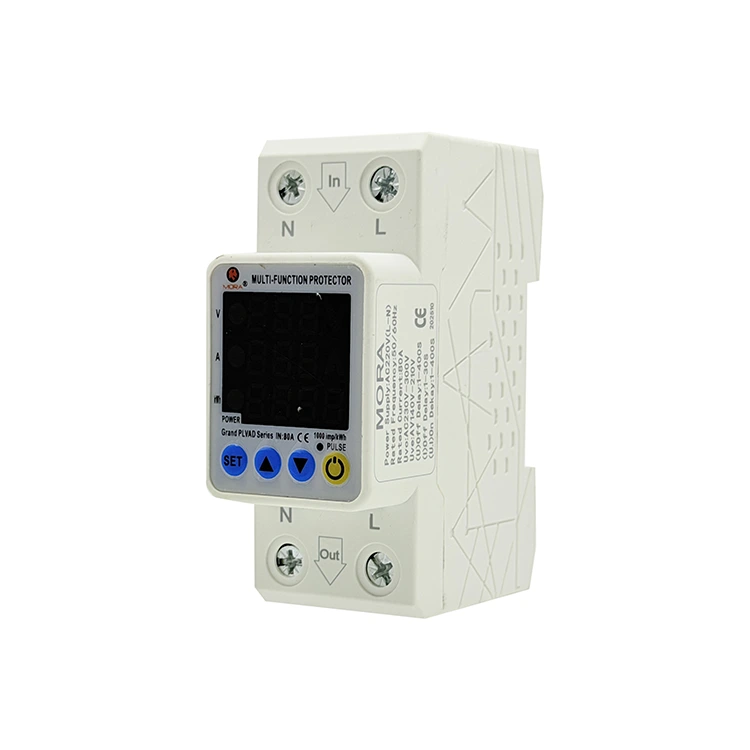

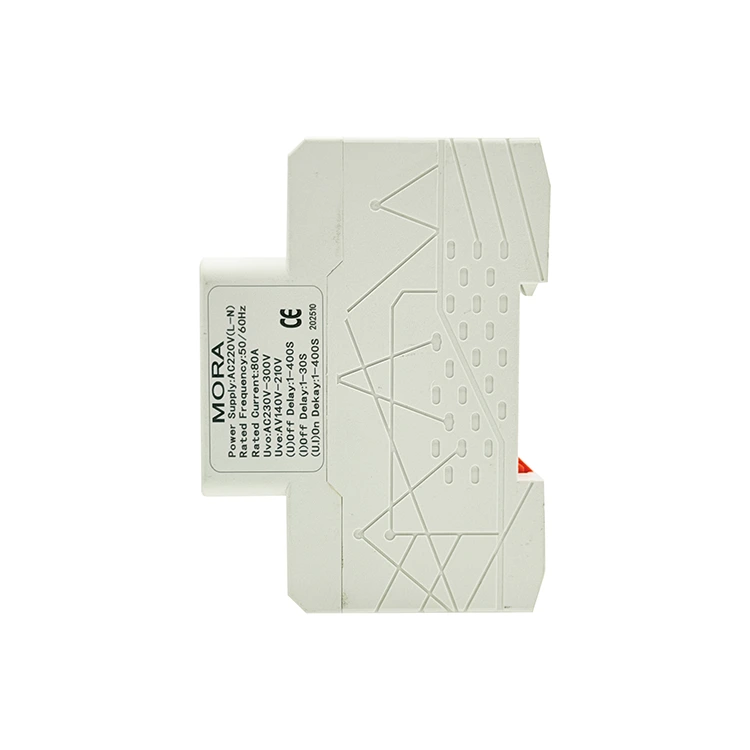

Display triplo tipo M con protezione di tensione a riconnessione automatica 2P

I team di procurement che acquistano quadri per infrastrutture remote necessitano di moduli di protezione intelligenti in grado di ripristinarsi automaticamente in caso di interruzioni temporanee dell'alimentazione per massimizzare i tempi di attività del sistema. Progettato e costruito da Pugao (Mora), il triplo display con protezione di tensione di riconnessione automatica 2P ad alte prestazioni di tipo M è progettato specificamente per queste applicazioni non presidiate. Andando oltre i relè di ripristino manuale di base, questo dispositivo è dotato di un algoritmo di richiusura automatica intelligente che monitora le condizioni della rete dopo uno scatto. Una volta che la tensione di rete si stabilizza entro parametri sicuri per un periodo di conto alla rovescia impostato, il meccanismo interno motorizzato chiude automaticamente il circuito, ripristinando l'alimentazione agli array di telecomunicazioni a valle, alle reti di sicurezza o ai sistemi di monitoraggio meteorologico.

Array a tripla finestra con integrazione del contatore di errori

Display sincrono di dati multidimensionali: il triplo display del protettore di tensione di riconnessione automatica 2P di tipo M presenta rispettivamente la tensione in tempo reale, la corrente in tempo reale e i tempi di guasto cumulativi, con una chiara classificazione dei dati e una visione completa dello stato operativo del circuito su una schermata.

Avviso tempestivo di guasto quantificabile: il contatore di guasti integrato può registrare il numero di interventi per sovratensione e sovracorrente nel ciclo operativo. Il personale di manutenzione può valutare la stabilità della rete in loco e lo stato di invecchiamento delle apparecchiature a valle attraverso i dati sui guasti, realizzando una manutenzione predittiva.

Vantaggi principali del prodotto

Elimina i rotoli di camion O&M remoti

• Risolvere i punti critici della manutenzione remota: per le stazioni base cellulari, le stazioni meteorologiche di montagna e le stazioni di pompaggio non presidiate, le fluttuazioni transitorie della rete causeranno l'intervento e lo spegnimento dei relè di protezione tradizionali, richiedendo un ripristino manuale in loco con tempi e costi di manodopera elevati.

• Massimizzare il tempo di attività del sistema: realizza il monitoraggio automatico dei guasti dell'intero processo, la valutazione della stabilità e il ripristino della richiusura meccanica. Per anomalie temporanee della rete, il triplo display di protezione della tensione di riconnessione automatica 2P di tipo M completa in modo indipendente il ripristino dell'alimentazione senza intervento umano, riducendo notevolmente i costi di O&M e migliorando la velocità di funzionamento continuo delle apparecchiature.

Ciclo di richiusura regolabile e blocco di sicurezza intelligente

• Prevenire danni secondari da guasto: per guasti permanenti da cortocircuito, la richiusura ripetuta causerà danni termici alle linee e alle apparecchiature. Il dispositivo di protezione della tensione di riconnessione automatica 2P tipo M con triplo display supporta l'impostazione personalizzata del numero massimo di tentativi di richiusura.

• Blocco automatico di sicurezza: quando i tempi di richiusura preimpostati sono esauriti e il guasto persiste, il sistema bloccherà il meccanismo di azionamento del motore, attiverà l'allarme di guasto e manterrà il circuito isolato per evitare pericolose commutazioni cicliche.

Parametri di prestazione tecnica

• Opzioni corrente operativa nominale: carico nominale continuo 40 A / 63 A

• Regolazione del tempo di richiusura automatica: intervallo massimo da 1 secondo a 900 secondi

• Cicli di richiusura continui massimi: da 1 a 30 tentativi configurabili prima del blocco

• Precisione del monitoraggio della tensione/Intervallo di corrente: variazione di ±1%/lettura dinamica da 0,5 A a 63 A

• Capacità della sezione trasversale del terminale: fino a 25 mm² solido / 16 mm² intrecciato con puntale (morsetto M5)

• Rigidità dielettrica del telaio: barriera isolante verificata da 2,5 kV

• Conformità e certificazioni: certificazione CE, conformità RoHS, conformità agli standard strutturali EN 60947-1

Domande frequenti

D: Se la rete scende completamente a 0 V, il motore ha potenza residua sufficiente per proteggere l'ingranaggio a valle?

R: Sì. Dotato di un banco di condensatori industriali per l'accumulo di energia ad alta capacità, in caso di improvviso blackout totale della rete, l'energia elettrica immagazzinata può azionare il meccanismo del motoriduttore per completare l'azione di sgancio istantanea, forzando i contatti ad aprirsi e bloccarsi in modo sicuro, garantendo l'assenza di perdite di potenza sul lato carico prima che l'alimentazione di controllo sia completamente esaurita.

D: Cosa succede quando si raggiunge il limite massimo di richiusura in caso di guasti persistenti della rete?

R: In caso di guasti permanenti al circuito, dopo aver completato i tentativi di richiusura preimpostati senza ripristino della rete, il triplo display di protezione della tensione di riconnessione automatica 2P di tipo M bloccherà automaticamente la funzione di guida del motore, disabiliterà tutte le azioni di richiusura automatica e manterrà il circuito aperto. Evita la commutazione ciclica infinita in circuiti difettosi, protegge le strutture meccaniche interne e le linee a valle dai danni termici e richiede la risoluzione dei problemi manuale e il ripristino per il ripristino.

D: In che modo il controller distingue le sovratensioni transitorie dai cortocircuiti permanenti?

R: Il sistema integra un meccanismo di rilevamento doppio con rilevamento della tensione e campionamento della corrente. Durante il rilevamento della richiusura, se la tensione di rete è stabile ma viene generato un grande picco di corrente istantaneo, l'MCU lo giudicherà immediatamente come un guasto di cortocircuito permanente, attiverà uno scatto istantaneo senza eseguire un ritardo di richiusura e proteggerà la struttura di commutazione interna da danni da impatto ad alta corrente.
