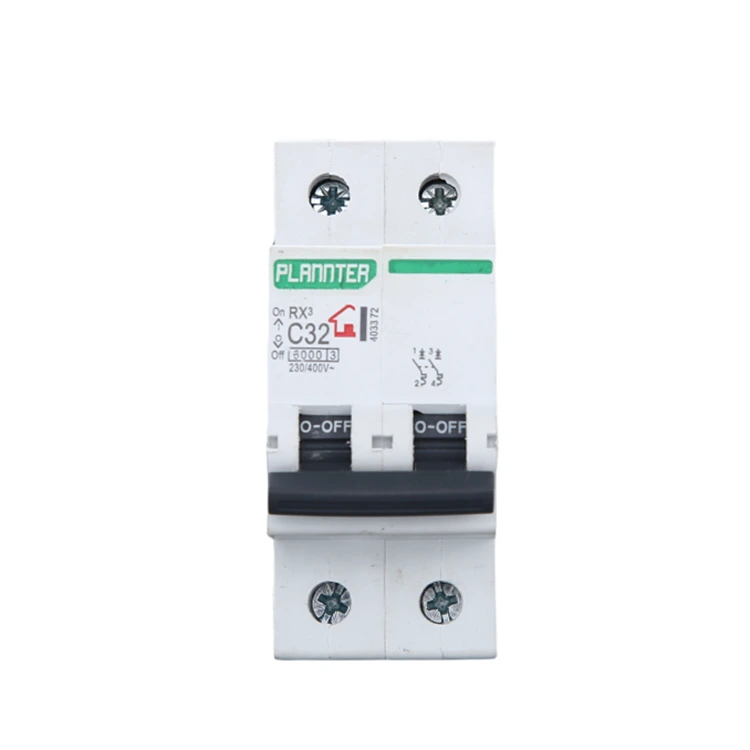

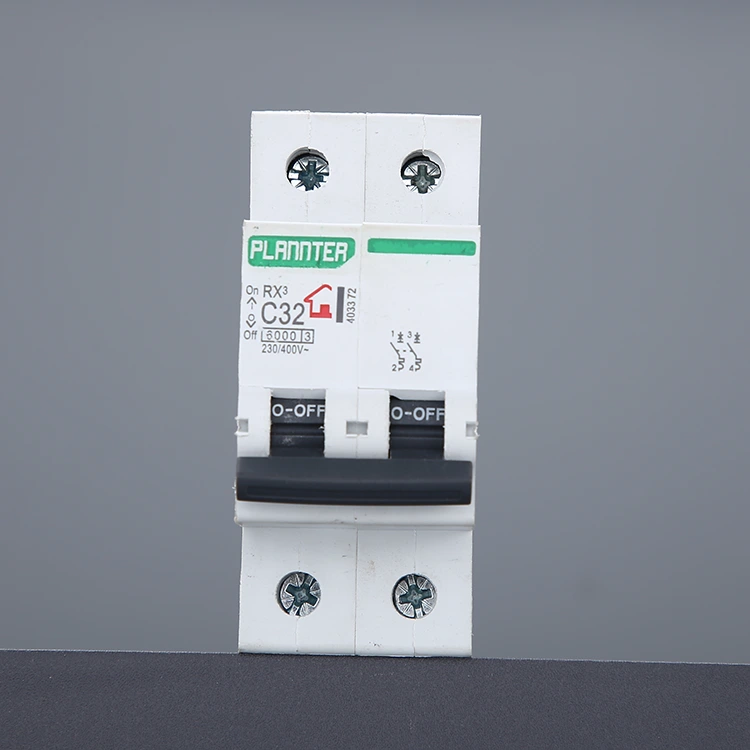

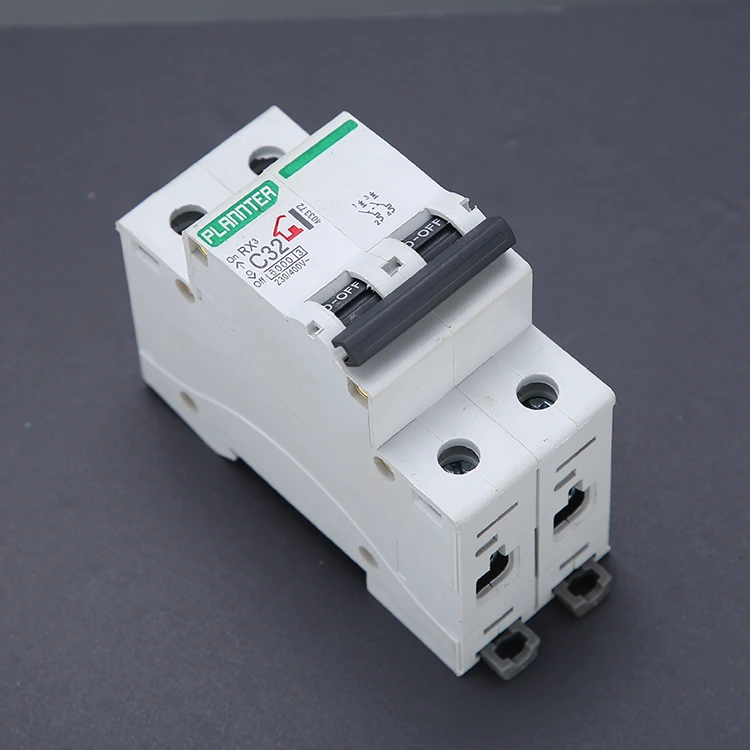

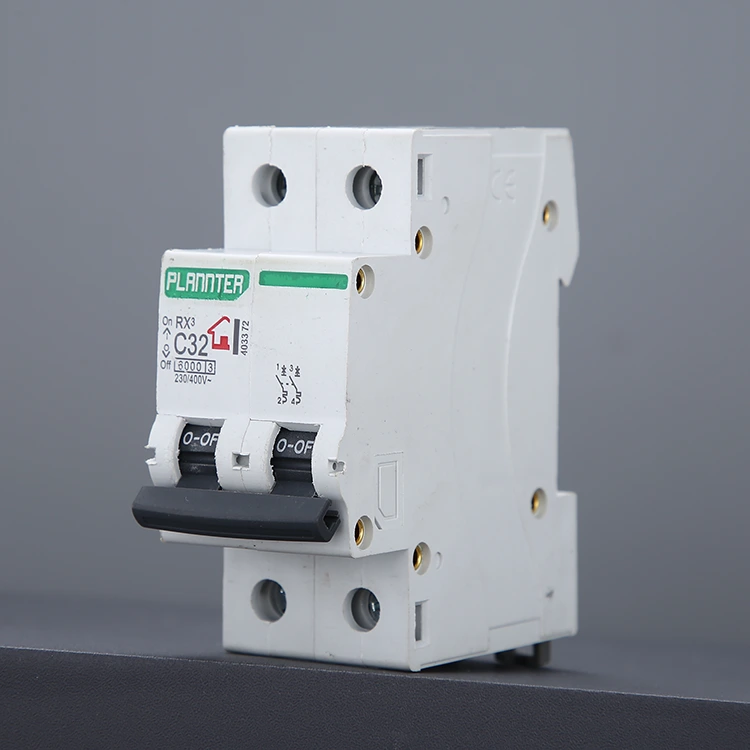

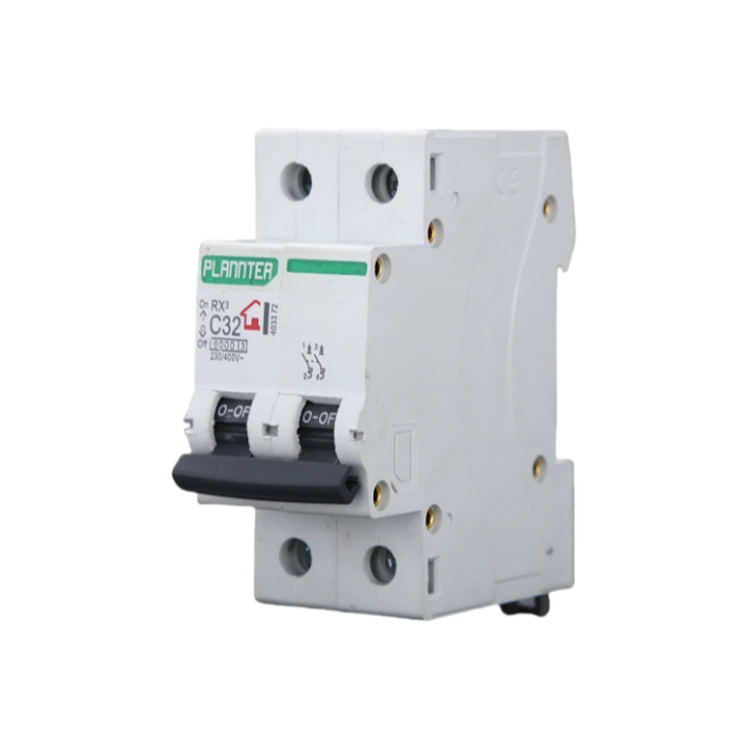

Interruttore automatico DZ47

L'interruttore automatico DZ47 di alta qualità è offerto dalla fabbrica PUGAO (Plannter Electric), è un tipo di dispositivo di protezione elettrica utilizzato nei circuiti CA, con due poli indipendenti, in grado di interrompere contemporaneamente il filo di fuoco e il filo zero nel circuito. Monitora la variazione di corrente nel circuito in tempo reale attraverso il meccanismo di spellatura magnetica termica integrato o il meccanismo di stripping elettronico e, quando il circuito è sovraccarico, cortocircuitato e altre condizioni anomale, l'interruttore automatico DZ47 Air-Switch può essere disconnesso rapidamente e automaticamente per interrompere l'alimentazione, evitando danni alle apparecchiature, incendi del circuito e altri incidenti di sicurezza. I prodotti fabbricati da PUGAO sono rigorosamente conformi ai certificati CE, CCC e ISO9001.

Principio di funzionamento

L'interruttore automatico Air-Switch DZ47 è un prodotto altamente standardizzato. Il maturo processo di produzione e la tecnologia avanzata di PUGAO utilizzano tre principi operativi fondamentali: intervento termico, intervento magnetico ed estinzione dell'arco d'aria. I nostri prodotti forniscono una protezione affidabile per migliaia di sistemi elettrici in tutto il mondo.

1. Viaggio Termico

L'interruttore contiene una lamina bimetallica composta da due metalli con diversi coefficienti di dilatazione termica. Quando la corrente del circuito supera il valore nominale ma non ha ancora raggiunto il livello di cortocircuito, il calore generato dalla corrente fa piegare lateralmente la striscia bimetallica.

Dopo essersi piegato ad un angolo preimpostato, attiva un collegamento meccanico, provocando lo scatto dell'interruttore. Sfruttando 14 anni di esperienza di calibrazione accumulata, la nostra striscia bimetallica è realizzata in materiale di elevata purezza, garantendo una risposta sensibile e coerente alle fluttuazioni attuali.

2. Viaggio magnetico

L'interruttore contiene una bobina elettromagnetica. Quando si verifica un cortocircuito, la corrente aumenta istantaneamente fino a raggiungere diverse volte o addirittura decine di volte il valore normale. Questa enorme corrente genera un potente campo magnetico nella bobina, attirando istantaneamente l'armatura dell'elettromagnete come un pistone.

L'armatura influisce direttamente sul meccanismo di sgancio, ottenendo un'interruzione di potenza istantanea a livello di millisecondi.

La nostra fabbrica utilizza rame ad alta conduttività e un processo di saldatura a punti completamente automatizzato per garantire che il meccanismo non si inceppi o si guasti sotto l'impatto della corrente ad alta frequenza.

3. Sistema di estinzione dell'arco

Nell'istante in cui i contatti si separano, la corrente ad alta tensione rompe l'aria, generando un arco ad alta temperatura, che viene attirato in una camera di estinzione dell'arco appositamente progettata. Più strati di griglie metalliche dividono l'arco in diversi piccoli segmenti, raffreddandolo ed estinguendolo rapidamente per evitare contatti bruciati.

La nostra serie DZ47 ottimizza la densità di disposizione della griglia spegniarco, proteggendo efficacemente i componenti interni anche in condizioni di intervento frequente.

Vantaggi tecnici

L'interruttore automatico DZ47 di PUGAO utilizza una tecnologia di disconnessione termomagnetica ad alte prestazioni per garantire un funzionamento accurato e affidabile in una varietà di condizioni operative complesse. Il prodotto presenta i seguenti vantaggi principali:

Elevato potere di interruzione: il modello standard ha un potere di interruzione fino a 6kA, che soddisfa i requisiti di protezione da cortocircuito delle reti elettriche urbane e degli ambienti industriali.

Ampia applicabilità della tensione: supporta il sistema CA 230/400 V, forte compatibilità, applicabile a una varietà di standard di rete elettrica nazionali e regionali.

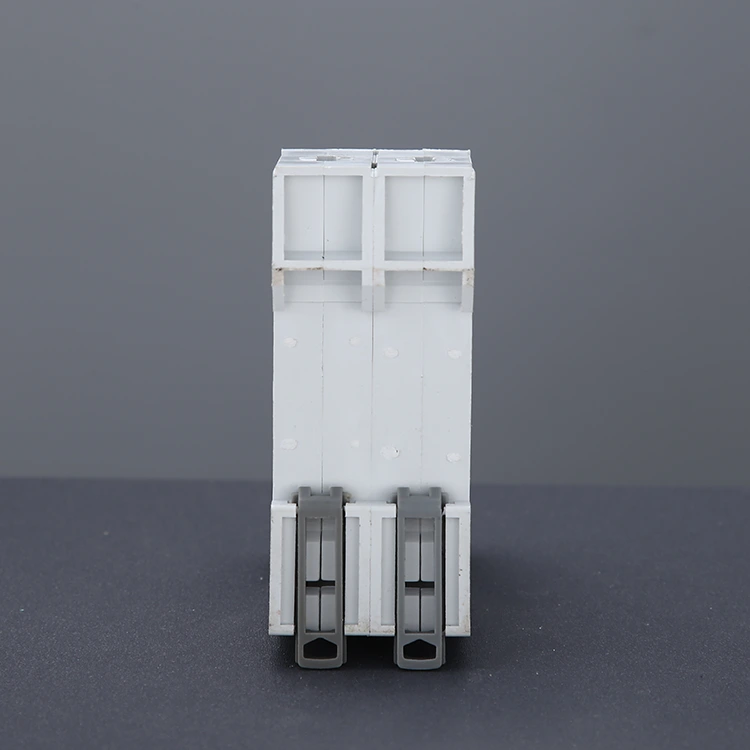

Design modulare: dimensioni compatte, supporto per montaggio su guida DIN, facile da integrare in tutti i tipi di scatole di distribuzione e armadi di controllo.

Forte capacità di estinzione dell'arco: l'interruttore automatico DZ47 Air-Switch adotta la struttura che combina il distanziatore in ceramica multistrato e la griglia di estinzione dell'arco in metallo, che sopprime efficacemente l'arco e prolunga la durata.

Lunga durata meccanica: dopo test rigorosi, la durata operativa meccanica è fino a oltre 10.000 volte.

Domande frequenti

D: Gli interruttori automatici della serie DZ47 possono essere utilizzati nei sistemi CC?

R: No. La serie DZ47 è un interruttore pneumatico progettato specificamente per CA. La corrente alternata (CA) ha una caratteristica di passaggio per lo zero e la sua griglia interna di estinzione dell'arco estingue efficacemente gli archi.

La corrente continua (CC) non ha una caratteristica di passaggio per lo zero. L'uso di un interruttore CA può provocare archi inestinguibili, causando potenzialmente un incendio. Se hai esigenze di sistemi solari o a batteria, contattaci per le specifiche specifiche dell'interruttore automatico CC.

D: Come scelgo tra le tre diverse curve di intervento (B, C e D)?

R: La selezione dipende dal tipo di carico:

Tipo B (3-5 pollici): adatto per carichi con bassa corrente di spunto, come riscaldatori puramente resistivi e apparecchiature informatiche.

Tipo C (5-10 pollici): la specifica più comune, adatta per apparecchi di illuminazione, elettrodomestici generali e distribuzione di energia commerciale.

Tipo D (10-14 pollici): adatto per apparecchiature con correnti di avviamento estremamente elevate, come piccoli motori, compressori o trasformatori industriali.

Pugao dispone di un team tecnico professionale in grado di fornire consigli accurati sulla selezione in base ai disegni tecnici. Contattaci per inviarci le tue richieste e ottenere un preventivo gratuito!

Per ulteriori domande tecniche, consultate immediatamente i nostri ingegneri; risponderemo rapidamente.
