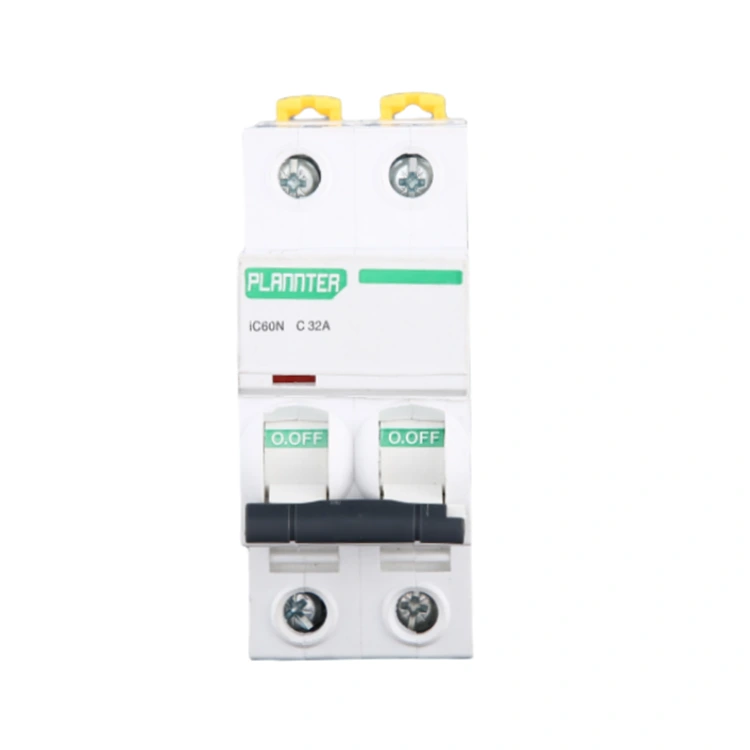

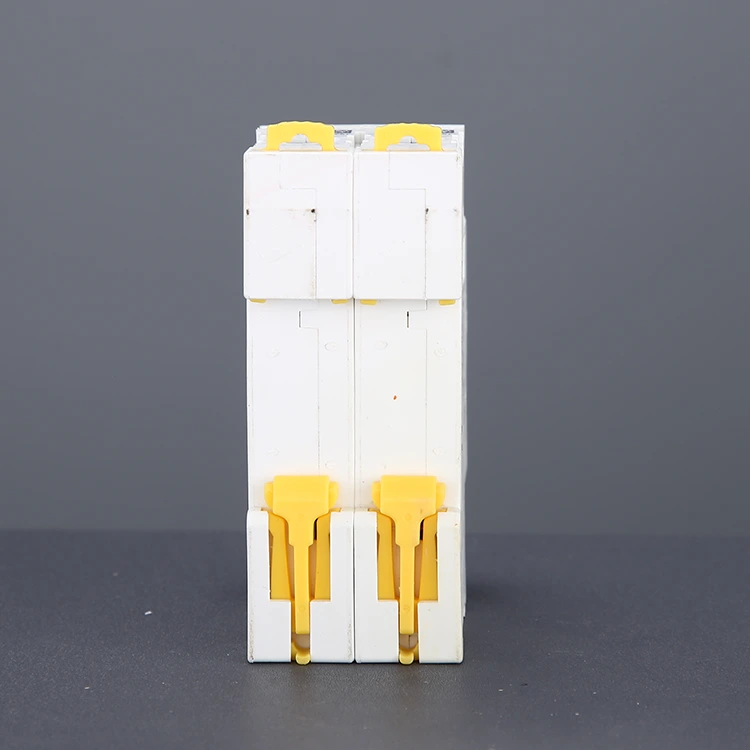

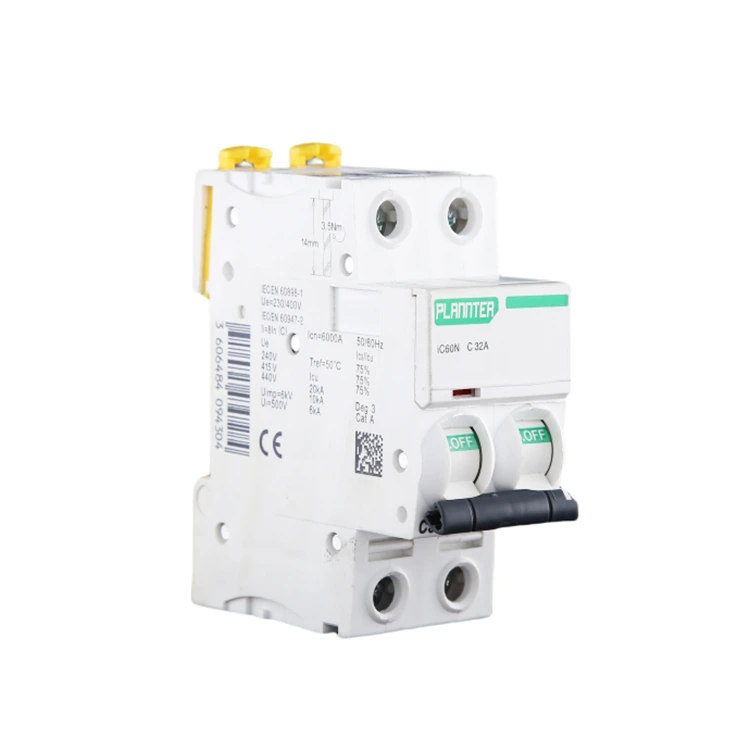

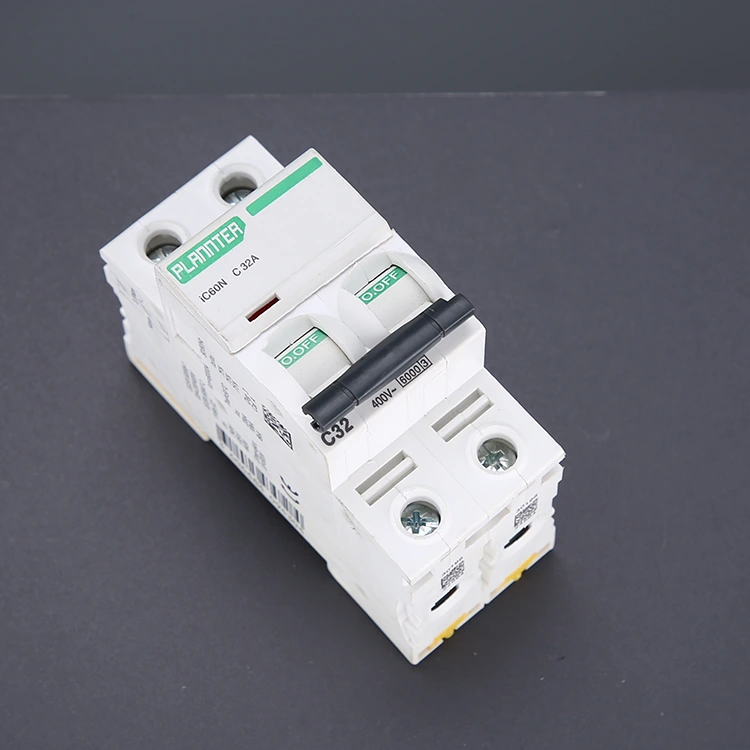

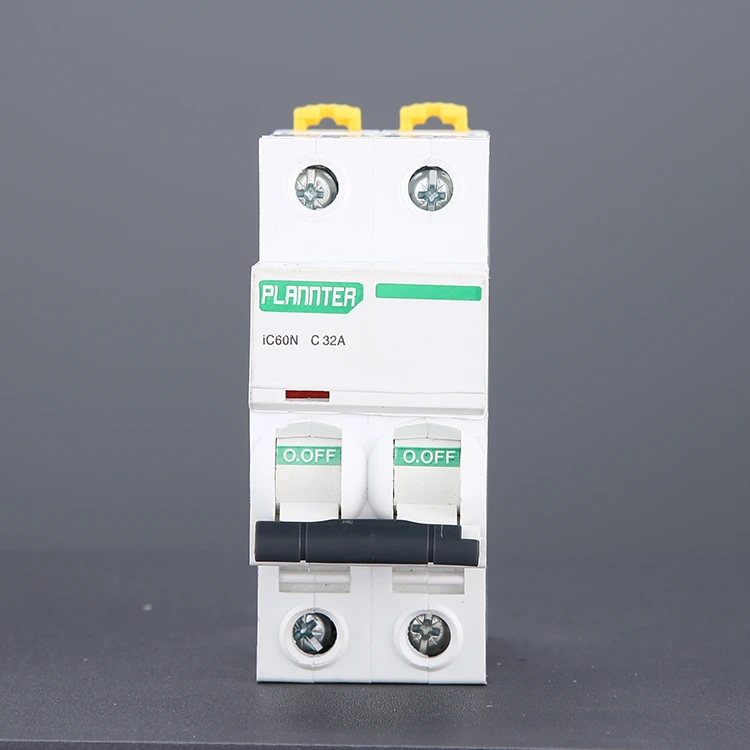

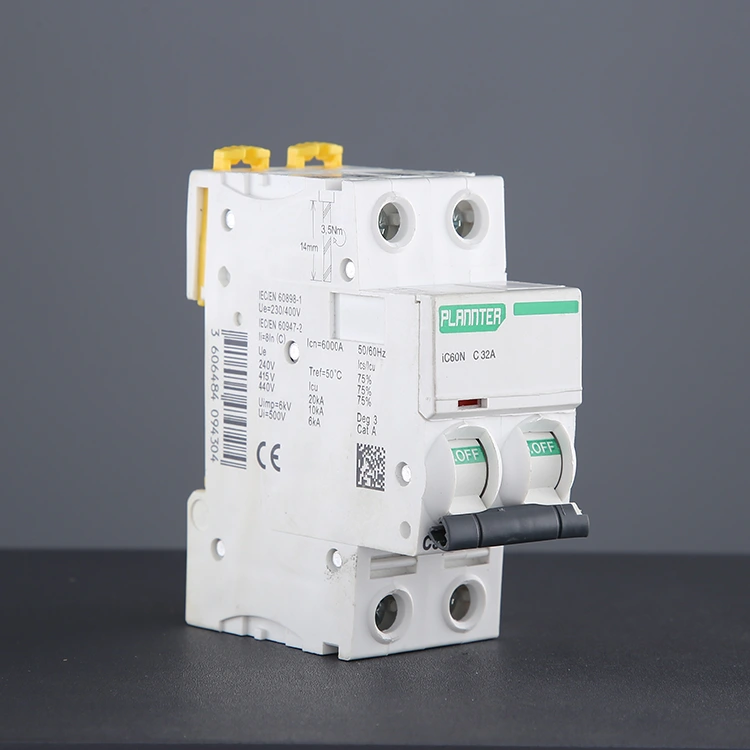

Interruttore automatico miniaturizzato con montaggio su guida DIN

A differenza dell'interruttore automatico unipolare (1P) che disconnette solo il cavo antincendio, l'interruttore automatico miniaturizzato a 2 poli con montaggio su guida DIN disconnetterà in modo sincrono il cavo antincendio e il cavo zero in caso di intervento, evitando il rischio di scosse elettriche dovute all'elettrificazione del cavo zero, che rappresenta un fattore di sicurezza più elevato. Pertanto, è particolarmente adatto per applicazioni che richiedono una protezione completa contro le interruzioni di corrente, come condizionatori d'aria domestici, scaldacqua, interruttori principali di distribuzione, piccole apparecchiature elettriche e così via.

Perché il design della guida DIN è lo standard del settore?

1. Modularità e flessibilità

Proprio come quando si costruisce con i blocchi, è possibile montare più interruttori automatici, dispositivi differenziali, contattori o relè uno accanto all'altro sul binario.

Se un circuito richiede una diramazione aggiuntiva, è sufficiente inserire un nuovo interruttore in uno spazio disponibile sul binario, senza dover sostituire l'intero quadro di distribuzione.

2. Eccezionale efficienza di installazione

Per gli elettricisti, l'installazione di un interruttore automatico miniaturizzato montato su guida DIN richiede solo pochi secondi. Rispetto ai metodi tradizionali con fissaggio a vite, i tempi di installazione sono ridotti di oltre l'80%.

3. Standardizzazione e intercambiabilità

Aderendo allo standard IEC 60898, gli interruttori automatici PUGAO sono dimensionalmente pienamente compatibili con marchi come ABB, Schneider Electric e Siemens. Se è necessario sostituire le apparecchiature esistenti, i nostri prodotti fungono da sostituti diretti.

4. Dissipazione e manutenzione del calore

Il montaggio su guida sospende gli interruttori automatici, creando uno spazio di circolazione dell'aria dietro di essi che facilita un'efficace dissipazione del calore.

Per la manutenzione è sufficiente rimuovere l'apposito dispositivo dalla guida, eliminando la necessità di smontare l'intero armadio.

Montaggio su guida DIN e montaggio fisso: qual è la differenza?

Scenari per la scelta del montaggio su guida: il montaggio su guida è la scelta preferita per oltre il 90% delle applicazioni con interruttori automatici.

● Scatole o armadi di distribuzione standard

● Situazioni che richiedono l'installazione batch (progetti di ingegneria)

● Casi in cui potrebbero essere necessarie future manutenzioni o espansioni

● Sistemi di distribuzione dell'energia residenziali, commerciali e della maggior parte dei settori industriali

Funzione

Protezione da sovraccarico: Quando la corrente di carico supera il valore nominale per un lungo periodo, il bimetallo all'interno dell'MCB viene piegato dal calore, attivando il meccanismo meccanico che agisce e interrompe il circuito, impedendo il surriscaldamento della linea e provocando un incendio.

Protezione da cortocircuito: Quando si verifica un cortocircuito sulla linea e la corrente aumenta istantaneamente, il percussore elettromagnetico genera rapidamente una forte forza magnetica e spinge il meccanismo di collegamento per disconnettere i contatti, realizzando uno scatto in millisecondi.

Isolamento completo: Durante la manutenzione o la revisione, l'azionamento manuale dell'interruttore può disconnettere contemporaneamente la linea antincendio e la linea zero, garantendo che l'apparecchiatura non sia elettrificata e salvaguardando la sicurezza degli operatori.

Doppio monitoraggio: Questo interruttore automatico miniaturizzato con montaggio su guida DIN è in grado di monitorare lo stato attuale della linea antincendio e della linea zero in tempo reale ed eseguire immediatamente l'azione di protezione in caso di anomalie in entrambe le linee.

Come installare correttamente un interruttore automatico montato su guida DIN?

Incluso nella consegna del prodotto, PUGAO fornisce una guida completa all'installazione e alla manutenzione; in caso di problemi, non esitate a contattare il nostro team di supporto tecnico post-vendita. Poiché il design della guida DIN semplifica il processo di installazione, possiamo anche offrire consigli basati su pratiche di installazione standard.

Passaggio 1: scollegare l'alimentazione

Prima di eseguire qualsiasi operazione è obbligatorio interrompere l'alimentazione principale alla scatola di distribuzione. Utilizzare un multimetro o un tester di tensione per controllare i terminali in ingresso; procedere con il lavoro solo dopo aver verificato che non sia presente tensione. Si consiglia di indossare guanti isolanti e occhiali protettivi.

Passaggio 2: ispezionare l'ambiente di installazione

Verificare che all'interno della scatola di distribuzione sia installata una guida DIN standard da 35 mm. Assicurarsi che vi sia spazio sufficiente per facilitare la dissipazione del calore e la manutenzione futura e verificare che la guida sia fissata saldamente senza allentamenti.

Passaggio 3: montare l'interruttore automatico sulla guida

Allineare la clip superiore dell'interruttore con la guida DIN, quindi premere verso il basso finché la clip inferiore non si blocca automaticamente in posizione. Il dispositivo deve essere fissato saldamente e privo di oscillazioni.

Il design modulare consente l'installazione affiancata di più interruttori automatici.

Passaggio 4: collegare le linee di alimentazione e di carico

La configurazione di cablaggio standard prevede il collegamento dell'ingresso di alimentazione ai terminali superiori e dell'uscita del carico ai terminali inferiori. Utilizzare cavi che soddisfino la corrente nominale specificata (ad esempio, per un interruttore da 32 A, si consiglia una sezione trasversale del cavo ≥ 4 mm²). Stringere saldamente le viti dei terminali per evitare collegamenti allentati o surriscaldamento.

Passaggio 5: verificare lo stato del cablaggio e dell'installazione

Verificare che tutti i collegamenti elettrici siano sicuri e che nessun filo scoperto sia esposto. Controllare la polarità e la sequenza delle fasi: questo è particolarmente importante per i sistemi trifase. Assicurarsi che l'interruttore dell'interruttore sia in posizione "OFF" (scollegato).

Passaggio 6: test di accensione

Dopo aver ripristinato l'alimentazione principale, portare l'interruttore automatico in posizione "ON" per verificarne il corretto funzionamento. Controllare eventuali rumori anomali, segni di surriscaldamento o interventi imprevisti.

Domande frequenti

1. Sei una società commerciale o un produttore?

Siamo una fabbrica professionale con 10 anni di esperienza negli interruttori automatici miniaturizzati con montaggio su guida DIN.

2. Accetti un servizio personalizzato?

Forniamo il servizio OEM/ODM, possiamo stampare il logo del marchio sui prodotti. Il team tecnico professionale e di preventivo può fornire soluzioni soddisfacenti in base ai vostri disegni e ai requisiti dei parametri.
