Interruttore automatico miniaturizzato MCB in rame

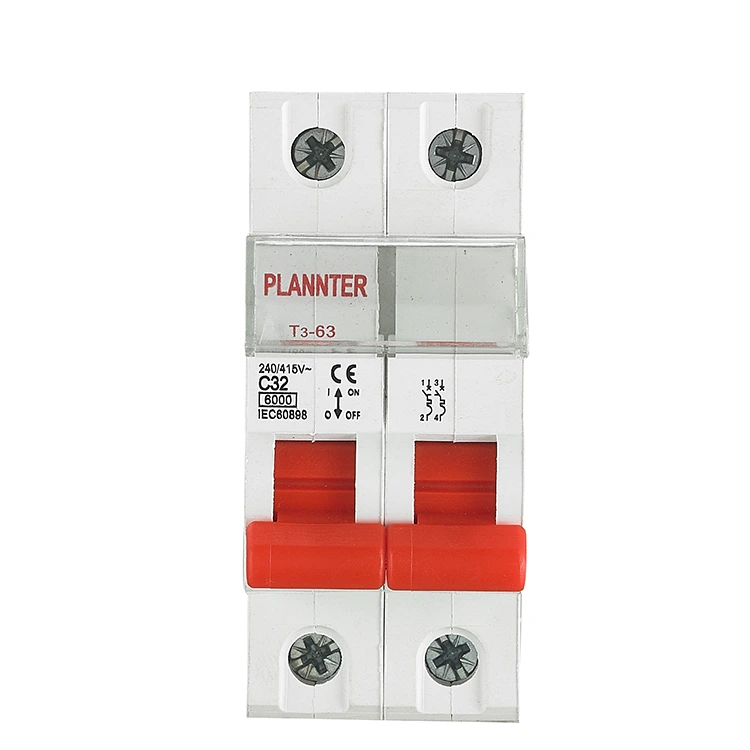

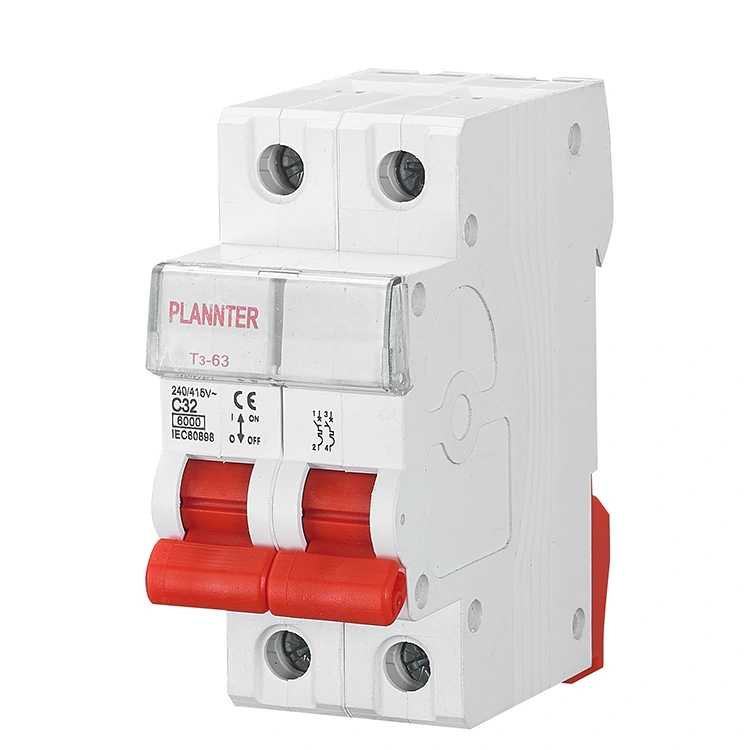

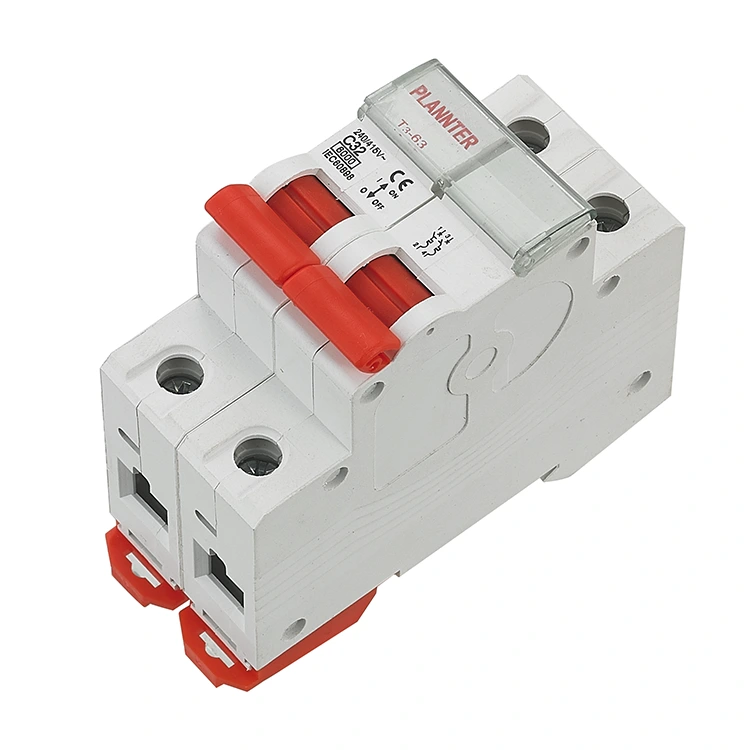

L'interruttore automatico miniaturizzato MCB in rame è un interruttore automatico miniaturizzato CC (MCB) a bassa tensione che protegge i circuiti da cortocircuiti e correnti di sovraccarico. Ha corrente nominale 2P, 32A e curva di rilascio di tipo C. Il potere di interruzione nominale in cortocircuito è fino a 6kA e ha una vita meccanica fino a 10.000 cicli. Può essere montato su guida DIN. Adatto per circuiti CC come controllo e automazione industriale, trasporti, energia rinnovabile, ecc.

Quali componenti di un interruttore automatico miniaturizzato in rame (MCB) utilizzano il rame?

Durante la progettazione e la produzione di MCB in rame, PUGAO utilizza materiali in rame di alta qualità in tre aree critiche:

1. Contatti:

Questo è il componente più critico; utilizza ossido di argento-stagno, leghe di ossido di argento-cadmio o materiali compositi di rame a base di argento.

Funzione: Quando si interrompono correnti elevate, i contatti generano un arco elettrico. Le leghe di rame/argento possiedono un'elevata resistenza al calore e resistenza all'ablazione, garantendo che i contatti non si saldano insieme dopo ripetuti interventi.

2. Unità di sgancio magnetico:

La bobina elettromagnetica situata all'interno dell'MCB, che svolge la funzione di protezione da cortocircuito, è avvolta utilizzando filo di rame smaltato.

Funzione: Il filo di rame presenta una bassa resistenza elettrica e genera un calore minimo; inoltre, consente di generare un campo magnetico più preciso, garantendo così un'attrazione magnetica istantanea e l'intervento in caso di corto circuito.

3. Terminali e sbarre:

I componenti metallici situati sulle porte di ingresso e uscita dell'alimentazione del prodotto sono realizzati in rame rosso (rame puro) o ottone. Funzione: garantisce una resistenza di contatto estremamente bassa una volta collegato il cablaggio, evitando il surriscaldamento dei componenti e la fusione dell'alloggiamento, un rischio associato al flusso prolungato di correnti elevate.

Rame vs. ferro/alluminio: importanza per gli MCB

Funzione

1. Protezione del circuito, evitando rischi per la sicurezza

Durante il funzionamento del circuito CA, se la corrente è sovraccarica a causa di un guasto dell'apparecchiatura, dell'invecchiamento della linea, di un carico elevato o di un cortocircuito che genera una corrente elevata istantanea, ciò potrebbe causare l'incendio dell'apparecchiatura, un incendio del circuito e altre gravi conseguenze. Questo interruttore automatico miniaturizzato MCB in rame può monitorare la variazione di corrente in tempo reale e, quando la corrente cambia, PUGAO può monitorare la variazione di corrente in tempo reale. quando la corrente supera il valore nominale, il meccanismo di disconnessione interno agirà rapidamente e interromperà contemporaneamente il filo antincendio e il filo zero, interrompendo completamente l'alimentazione elettrica, riducendo al minimo il rischio per la sicurezza.

2. Isolare completamente l'alimentazione, migliorare la sicurezza operativa

Durante la manutenzione del circuito, la sostituzione dell'apparecchiatura o la manutenzione quotidiana, è necessario garantire che il circuito sia completamente isolato dall'alimentazione per evitare incidenti dovuti a scosse elettriche. L'interruttore automatico miniaturizzato MCB in rame PUGAO è progettato per prevenire il funzionamento accidentale ed è dotato di un chiaro indicatore di stato on-off, che consente all'operatore di determinare in modo intuitivo se il circuito è aperto o meno, migliorando così ulteriormente il fattore di sicurezza dell'operazione.

3. Adattabile a carichi monofase ad alta potenza, alimentazione stabile

Ad esempio, gli elettrodomestici ad alta potenza (condizionatori d'aria, scaldabagni elettrici), i sistemi di illuminazione commerciale, le apparecchiature industriali monofase, ecc. richiedono dispositivi di protezione del circuito affidabili per garantire un funzionamento stabile. Dispone di un'ampia gamma di correnti nominali per applicazioni che vanno da 6 A a 63 A. L'interruttore automatico miniaturizzato MCB in rame è disponibile in un'ampia gamma di correnti nominali da 6 A a 63 A. Dispone di un'ampia gamma di valori di corrente da 6 A a 63 A, che possono essere selezionati in modo flessibile in base alla richiesta di carico, non solo per soddisfare la domanda di corrente di apparecchiature ad alta potenza, ma anche per interrompere il circuito nel momento in cui si verifica un'anomalia, per garantire il funzionamento stabile dell'apparecchiatura e per ridurre al minimo l'interruzione della produzione o della vita utile a causa del guasto del circuito.

Come identificare un interruttore automatico miniaturizzato in rame (MCB) autentico?

Essendo un marchio supportato da oltre un decennio di esperienza nella produzione, la serie MCB interamente in rame di PUGAO offre molto più che semplici garanzie verbali relative ai materiali; forniamo una guida esperta durante il processo di selezione del prodotto e forniamo certificati di test completi insieme ai nostri prodotti. È possibile verificare se un MCB soddisfa le specifiche "interamente in rame" richieste esaminando le seguenti caratteristiche chiave:

Capacità di interruzione: Gli interruttori automatici in grado di raggiungere un potere di interruzione di 6 kA o 10 kA devono utilizzare componenti interni in rame di alta qualità per resistere all'immensa energia generata durante un evento di cortocircuito.

Peso del prodotto: Per unità con le stesse specifiche, gli interruttori automatici con componenti interni interamente in rame risulteranno notevolmente più pesanti al tatto.

Standard di aumento della temperatura: La conformità allo standard IEC 60898-1, che impone limiti rigorosi all'aumento della temperatura, impone l'uso esclusivo di componenti interni interamente in rame.

Domande frequenti

D: Perché gli MCB in rame sono più costosi degli MCB standard?

R: Il prezzo del rame è più di tre volte quello dell'alluminio e più di cinque volte quello del ferro. Il premio pagato copre la garanzia che l'interruttore non mancherà di scattare nei momenti critici, nonché il margine di sicurezza aggiuntivo necessario per prevenire gli incendi.

D: Tutti gli interruttori automatici PUGAO sono realizzati in rame?

R: Sì. Per tutta la nostra linea di prodotti, PUGAO utilizza rame o leghe di rame per tutti i componenti conduttivi principali, garantendo la piena conformità allo standard internazionale IEC 60898.

D: Gli MCB in rame sono adatti per l'uso domestico?

R: Assolutamente. Sebbene le correnti elettriche domestiche non siano in genere molto elevate, il cablaggio è spesso nascosto all'interno delle pareti; se un interruttore si surriscalda o un cortocircuito innesca un incendio, le conseguenze potrebbero essere catastrofiche. L'uso degli MCB in rame rappresenta il massimo livello di responsabilità che puoi assumerti per la sicurezza della tua famiglia.
