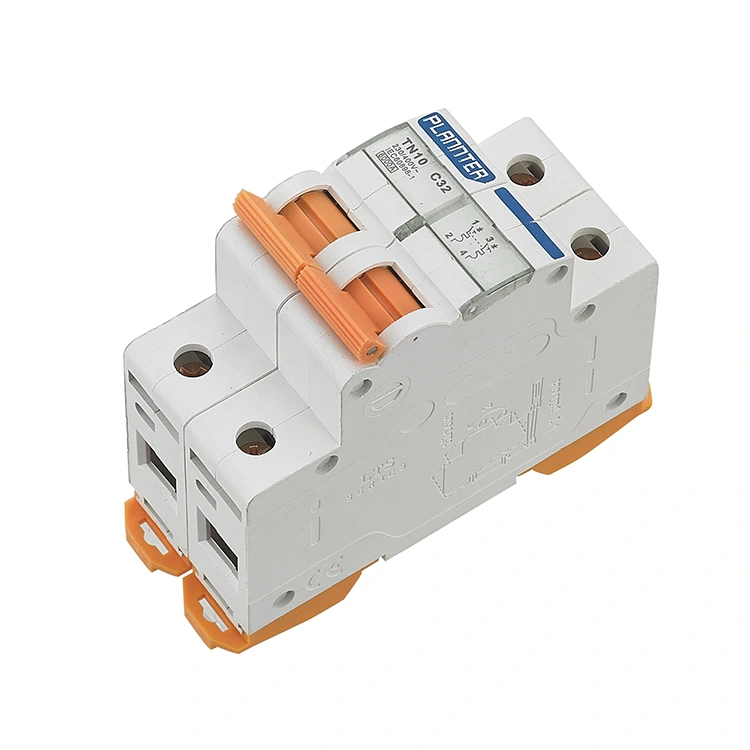

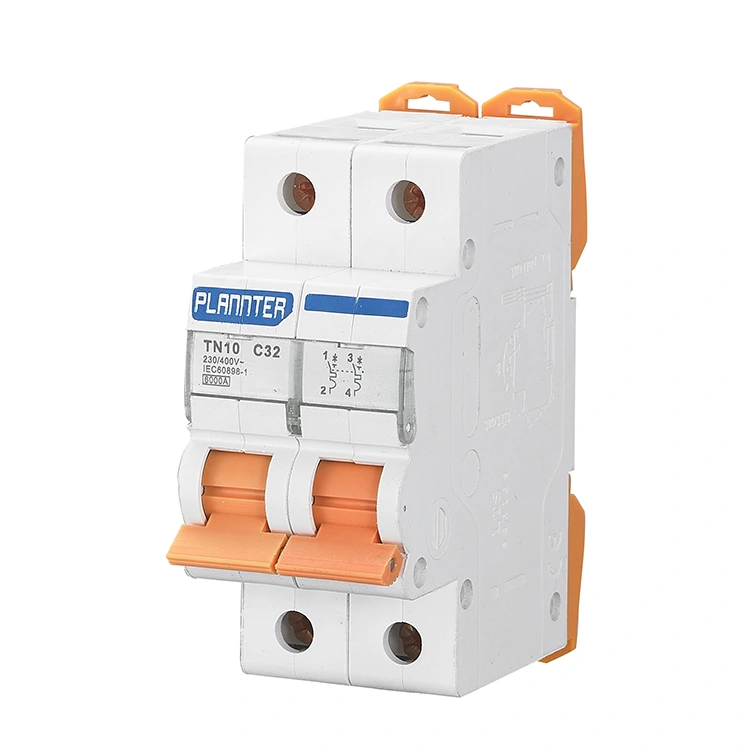

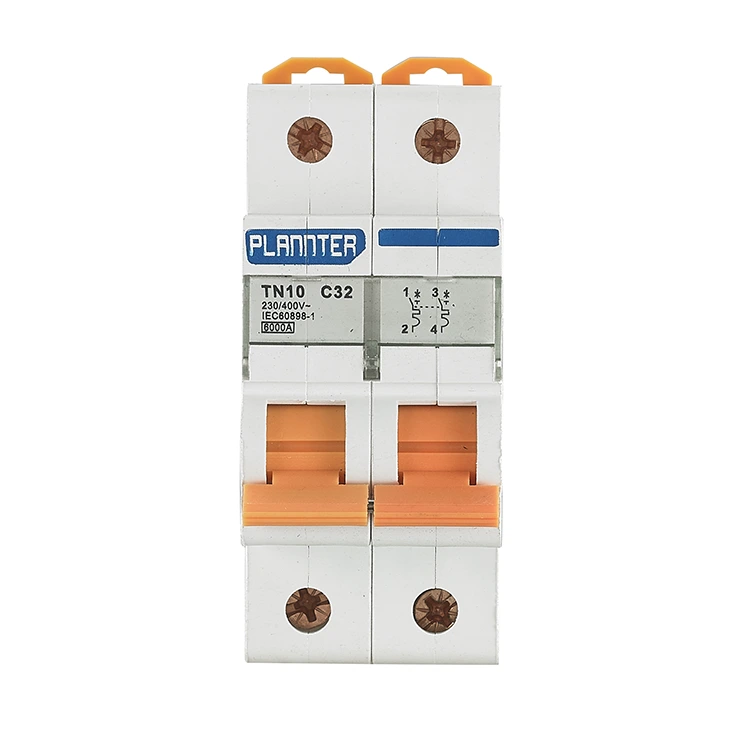

Mini interruttore automatico ad alto potere di interruzione da 32 A

Il mini interruttore automatico PUGAO (Plannter Electric) 32A ad alta capacità di interruzione è un dispositivo di protezione che controlla entrambi i poli (Fuoco e Zero) contemporaneamente. Rispetto a un interruttore automatico unipolare che interrompe solo il filo Fire, realizza l'isolamento completo del circuito e fornisce un livello di sicurezza più elevato. Quando si verifica un guasto da sovraccarico o cortocircuito nel circuito, il prodotto risponderà rapidamente per interrompere il percorso di corrente di entrambi i poli in modo sincrono, prevenendo efficacemente i potenziali rischi per la sicurezza che potrebbero essere causati da una linea zero carica.

L'intervallo di corrente nominale del prodotto va da 6 A a 63 A, coprendo le esigenze della maggior parte degli scenari applicativi. La capacità di interruzione arriva fino a 6 kA, il che garantisce che la corrente di guasto possa essere interrotta in modo affidabile in caso di grave cortocircuito.

Che cos'è un miniinterruttore automatico ad alto potere di interruzione da 32 A?

Un miniinterruttore automatico ad alta capacità di interruzione da 32 A è un dispositivo di protezione a bassa tensione con una corrente nominale di 32 A e un elevato potere di interruzione in cortocircuito; è progettato principalmente per fornire protezione di sicurezza per circuiti elettrici operanti in ambienti caratterizzati da elevate correnti di guasto.

Come gli interruttori automatici standard, serve a proteggere i circuiti da 32 ampere (tipicamente corrispondenti a cavi da 6 mm² o 10 mm²) ed è adatto per applicazioni quali condizionatori d'aria, scaldabagni o apparecchiature industriali di piccole dimensioni.

Il termine "potere di interruzione" si riferisce all'intensità di corrente massima che questo interruttore automatico può interrompere in sicurezza durante un guasto da cortocircuito senza subire danni, in particolare senza che i contatti si saldano insieme, esplodano o prendano fuoco.

Gli interruttori automatici standard hanno generalmente un potere di interruzione di 4,5 kA o 6 kA, mentre i modelli ad alto potere di interruzione presentano un valore nominale di 10 kA o superiore.

In caso di grave cortocircuito, la corrente istantanea può arrivare fino a 8.000 A. Se in uno scenario del genere venisse utilizzato un interruttore standard da 6 kA, il dispositivo potrebbe potenzialmente esplodere; tuttavia, un interruttore con potere di interruzione elevato di 10 kA sarebbe in grado di interrompere in sicurezza l'alimentazione senza subire alcun danno.

Applicazione:

Sistema di distribuzione elettrica residenziale: come interruttore principale o protezione del circuito derivato della scatola di distribuzione domestica, per garantire la sicurezza del consumo elettrico domestico.

Commerciale: Questo Mcb ad alto potere di interruzione da 32 A viene utilizzato nei circuiti di illuminazione e prese di centri commerciali, edifici per uffici e hotel per fornire una protezione affidabile da perdite e sovraccarico.

Ambienti industriali: utilizzato in armadi elettrici, scatole di distribuzione e altre apparecchiature per proteggere motori monofase e altri carichi importanti.

Strutture pubbliche: questo Mcb ad alto potere di interruzione da 32A svolge un ruolo protettivo chiave nel sistema di distribuzione dell'energia di scuole, ospedali, stazioni e altri luoghi pubblici

Alimentazione temporanea: Fornire protezione di sicurezza nei cantieri edili, nelle attività all'aperto e in altre occasioni di alimentazione temporanea

In quali scenari consigliamo di scegliere interruttori automatici con potere di interruzione elevato?

1. Vicinanza a trasformatori o locali di distribuzione

Principio: quanto più l'apparecchio è vicino alla fonte di alimentazione, tanto maggiore è la potenziale corrente di cortocircuito. All'uscita di un trasformatore la corrente di cortocircuito può facilmente superare i 10 kA.

Rischio: gli interruttori automatici standard non sono in grado di sopportare tali carichi; pertanto, come linea di difesa primaria devono essere impiegati interruttori ad alto potere di interruzione.

2. Reti elettriche industriali e cavi lunghi

Principio: le sbarre industriali sono robuste e possiedono una bassa impedenza, con conseguente immensa energia di cortocircuito.

Rischio: gli interruttori automatici standard spesso non hanno una sufficiente capacità di estinzione dell'arco; questa mancata estinzione dell'arco può provocare incendi all'interno del quadro di distribuzione.

3. Protezione in cascata

Principio: nei sistemi di distribuzione dell'energia multilivello, gli interruttori automatici a monte richiedono un potere di interruzione maggiore per resistere all'energia riflessa dai dispositivi a valle.

Rischio: per garantire una protezione selettiva, spesso è necessario aggiornare anche gli interruttori automatici all'estremità terminale del sistema con modelli con potere di interruzione maggiore.

Domande frequenti

D: L'interruttore automatico ad alto potere di interruzione da 32 A è adatto per carichi di avviamento di motori?

R: Sì, a condizione che sia selezionata la curva di intervento corretta. Per carichi induttivi come i motori elettrici, si consiglia di scegliere una curva di intervento di tipo D. Ciò garantisce che l'interruttore non scatti intempestivamente quando il motore genera una corrente di spunto da 5 a 8 volte il suo valore nominale; contemporaneamente, sfruttando il suo elevato potere di interruzione, fornisce il massimo livello di protezione di sicurezza in caso di guasto da cortocircuito interno al motore.

D: Perché l'interruttore automatico da 32 A di PUGAO presenta un aumento della temperatura inferiore in caso di carichi pesanti?

R: L'aumento della temperatura è un parametro fondamentale per valutare la qualità degli interruttori automatici ad alta corrente. Utilizziamo un processo di saldatura a punti completamente automatizzato per proteggere i componenti interni che trasportano corrente, con conseguente resistenza di contatto estremamente bassa.

Combinato con un design ottimizzato del flusso d'aria interno per la dissipazione del calore, la generazione di calore interno rimane ben al di sotto dei limiti standard internazionali, anche quando funziona a pieno carico di 32 A. Ciò prolunga notevolmente la durata sia dell'interruttore automatico che dell'isolamento del cavo.

D: È possibile installare il miniinterruttore automatico ad alto potere di interruzione da 32 A in una scatola di distribuzione residenziale standard?

R: Assolutamente. Presenta un design modulare standard da 18 mm ed è compatibile con i sistemi di montaggio su guida DIN da 35 mm. Sebbene offra prestazioni di protezione di livello industriale, mantiene un fattore di forma compatto.
