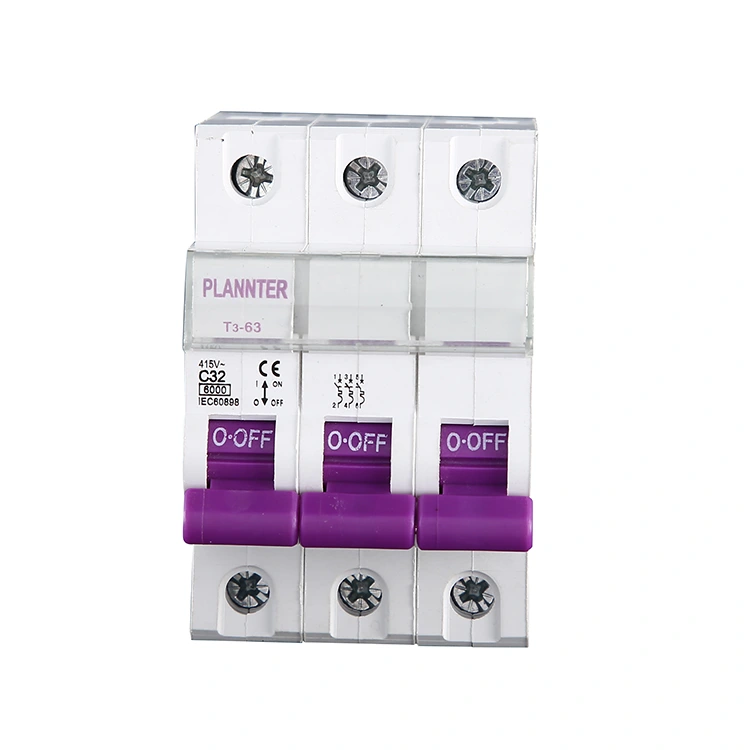

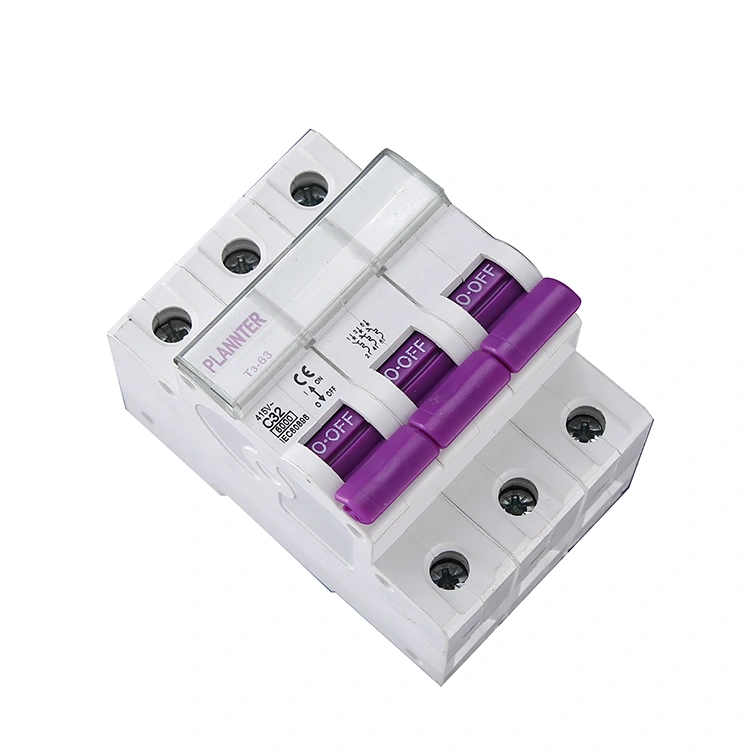

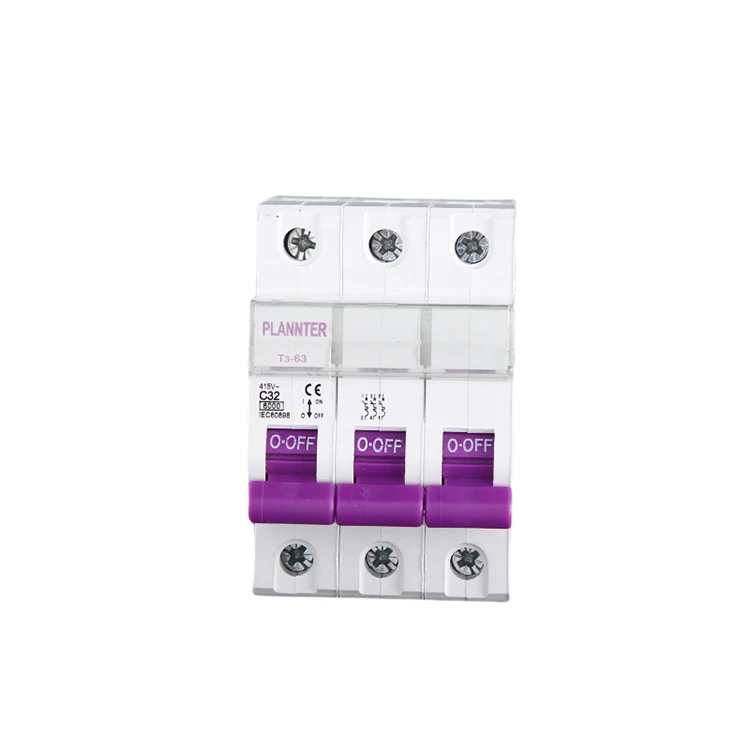

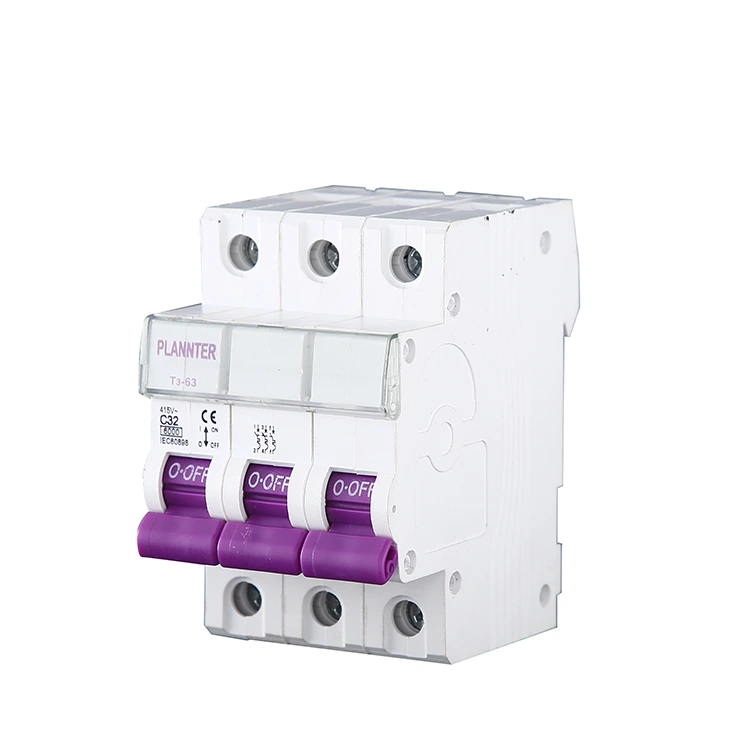

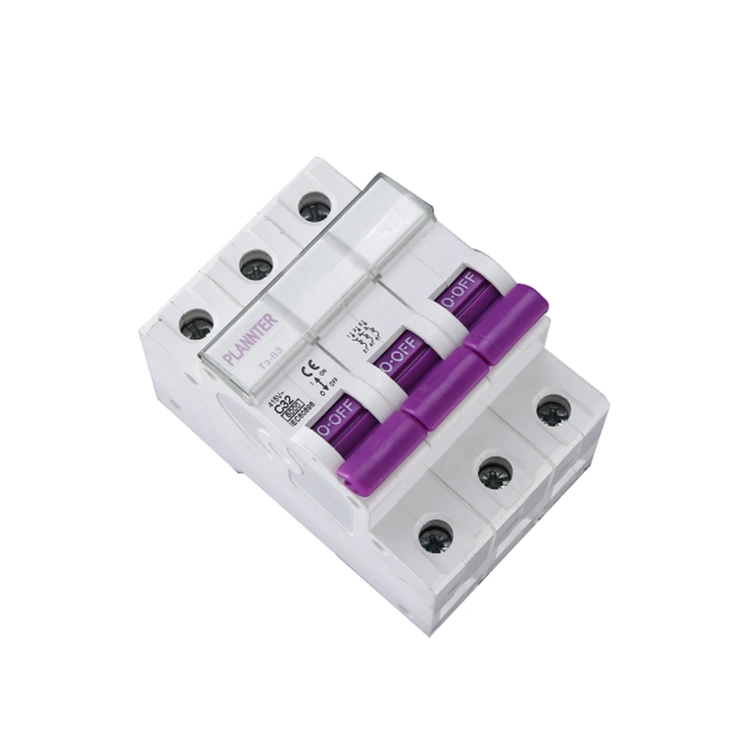

Interruttore automatico CA a 3 poli

L'interruttore automatico CA a 3 poli appartiene alla categoria degli apparecchi elettrici a bassa tensione, ampiamente utilizzati in campi industriali, commerciali e civili, progettati per circuiti trifase, possono presentare anomalie attuali, come sovraccarico, condizioni di cortocircuito che interrompono automaticamente il circuito, per proteggere le apparecchiature e la sicurezza del personale. Scegli PUGAO (Plannter Electric) come produttore e ottieni un prezzo direttamente dalla fabbrica.

Caratteristiche del prodotto

1. Controllo sincrono trifase

Questo interruttore AC tripolare è in grado di connettere o disconnettere contemporaneamente le linee elettriche trifase L1, L2 e L3. Se si verifica un guasto in una singola fase, il dispositivo attiverà un'interruzione simultanea dell'alimentazione su tutte e tre le fasi, prevenendo così danni all'apparecchiatura causati dal funzionamento in una condizione di perdita di fase.

2. Protezione da sovraccarico e cortocircuito

Protezione da sovraccarico: utilizza l'intervento termico per affrontare condizioni di corrente eccessiva prolungata.

Protezione da cortocircuito: utilizza l'intervento magnetico per interrompere istantaneamente i guasti ad alta corrente.

Selezionando questo prodotto avanzato, garantisci una protezione di sicurezza completa per i tuoi circuiti elettrici.

3. Maggiore sicurezza operativa delle apparecchiature

Questo prodotto mitiga i rischi associati agli squilibri di tensione trifase, salvaguardando le apparecchiature critiche, come motori e compressori, e riducendo efficacemente i costi associati ai danni alle apparecchiature e ai tempi di fermo.

4. Progettazione e installazione modulare

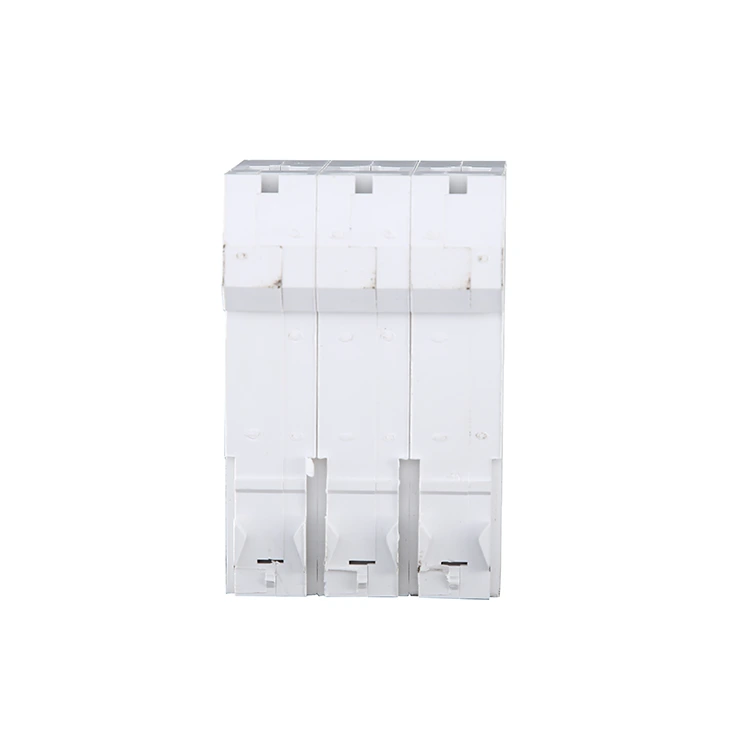

I prodotti PUGAO sono caratterizzati da un design di montaggio su guida DIN, che consente un'integrazione perfetta negli armadi di distribuzione dell'alimentazione o nei pannelli di controllo. Ciò facilita l'installazione e la manutenzione efficiente dei lotti nell'ambito dei progetti di ingegneria.

Parametri e specifiche chiave

Al momento dell'acquisto o della selezione di un prodotto, è possibile verificare i seguenti parametri per l'interruttore automatico CA tripolare in base ai requisiti specifici del progetto oppure contattarci per sviluppare una soluzione completa su misura per le proprie esigenze.

Tensione nominale (Ue): Tipicamente 380 V, 400 V o 415 V CA (per sistemi trifase).

Corrente nominale (In): I valori nominali comuni includono 16 A, 32 A e 63 A; sono disponibili modelli ad alta corrente fino a 100 A o 125 A.

Potere di interruzione (Icn): Ad esempio 6kA o 10kA. Considerati i livelli energetici più elevati associati all'alimentazione trifase, si consiglia di dare priorità alla specifica 10kA per migliorare la ridondanza di sicurezza.

Curva di intervento:

Tipo C: adatto per edifici adibiti ad uffici, sistemi di illuminazione o distribuzione di energia commerciale in generale.

Tipo D: progettato specificatamente per applicazioni di avviamento di motori, in grado di resistere a correnti di spunto istantanee da 10 a 14 volte la corrente nominale.

Precauzioni per l'uso

1. I sistemi elettrici sono estremamente complessi. Per ragioni di sicurezza, il funzionamento e l'installazione degli interruttori automatici tripolari CA devono essere eseguiti da tecnici qualificati. Ad esempio, durante il funzionamento, scollegare prima l'alimentazione lato carico, quindi scollegare il lato secondario e quello terziario.

2. Attenersi rigorosamente alle procedure operative durante il funzionamento. Se si verifica una situazione che influisce sul normale funzionamento dell'impianto elettrico, adottare immediatamente misure di emergenza.

3. Al termine dell'installazione, l'interruttore funzionerà normalmente. Durante il funzionamento, monitorare tempestivamente i dati attuali ed eseguire ispezioni e manutenzioni periodiche.

Quando è necessario un interruttore automatico CA tripolare?

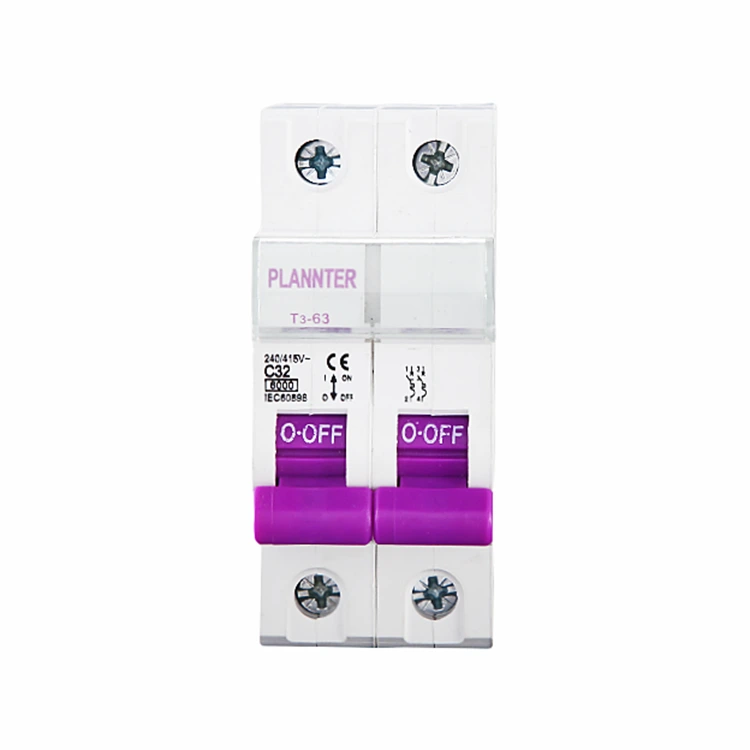

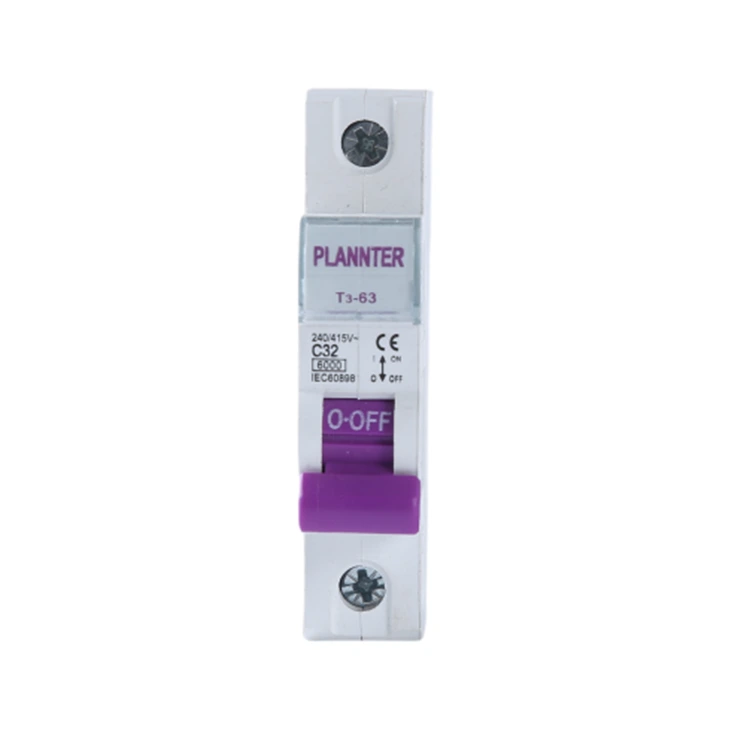

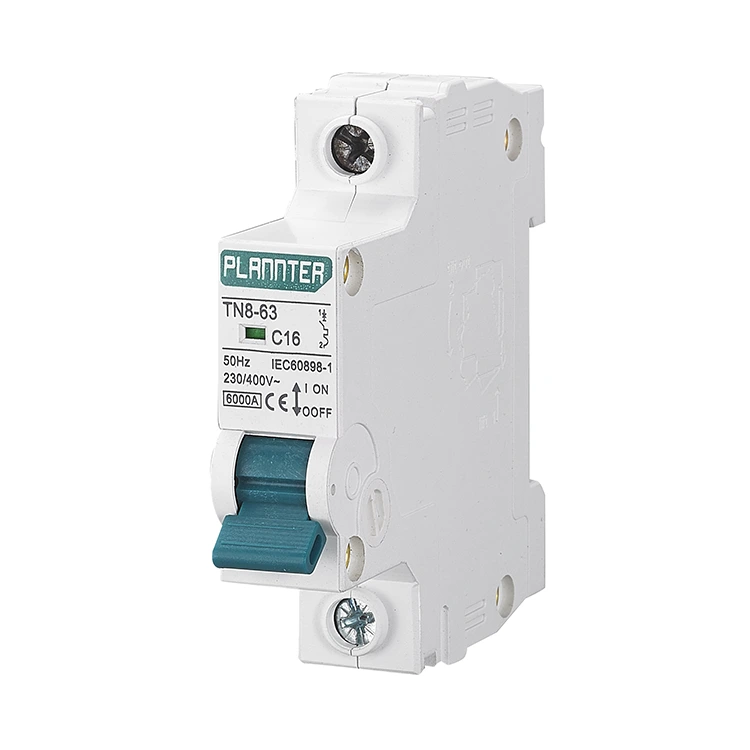

In qualità di produttore e fornitore professionale, PUGAO offre anche interruttori automatici unipolari (1P) e bipolari (2P); tuttavia, per quanto riguarda la scelta del prodotto, quando si ha a che fare con apparecchiature elettriche trifase o linee elettriche trifase è necessario utilizzare un interruttore automatico tripolare (3P). Di seguito sono riportati i nostri consigli per scenari specifici:

1. Attrezzatura motore trifase

Gli esempi includono motori industriali, pompe dell'acqua, compressori d'aria, ecc.

Motivo:

I motori trifase richiedono un'alimentazione simultanea su tutte e tre le fasi. Se viene interrotta una sola fase mentre le altre rimangono attive, il motore funzionerà in condizione di “mancanza di fase”; ciò porta inevitabilmente alla bruciatura del motore, con conseguenti notevoli perdite finanziarie.

2. Sistemi di alimentazione trifase

Gli esempi includono sistemi di distribuzione dell'alimentazione di fabbrica, cablaggio trifase commerciale, armadi di distribuzione trifase, ecc.

Motivo:

La logica in questo caso rispecchia quella della categoria di apparecchiature sopra menzionata: le linee trifase devono essere inserite e disattivate in modo sincrono. Qualora si verificasse un'anomalia su una qualsiasi fase, è necessario scollegare l'intero circuito per garantire una protezione trifase completa e sincronizzata.

3. Attrezzature industriali o commerciali ad alta potenza

Gli esempi includono sistemi di condizionamento d'aria centralizzati, apparecchiature di riscaldamento industriale, macchinari di produzione automatizzati, ecc.

Motivo:

Tali apparecchiature consumano tipicamente una potenza elevata e fanno affidamento su un'alimentazione trifase; di conseguenza necessita di una corrente trifase stabile ed equilibrata per funzionare correttamente.

4. Altri scenari che richiedono protezione contro i danni da perdita di fase

Nei progetti che coinvolgono tali apparecchiature, l'utilizzo di interruttori automatici 1P o 2P, anziché un'unità 3P, crea un rischio: se una fase viene interrotta mentre le altre rimangono sotto tensione, l'apparecchiatura continuerà a funzionare, anche se in uno stato compromesso e anomalo.

Contatta PUGAO per la progettazione di soluzioni specifiche e servizi di supporto tecnico.

Domande frequenti

D: PUGAO offre servizi di personalizzazione?

R: Sì, forniamo un servizio personalizzato. In qualità di produttore cinese di interruttori automatici CA tripolari con 14 anni di esperienza professionale in fabbrica, è possibile personalizzare parametri quali corrente nominale, potere di interruzione e metodo di installazione in base alle esigenze specifiche.

D: Quali parametri tecnici devo vedere?

R: 1. Corrente nominale: deve corrispondere alla corrente di funzionamento effettiva del carico;

2. Tensione di funzionamento nominale - deve essere uguale al livello di tensione del sistema;

3. Potere di interruzione in cortocircuito - Deve essere maggiore della corrente di cortocircuito prevista nel punto di installazione.
